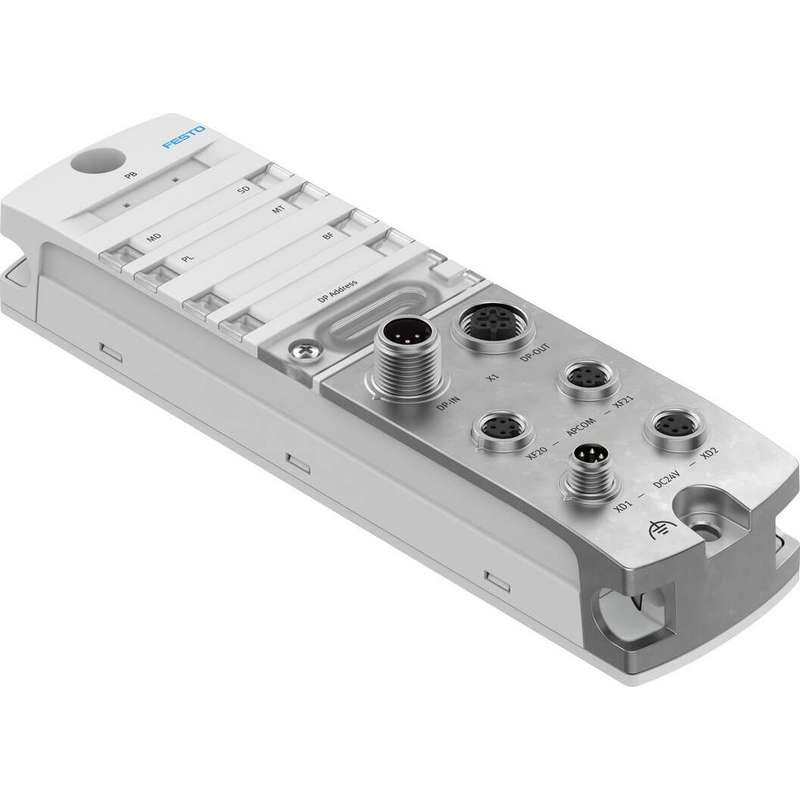

Технические характеристики
| Размеры (Ш х Д х В) | 45 x 170 x 35 мм |
| Тип монтажа | На Н-образной рейке с помощью принадлежностей Со сквозным отверстием |
| Макс. количество модулей | 56 |
| Вес изделия | 186 грамм |
| Температура окружающей среды | -20 °C … 50 °C |
| Температура хранения | -40 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 1 — Низкое коррозионное напряжение |
| Макс. длина кабеля | 50 м системная связь |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Маркировка CE (см. декларацию соответствия) | Соответствует Директиве ЕС по электромагнитной совместимости |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС |
| Маркировка KC | KC-EMV |
| Утверждение | Торговая марка RCM c UL, включено в перечень (OL) |
| Центр выдачи сертификатов | UL E239998 |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | ПА ПК Литой цинк, никелированный |
| Материал уплотнительного кольца | FPM |
| Диагностика с помощью светодиода | Светодиодный индикатор ошибки буфера (BF) Диагностика на модуль Источник питания, электроника/датчики Источник питания нагрузки Системная диагностика Требуется обслуживание |
| Диагностика по шине | APDD недействителен Отключение нагрузки Связь с модулем AP прервана Перенапряжение электроники/датчиков Перенапряжение нагрузки Электроника/датчики пониженного напряжения Пониженное напряжение нагрузки |
| Примечание по интерфейсу полевой шины | Оконечный резистор на разъеме возможен |
| Интерфейс полевой шины | PROFIBUS |
| Полевая шина, протокол | PROFIBUS DP-V1 |
| Интерфейс промышленной шины, функция | Входящее шинное соединение |
| Полевая шина, тип подключения | Вилки |
| Полевая шина, система подключения | M12x1, B-кодировка в соответствии с EN 61076-2-101 |
| Полевая шина, схема подключения | 5 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 1.5 Мбит/с 12 Мбит/с 187.5 кбит/с 19.2 кбит/с 3 Мбит/с 500 кбит/с 6 Мбит/с 9.6 кбит/с 93.75 кбит/с |
| Интерфейс полевой шины 2, тип | PROFIBUS |
| Интерфейсный модуль 2, протокол | PROFIBUS DP-V1 |
| Интерфейс полевой шины 2, функция | Соединение с исходящей шиной |
| Интерфейсный модуль 2, тип подключения | Разъем |
| Интерфейсный модуль 2, технология подключения | M12x1, B-кодировка согласно EN 61076-2-101 |
| Интерфейс полевой шины 2, количество контактов/проводов | 5 |
| Интерфейс полевой шины 2, гальваническая развязка | да |
| Интерфейс полевой шины 2, скорость передачи данных | 1.5 Мбит/с 12 Мбит/с 187.5 кбит/с 19.2 кбит/с 3 Мбит/с 500 кбит/с 6 Мбит/с 9.6 кбит/с 93.75 кбит/с |
| Макс. объем адреса, входы | 244 Байт |
| Макс. объем адреса, выходы | 244 Байт |
| Поддержка конфигурации | GSD-файл |
| Интерфейс связи, функция | Системная связь XF20 OUT / XF21 OUT |
| Интерфейс связи, тип подключения | 2x розетки |
| Интерфейс связи, технология подключения | M8x1, D-код в соответствии с EN 61076-2-114 |
| Интерфейс связи, количество контактов/проводов | 4 |
| Интерфейс связи, протокол | AP |
| Интерфейс связи, экранирование | да |
| Источник питания, функция | Входящие электроника/датчики и нагрузка |
| Источник питания, тип подключения | Вилки |
| источник питания, система подключения | M8x1, A-код в соответствии с EN 61076-2-104 |
| Питание, количество контактов/проводов | 4 |
| Передача питания, функция | Выходящие электроника/датчики и нагрузка |
| Передача энергии, тип соединения | Гнездо |
| Передача питания, технология подключения | M8x1, A-код согласно EN 61076-2-104 |
| Передача питания, количество контактов/проводов | 4 |
| Указание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Падение напряжения |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимые колебания напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Макс. питание | 2 x 4 A (требуется внешний предохранитель) |
| Собственный ток потребления при номинальном рабочем напряжении для электроники/датчиков | Обычно 80 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 5 мА |
| Мостовое соединение при сбоях питания | 10 мс |
| Защита от обратной полярности | да |
