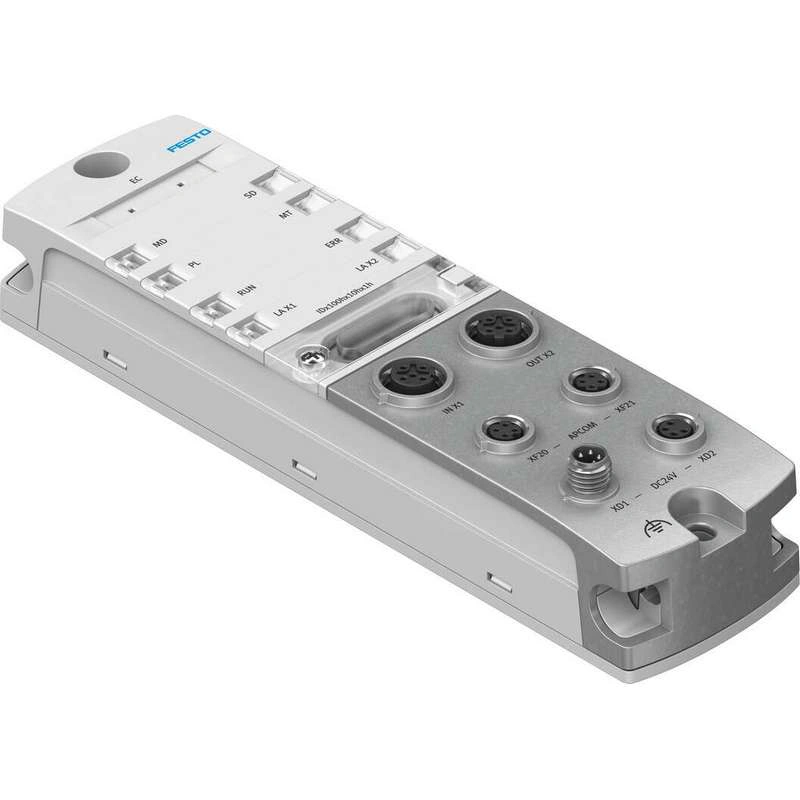

Технические характеристики
| Размеры (Ш х Д х В) | 45 x 170 x 35 мм |
| Тип монтажа | На H-образной рейке с помощью аксессуаров Со сквозным отверстием |
| Макс. количество модулей | 80 |
| Вес изделия | 186 грамм |
| Температура окружающей среды | -20 °C … 50 °C |
| Температура хранения | -40 °C … 70 °C |
| Относительная влажность воздуха | 5 — 95% Без конденсации |
| Степень защиты | IP65 IP67 |
| Указание по степени защиты | Неиспользуемые соединения герметизированы |
| Класс коррозионной стойкости CRC | 1 — Низкая коррозионная нагрузка |
| Макс. длина кабеля | 50 м системная связь |
| Примечание по макс. длина кабеля | Питание в соответствии с номинальным напряжением |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС |
| Знак KC | KC-EMV |
| Утверждение | Торговая марка RCM c UL мы перечислили (OL) |
| Орган, выдавший сертификат | UL E239998 |
| Примечание по материалам | Соответствие RoHS |
| Материал корпуса | PA ПК Литой цинк, никелированный |
| Материал уплотнительного кольца | FPM |
| Диагностика с помощью светодиода | Диагностика на модуль EtherCAT® RUN Электропитание, электроника/датчики Источник питания нагрузки Диагностика системы Требуемое обслуживание |
| Диагностика по шине | APDD недействителен Отключение нагрузки Связь с модулем AP прервана Перенапряжение электроники/датчиков Перенапряжение нагрузки Электроника/датчики пониженного напряжения Пониженное напряжение нагрузки |
| Диагностика по внутренней связи | Ошибка модуля Короткое замыкание/перегрузка на выходе Короткое замыкание/перегрузка в питании датчика Пониженное напряжение питания нагрузки |
| Интерфейс полевой шины | Ethernet |
| Полевая шина, протокол | EtherCAT® |
| Интерфейс полевой шины, функция | Входящее/исходящее соединение шины |
| Полевая шина, тип подключения | 2x розетка |
| Полевая шина, система подключения | M12x1, D-код по EN 61076-2-101 |
| Полевая шина, схема подключения | 4 |
| Интерфейс полевой шины, электрическая изоляция | да |
| Интерфейс полевой шины, скорость передачи данных | 100 Мбит/с |
| Макс. объем адреса, входы | 2048 байт |
| Макс. адресный объем, выходы | 2048 байт |
| Поддержка конфигурации | ESI-файл |
| Интерфейс связи, функция | Системная связь XF20 OUT / XF21 OUT |
| Интерфейс связи, тип подключения | 2 гнезда |
| Коммуникационный интерфейс, технология подключения | M8x1, D-код в соответствии с EN 61076-2-114 |
| Интерфейс связи, количество контактов/проводов | 4 |
| Интерфейс связи, протокол | AP |
| Интерфейс связи, экранирование | да |
| Источник питания, функция | Входящая электроника/датчики и нагрузка |
| Питание, тип подключения | Штекеры |
| источник питания, система подключения | M8x1, A-код согласно EN 61076-2-104 |
| Питание, количество контактов/проводов | 4 |
| Передача энергии, функции | Выходящая электроника/датчики и нагрузка |
| Передача энергии, тип подключения | Розетка |
| Передача электроэнергии, технология подключения | M8x1, A-код согласно EN 61076-2-104 |
| Передача питания, количество контактов/проводов | 4 |
| Примечание по рабочему напряжению | Требуются стационарные источники питания SELV/PELV Обратите внимание на падение напряжения |
| Номинальное рабочее напряжение постоянного тока нагрузки | 24 V |
| Допустимое колебание напряжения нагрузки | ± 25 % |
| Номинальное рабочее напряжение постоянного тока, электроника/датчики | 24 V |
| Допустимые колебания напряжения для электроники/датчиков | ± 25% |
| Макс. источник питания | 2 x 4 A (требуется внешний предохранитель) |
| Внутреннее потребление тока при номинальном рабочем напряжении для электроники/датчиков | Обычно 90 мА |
| Собственный ток потребления при номинальном рабочем напряжении нагрузки | Обычно 5 мА |
| Мостовое отключение питания | 10 мс |
| Защита от обратной полярности | да |
