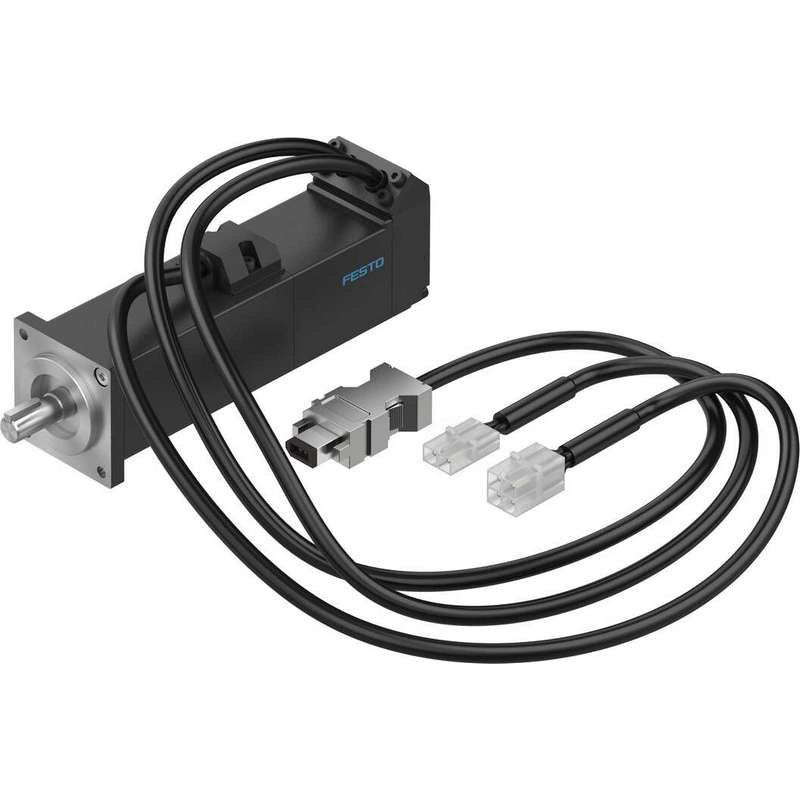

Серводвигатель EMMB-AS-40-01-K-S30MB
Артикул 8097170
- Вес770 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Температура окружающей среды -15 °C ... 40 °C
Указание по температуре окружающей среды До 60 °C с понижением на -1.5% на градус Цельсия
Макс. высота установки 4000 m
Примечание по макс. высота установки От 1 000 м: только с понижением на -1.0% на 100 м
Температура хранения -20 °C ... 55 °C
Относительная влажность воздуха 0 - 90%
Описание производителя
Серводвигатель
Технические данные 8097170
Технические характеристики
| Температура окружающей среды | -15 °C ... 40 °C |
| Указание по температуре окружающей среды | До 60 °C с понижением на -1.5% на градус Цельсия |
| Макс. высота установки | 4000 m |
| Примечание по макс. высота установки | От 1 000 м: только с понижением на -1.0% на 100 м |
| Температура хранения | -20 °C ... 55 °C |
| Относительная влажность воздуха | 0 - 90% |
| Соответствует стандарту | IEC 60034 |
| Температурный класс согласно EN 60034-1 | F |
| Макс. температура обмотки | 155 °C |
| Класс защиты согласно EN 60034-1 | S1 |
| Контроль температуры | Цифровая передача температуры двигателя через формат Nikon A |
| Тип двигателя по EN 60034-7 | IM B5 IM V1 IM V3 |
| Монтажное положение | опция |
| Степень защиты | IP65 |
| Примечание по степени защиты | IP40 для вала двигателя без уплотнения вращающегося вала IP54 для вала двигателя с вращающимся уплотнением вала IP65 для корпуса двигателя без технологии подключения |
| Концентричность, коаксиальность, осевое биение по DIN SPEC 42955 | N |
| Качество баланса | G 2.5 |
| Срок службы при хранении в номинальных условиях | 20000 h |
| Тип вала под ключ | DIN 6885 A 3 x 3 x 12 |
| Электрическое подключение 1, тип подключения | Заглушки |
| Электрическое соединение 1, система разъемов | Схема подключения RE |
| Электрическое подключение 1, количество подключений/ядер | 6 |
| Электрическое подключение 1, схема подключения | 00995792 |
| Степень загрязнения | 2 |
| Указание по материалам | Соответствует требованиям RoHS |
| Класс коррозионной стойкости CRC | 0 - Без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Виброустойчивость | Испытание на транспортное применение с уровнем серьезности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку со степенью тяжести 2 согласно FN 942017-5 и EN 60068-2-27 |
| Утверждение | c UL us - Recognized (OL) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости Соответствует Директиве ЕС по низковольтному оборудованию В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с нормами Великобритании по электрооборудованию В соответствии с инструкциями UK RoHS |
| Орган, выдавший сертификат | UL E342973 |
| Номинальное рабочее напряжение постоянного тока | 300 V |
| Номинальное напряжение постоянного тока | 300 V |
| Тип переключателя обмотки | Звезда внутри |
| Количество пар полюсов | 5 |
| Крутящий момент в состоянии покоя | 0.352 Нм |
| Номинальный крутящий момент | 0.32 Нм |
| Пиковый крутящий момент | 0.96 Нм |
| Номинальная скорость вращения | 3000 об/мин |
| Макс. скорость вращения | 6000 об/мин |
| Макс. механическая скорость | 10000 об/мин |
| Номинальная мощность двигателя | 100 W |
| Непрерывный ток остановки | 1.43 A |
| Номинальный ток двигателя | 1.3 A |
| Пиковый ток | 3.9 A |
| Постоянная двигателя | 0.268 Нм/А |
| Постоянное напряжение, фаза-фаза | 16.2 мВмин |
| Сопротивление фазной обмотки | 7.9 Ом |
| Индуктивность фазовой обмотки | 10.5 мГ |
| Электрическая постоянная времени | 1.33 мс |
| Измерительный фланец | 175 x 200 x 10 мм, алюминий |
| Общий момент инерции массы выхода | 0.063 кгсм² |
| Вес изделия | 770 грамм |
| Допустимая осевая нагрузка на вал | 60 N |
| Допустимая радиальная нагрузка на вал | 120 N |
| Датчик положения ротора | Абсолютный многооборотный энкодер |
| датчик положения ротора, обозначение производителя | MAR-MX50AHN00 |
| датчик положения ротора, абсолютное определение оборотов | 65536 |
| Интерфейс датчика положения ротора | Nikon A-формат |
| Датчик положения ротора, энкодер Принцип измерения | Оптический |
| датчик положения ротора, рабочее напряжение постоянного тока | 5 V |
| Датчик положения ротора, диапазон рабочего напряжения постоянного тока | 4.75 V ... 5.25 V |
| датчик положения ротора, значения положения на оборот | 1048576 |
| Разрешение датчика положения ротора | 20 бит |
| датчик положения ротора, системная точность измерения угла | -120 дуг ... 120 дуг |
| Момент удержания тормоза | 0.32 Нм |
| Рабочее напряжение постоянного тока для тормоза | 24 V |
| Потребляемая мощность, тормоз | 5.9 W |
