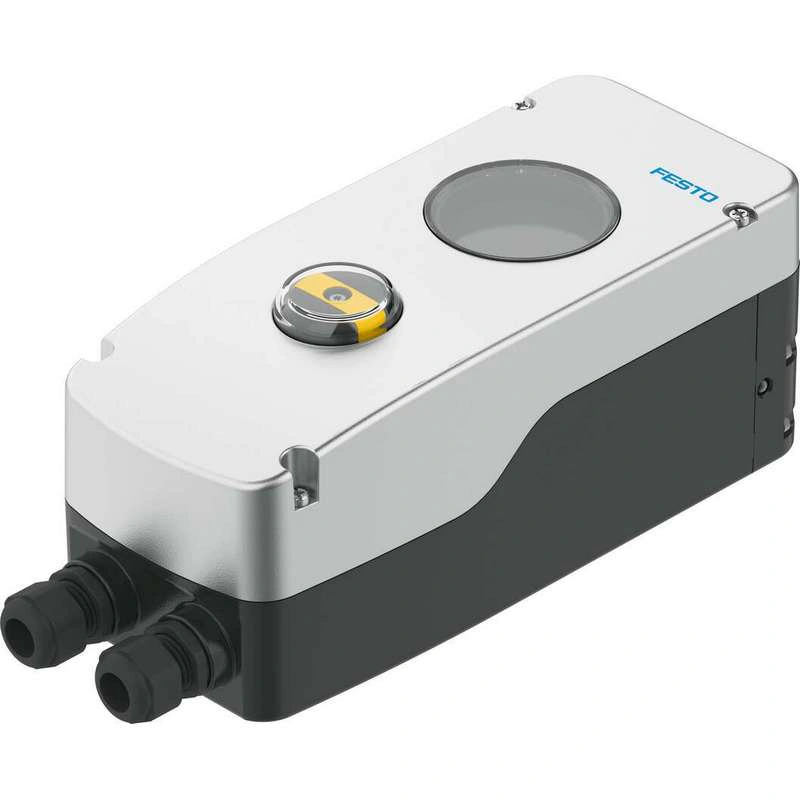

CMSH-S-VDE1-S-A-AL-G14-C1M20-HA
Артикул 8097412
- Вес2,64 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Конструкция Цифровой, электропневматический позиционер
Режим работы Одностороннего действия
Конструктивные характеристики Защитный пневматический выход 2 исчерпан
Монтажное положение опция
Тип монтажа С принадлежностями Соответствует VDI/VDE 3845
Принцип действия измерительной системы Потенциометр
Описание производителя
Позиционер
Технические данные 8097412
Технические характеристики
| Конструкция | Цифровой, электропневматический позиционер |
| Режим работы | Одностороннего действия |
| Конструктивные характеристики | Защитный пневматический выход 2 исчерпан |
| Монтажное положение | опция |
| Тип монтажа | С принадлежностями Соответствует VDI/VDE 3845 |
| Принцип действия измерительной системы | Потенциометр |
| Диапазон измерения | 0 град ... 115 град |
| Дисплей | ЖК-дисплей, с возможностью поворота на 90° с помощью программного обеспечения |
| Варианты настройки | Через дисплей и клавиши |
| Время цикла | 20 мс |
| Номинальная высота использования | <= 2000 м NHN |
| Категория перенапряжения | II |
| Рабочее давление | 0.14 МПа ... 0.8 МПа |
| Рабочее давление | 1.4 бар ... 8 бар |
| Рабочее давление | 20.3 psi ... 116 psi |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Работа со смазкой невозможна |
| Расход воздуха при Δp = 6 бар | 380 л/мин |
| Пневматическое соединение | G1/4 |
| Защита от обратной полярности | да |
| Сопротивление подключения | 3 кОм ... 80 кОм |
| цифровой вход, диапазон сигналов | 4 - 20 мА с HART |
| Аналоговые входы, входной импеданс | 480 Ом при 20 мА |
| Аналоговые входы, защита от перегрузки | <65 мА |
| Аналоговые входы, электрическая изоляция | да |
| Характеристики для входов | 1x по IEC 61131-2, тип 3 |
| Цифровые входы, защита от обратной полярности | да |
| Цифровые входы, электрическая изоляция | да |
| Цифровые входы, защита от перегрузки | 33 V |
| Электрическое соединение 1, функция | Аналоговый вход Цифровой вход Внешний датчик пути/угла |
| Электрическое подключение 1, тип подключения | Клеммная колодка |
| Электрическое подключение 1, система разъемов | Подпружиненная клемма |
| Электрическое соединение 1, количество соединений/жилы | 7 |
| Кабельное соединение | 2x M20x1.5 |
| Макс. длина кабеля | 30 м для внешнего датчика положения Экранированный |
| Температура окружающей среды | -40 °C ... 80 °C |
| Указание по температуре окружающей среды | Дисплей: -30 - 80°C |
| Температура хранения | -40 °C ... 80 °C |
| Климатическая категория | 1K5 по EN 60721 для хранения 4K3 по EN 60721 для работы |
| Степень защиты | IP66 IP67 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Виброустойчивость | Испытание на транспортное применение с уровнем серьезности 2 согласно FN 942017-4 и EN 60068-2-6 |
| Степень загрязнения | 3 |
| Одобрение | Торговая марка RCM |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Материальный корпус | Алюминий, порошковое покрытие |
| Материал экрана | PC |
| Материальный вал | Высоколегированная нержавеющая сталь |
| Муфта для материала | Высоколегированная нержавеющая сталь |
| Материал винтов | Высоколегированная нержавеющая сталь |
| Материал Уплотнения | EPDM NBR VMQ |
| Соответствие LABS (PWIS) | VDMA24364 зона III |
| Указание по материалам | Соответствует RoHS |
| Вес изделия | 2640 грамм |
