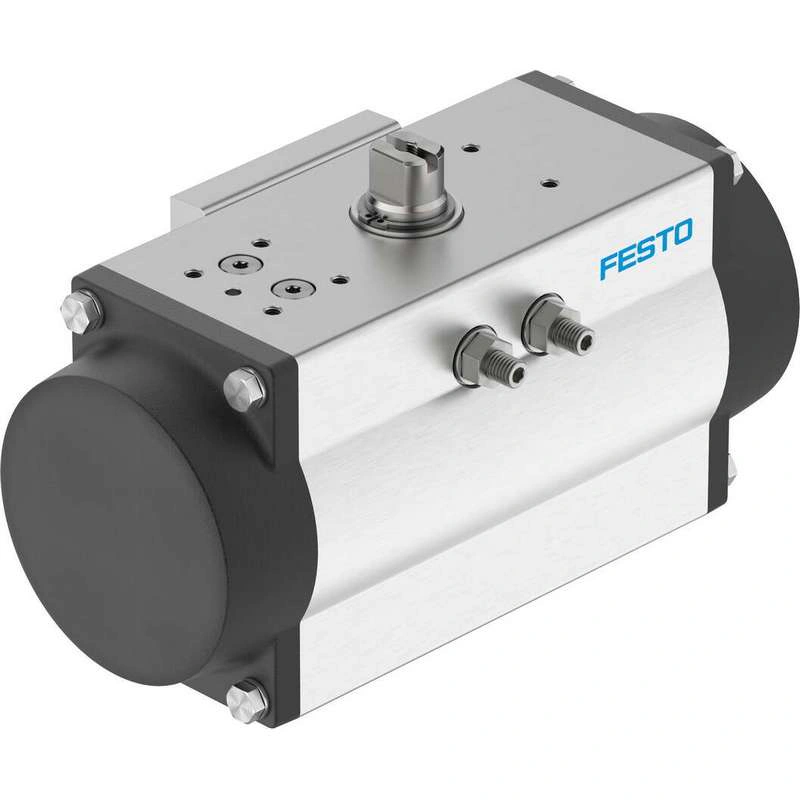

Полуповоротный привод DFPD-160-RP-90-RS45-F07-R3-C-VDE2
Артикул 8102839
- Вес6,99 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 160
Расположение фланцевых отверстий F07
Угол поворота 90 град
Диапазон регулировки конечного положения при 0° -5 градусов ... 5 град
Диапазон регулировки конечного положения при номинальном угле поворота -5 градусов ... 5 град
Глубина соединения вала 24 мм
Описание производителя
Полуповоротный привод
Технические данные 8102839
Технические характеристики
| Размер привода клапана | 160 |
| Расположение фланцевых отверстий | F07 |
| Угол поворота | 90 град |
| Диапазон регулировки конечного положения при 0° | -5 градусов ... 5 град |
| Диапазон регулировки конечного положения при номинальном угле поворота | -5 градусов ... 5 град |
| Глубина соединения вала | 24 мм |
| Фитинговое соединение соответствует стандарту | ISO 5211 |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия |
| Конструкция | Стойка и шестерня |
| Направление закрытия | Закрывается вправо |
| Символ | 00991266 |
| Подключение клапана соответствует стандарту | VDI/VDE 3845 (NAMUR) |
| Точка подключения позиционера и датчика положения соответствует стандарту | VDI/VDE 3845 размер AA 1 |
| Тип устройства в соответствии с VDMA 66413 | Устройство безопасности |
| Функция безопасности | Функция безопасности заключается в переключении привода в заданное положение переключения безопасности, когда сжатый воздух выключен и пружинная камера исчерпана. Переключающее движение осуществляется под действием силы пружинного блока. |
| Уровень безопасности (SIL) | До SIL 2 Режим низкого спроса До SIL 3 в резервной архитектуре До SIL 1 в режиме повышенного спроса |
| Сертифицирован по функции безопасности в соответствии с ISO 13849 и IEC 61508 (SIL) | Продукт может использоваться в SRP/CS до SIL 2 (низкий спрос) Продукт может быть использован в SRP/CS до SIL 1 (высокая требовательность) До SIL 3 в резервной архитектуре |
| Рабочее давление | 0.2 МПа ... 0.8 МПа |
| Рабочее давление | 2 бара ... 8 бар |
| Рабочее давление | 29 фунтов на квадратный дюйм ... 116 psi |
| Номинальное рабочее давление | 0.45 МПа |
| Номинальное рабочее давление | 4.5 бар |
| Номинальное рабочее давление | 65.25 psi |
| Морская классификация | См. сертификат |
| Знак CE (см. декларацию о соответствии) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Сертификация взрывозащиты за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Орган, выдавший сертификат | DNV TAP00001CE Немецкая служба технического контроля (TÜV) Rheinland 968/V 1106.01/2023 |
| Категория ATEX газ | II 2грамм |
| Категория ATEX пыль | II 2D |
| Вид взрывозащиты от воспламенения для газа | Ex h IIC T4 Gb X |
| Тип взрывозащиты от воспламенения пыли | Ex h IIIC T105°C Db X |
| Температура окружающей среды при взрыве | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Точка росы не менее чем на 10 °C ниже температуры окружающей среды и температуры среды Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 1 - Низкая коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
| Температура хранения | -20 °C ... 60 °C |
| Температура окружающей среды | -20 °C ... 80 °C |
| Крутящий момент при номинальном рабочем давлении и угле поворота 0° | 88.4 Нм |
| Крутящий момент при номинальном рабочем давлении и угле поворота 90° | 46 Нм |
| Примечание по крутящему моменту | Рабочий момент привода не должен превышать максимально допустимый момент, указанный в ISO 5211, с учетом размера монтажного фланца и муфты. |
| Момент возврата пружины при угле поворота 0° | 43.3 Нм |
| Момент возврата пружины при угле поворота 90° | 85.7 Нм |
| Среднее время до опасного отказа (MTTFd) | 1126 лет |
| Вероятность отказов в час (PFH) | 1.01E-7 |
| Вероятность отказа по требованию (PFD) | 7.8E-4 |
| Расход воздуха при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) за цикл 0°-номинальный угол поворота-0° | 5.9 l |
| Вес изделия | 6990 грамм |
| Соединение валов | T22 |
| Пневматическое соединение | G1/4 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Основание для материала | Анодированный кованый алюминиевый сплав |
| Крышка материала | Литой алюминий, с покрытием |
| Уплотнения из материала | NBR |
| Материал пружины | Пружинная сталь |
| Материал корпуса | Анодированный кованый алюминиевый сплав |
| Поршень для материала | Литой алюминий |
| Подшипник материала | POM |
| Материал кулачка | Высоколегированная нержавеющая сталь |
| Винты для материала | Высоколегированная нержавеющая сталь |
| Материал вала | Высоколегированная нержавеющая сталь |
