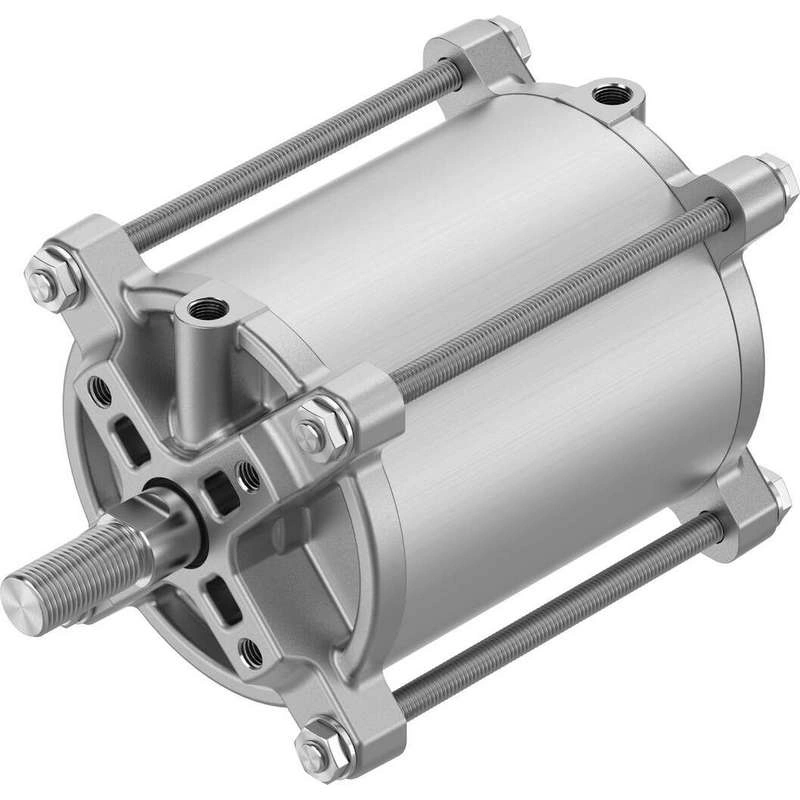

Линейный привод DFPC-100- -
Артикул 8110785
- Вес13,14 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 100
Расположение фланцевых отверстий F07
Ход 10 мм ... 1600 мм
Диаметр поршня 100 мм
Фитинговое соединение соответствует стандарту ISO 5210
Амортизация Эластичные амортизирующие кольца/пластины на обоих концах
Описание производителя
Линейный привод
Технические данные 8110785
Технические характеристики
| Размер привода клапана | 100 |
| Расположение фланцевых отверстий | F07 |
| Ход | 10 мм ... 1600 мм |
| Диаметр поршня | 100 мм |
| Фитинговое соединение соответствует стандарту | ISO 5210 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажное положение | опция |
| Режим работы | Двойное действие |
| Конструкция | Поршень Шток поршня Стяжка Ствол цилиндра |
| Определение положения | Бесконтактный датчик |
| Символ | 00991217 |
| Варианты | Допуск к защите EX (ATEX) Удлиненная наружная резьба штока поршня Нестандартная резьба на поршневом штоке Шток поршня с наружной резьбой, укороченный с одного конца Удлиненный поршневой шток Распорный болт со стороны крышки подшипника |
| Рабочее давление | 0.06 МПа ... 0.8 МПа |
| Рабочее давление | 0.6 бар ... 8 бар |
| Рабочее давление | 8.7 psi ... 116 psi |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Номинальное рабочее давление | 87 psi |
| Маркировка CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями UK EX |
| Сертификация взрывозащиты за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Тип взрывозащиты для газа | Ex h IIC T4 Gb |
| Вид взрывозащиты от пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Примечание по эксплуатации и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Виброустойчивость | Испытание на транспортное применение с уровнем серьезности 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на удар с уровнем тяжести 1 в соответствии с FN 942017-5 и EN 60068-2-27 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура окружающей среды | -20 °C ... 80 °C |
| Энергия удара в крайних положениях | 0.94 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 4524 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), ход вперед | 4712 N |
| Расход воздуха при обратном ходе на 10 мм | 0.528 l |
| Расход воздуха при опережающем ходе на 10 мм | 0.55 l |
| Подвижная масса для хода 0 мм | 617.1 грамм |
| Дополнительная подвижная масса на 10 мм хода | 24.8 грамм |
| Вес изделия | 1740 g ... 13140 грамм |
| Основная масса для хода 0 мм | 1666.6 грамм |
| Дополнительный вес на 10 мм хода | 71.4 грамм |
| Тип монтажа | Либо: На фланце согласно ISO 5210 С распорным болтом |
| Пневматическое соединение | G1/8 |
| Указание по материалам | Соответствует RoHS |
| Материал крышки | Гравитационный литой алюминий |
| Материал поршневого штока | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока поршня | TPE-U (PU) |
| Материал гайки | Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал стяжной шпильки | Высоколегированная нержавеющая сталь |
| Материал цилиндра | Гладкоанодированный кованый алюминиевый сплав |
