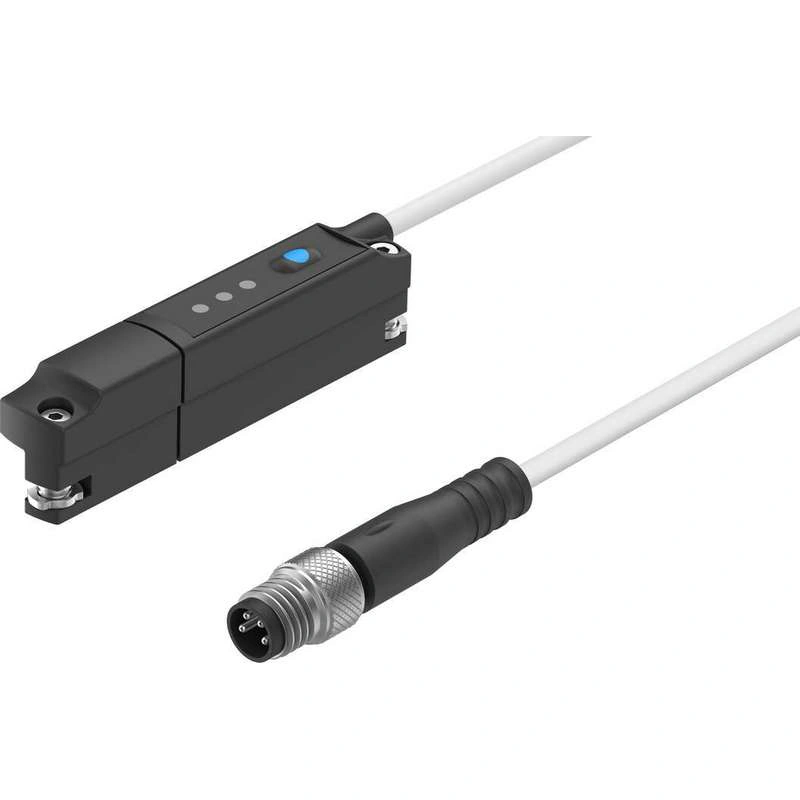

Датчик положения Festo 8115394
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик положения

SDAT-MHS-M50-1L-SV-E-0.3-M8

Артикул 8115394
  • Вес19 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Дизайн Для Т-образного паза
Символ 00997376
Одобрение Торговая марка RCM c UL, включенный в список (OL)
Знак CE (см. декларацию соответствия) В соответствии с Директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС
Маркировка KC KC-EMV

Описание производителя

Датчик положения

Технические данные 8115394

Технические характеристики

ДизайнДля Т-образного паза
Символ00997376
ОдобрениеТорговая марка RCM
c UL, включенный в список (OL)
Знак CE (см. декларацию соответствия)В соответствии с Директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
Маркировка KCKC-EMV
Примечание по материаламСоответствует RoHS
Не содержит галогенов
Инструкции по эксплуатацииhttps://www.festo.com/Drive-Sensor-Overview
Измеряемая величинаПоложение
Принцип измеренияМагнитный Холл
Диапазон срабатывания0 мкм ... 50000 мкм
Температура окружающей среды-25 °C ... 70 °C
Типичный интервал отбора проб1 мс
Макс. скорость перемещения3 м/с
Разрешение перемещения0.05 мм
Точность повторения0.1 мм
Коммутационный выходPNP
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Время включения<2 мс
Время отключения<2 мс
Макс. частота переключения1000 Гц
Макс. выходной ток100 мА
Макс. Коммутационная способность Постоянный ток2.7 W
Падение напряжения2.5 V
Аналоговый выход0 - 10 V
Чувствительность0.18 В/мм
Типичная погрешность линейности±0.25 мм
Мин. выходное напряжение сопротивления нагрузки20 кОм
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколI-Port
IO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильПрофиль интеллектуального датчика
IO-Link, функциональные классыДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM3 (230.4 кбод)
Поддержка IO-Link, SIO-ModeДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN2 байта
IO-Link, содержание данных процесса IN12 бит PDV (измеренное значение положения)
4-битный BDC (контроль положения)
IO-Link, мин. время цикла1 мс
Диапазон рабочего напряжения DC15 V ... 30 V
Остаточная пульсация10 %
Защита от обратной полярностиДля всех электрических соединений
Электрическое соединение 1, тип соединенияКабель с вилкой
Электрическое соединение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое подключение 1, количество подключений/ядер4
Электрическое подключение 1, тип монтажаВинтовой замок
Электрическое соединение 1, схема подключения00991171
Ориентация соединительного выходаВстраиваемый
Материал электрического контактаМедный сплав
Бронза
Кабель Условия испытанийПрочность на изгиб: в соответствии со стандартом Festo
Устойчивость к скручиванию: > 300 000 циклов, ± 270°/0.1 m
Энергетическая цепочка: > 5 миллионов циклов, радиус изгиба 28 мм
Длина кабеля0.3 m
Характеристика кабеляПодходит для энергетических цепей/роботов
Цвет оболочки кабелясерый
Материал оболочки кабеляTPE-U(PUR)
Тип монтажаВинтовое крепление
Вставляется в гнездо сверху
Монтажное положениеопция
Вес изделия19 грамм
Материал корпусаЛатунь, никелированная
Усиленный полиамидом
Полиэстер
Высоколегированная нержавеющая сталь
Материал накидной гайкиНикелированная латунь
Материал фольгаПолиэстер
Индикация состояния готовностиЗеленый светодиод
Индикация состояния переключенияЖелтый светодиод
Индикация состоянияКрасный светодиод
Варианты установкиIO-Link®
Кнопка
Температура окружающей среды при движущемся кабеле-20 °C ... 70 °C
Степень защитыIP65
IP68
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки
Класс чистого помещенияКласс 4 в соответствии с ISO 14644-1
