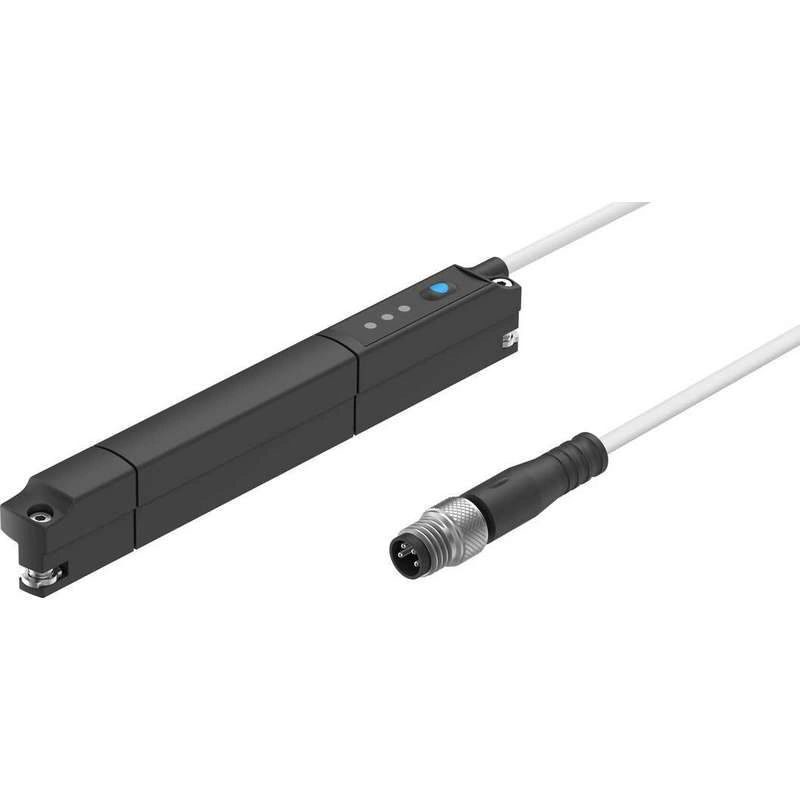

Датчик положения Festo 8115396
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик положения

SDAT-MHS-M100-1L-SV-E-0.3-M8

Артикул 8115396
  • Вес26 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Дизайн Для Т-образного паза
Символ 00997376
Одобрение Торговая марка RCM c UL, включено в перечень (OL)
Знак CE (см. декларацию о соответствии) Соответствует директиве ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС
метка КС KC-EMV

Описание производителя

Датчик положения

Технические данные 8115396

Технические характеристики

ДизайнДля Т-образного паза
Символ00997376
ОдобрениеТорговая марка RCM
c UL, включено в перечень (OL)
Знак CE (см. декларацию о соответствии)Соответствует директиве ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
метка КСKC-EMV
Указание по материаламСоответствует требованиям RoHS
Не содержит галогенов
Инструкция по применениюhttps://www.festo.com/Drive-Sensor-Overview
Измеряемая величинаПоложение
Принцип измеренияМагнитный Холл
Диапазон чувствительности0 мкм ... 100000 мкм
Температура окружающей среды-25 °C ... 70 °C
Типичный интервал отбора проб1 мс
Макс. скорость перемещения3 м/с
Разрешение перемещения0.05 мм
Точность повторения0.1 мм
Коммутационный выходPNP
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Время включения<2 мс
Время отключения<2 мс
Макс. частота переключения1000 Гц
Макс. выходной ток100 мА
Макс. коммутационная способность DC2.7 W
Падение напряжения2.5 V
Аналоговый выход0 - 10 V
Чувствительность0.09 В/мм
Типичная погрешность линейности±0.25 мм
Мин. нагрузка сопротивление напряжение выход20 кОм
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколI-Port
IO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильИнтеллектуальный профиль датчика
IO-Link, классы функцийДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM3 (230.4 кбод)
IO-Link, поддержка режима SIO-ModeДа
IO-Link, класс портаA
IO-Link, Данные процесса Длина IN2 байта
IO-Link, содержание данных процесса IN12 бит PDV (измеренное значение положения)
4 бит BDC (контроль положения)
IO-Link, мин. продолжительность цикла1 мс
Диапазон рабочего напряжения DC15 V ... 30 V
Остаточная пульсация10 %
Защита от обратной полярностиДля всех электрических соединений
Электрическое соединение 1, тип соединенияКабель со штекером
Электрическое соединение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое соединение 1, количество соединений/ядер4
Электрическое подключение 1, тип монтажаЗамок винтового типа
Электрическое подключение 1, схема подключения00991171
Ориентация соединительного выходаВстроенный
Материал Электрический контактМедный сплав
Бронза
Условия испытаний кабельПрочность на изгиб: по стандарту Festo
Устойчивость к кручению: > 300 000 циклов, ± 270°/0.1 m
Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм
Длина кабеля0.3 m
Характеристика кабеляПодходит для энергетических цепей/роботов
Цвет оболочки кабелясерый
Материал оболочки кабеляTPE-U(PUR)
Тип монтажаС винтовым зажимом
Вставляется в гнездо сверху
Монтажное положениеопция
Вес изделия26 грамм
Материал корпусаЛатунь, никелированный
Усиленный полиамидом
Полиэстер
Высоколегированная нержавеющая сталь
Материал накидной гайкиНикелированная латунь
Материал фольгиПолиэстер
Индикация состояния готовностиЗеленый светодиод
Индикация состояния переключенияЖелтый светодиод
Индикация состоянияКрасный светодиод
Параметры настройкиIO-Link®
Кнопка
Температура окружающей среды при движущемся кабеле-20 °C ... 70 °C
Степень защитыIP65
IP68
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки
Класс чистотыКласс 4 в соответствии с ISO 14644-1
