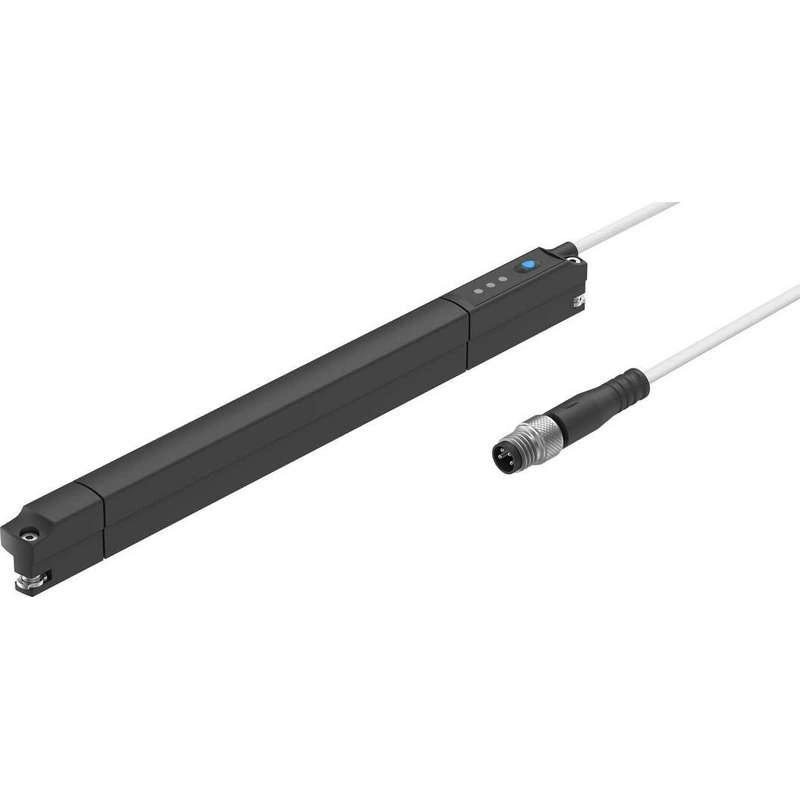

Датчик положения Festo 8115398
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик положения

SDAT-MHS-M160-1L-SV-E-0.3-M8

Артикул 8115398
  • Вес35 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Конструкция Для Т-образного паза
Символ 00997376
Утверждение Торговая марка RCM c UL, внесен в список (OL)
Знак CE (см. декларацию соответствия) В соответствии с директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС
Знак КС KC-EMV

Описание производителя

Датчик положения

Технические данные 8115398

Технические характеристики

КонструкцияДля Т-образного паза
Символ00997376
УтверждениеТорговая марка RCM
c UL, внесен в список (OL)
Знак CE (см. декларацию соответствия)В соответствии с директивой ЕС по электромагнитной совместимости
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
Знак КСKC-EMV
Примечание по материаламСоответствует требованиям RoHS
Не содержит галогенов
Инструкции по применениюhttps://www.festo.com/Drive-Sensor-Overview
Измеряемая величинаПоложение
Принцип измеренияМагнитный Холл
Диапазон чувствительности0 мкм ... 160000 мкм
Температура окружающей среды-25 °C ... 70 °C
Типичный интервал выборки1 мс
Макс. скорость перемещения3 м/с
Разрешение перемещения0.05 мм
Точность повторения0.1 мм
Коммутационный выходPNP
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Время включения<2 мс
Время отключения<2 мс
Макс. частота переключения1000 Гц
Макс. выходной ток100 мА
Макс. коммутационная способность DC2.7 W
Падение напряжения2.5 V
Аналоговый выход0 - 10 V
Чувствительность0.056 В/мм
Типичная погрешность линейности±0.25 мм
Мин. выход напряжения сопротивления нагрузки20 кОм
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколI-Port
IO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильПрофиль интеллектуального датчика
IO-Link, классы функцийДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Канал обучения
IO-Link, режим связиCOM3 (230.4 кбод)
IO-Link, поддержка режима SIOДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN2 байта
IO-Link, Содержание данных процесса IN12 бит PDV (измеренное значение положения)
4 бит BDC (контроль положения)
IO-Link, мин. продолжительность цикла1 мс
Диапазон рабочего напряжения постоянного тока15 V ... 30 V
Остаточная пульсация10 %
Защита от обратной полярностиДля всех электрических соединений
Электрическое подключение 1, тип подключенияКабель со штекером
Электрическое подключение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое соединение 1, количество соединений/ядер4
Электрическое соединение 1, тип монтажаЗамок винтового типа
Электрическое соединение 1, схема подключения00991171
Ориентация соединительного выходаВстроенный
Материал электрического контактаМедный сплав
Бронза
Условия испытаний кабельПрочность на изгиб: в соответствии со стандартом Festo
Сопротивление кручению: > 300 000 циклов, ± 270°/0.1 m
Энергетическая цепь: > 5 миллионов циклов, радиус изгиба 28 мм
Длина кабеля0.3 m
Характеристика кабеляПодходит для энергетических цепей/роботов
Цвет оболочки кабелясерый
Материал оболочки кабеляTPE-U(PUR)
Тип крепленияВинтовые зажимы
Вставляется в гнездо сверху
Монтажное положениеопция
Вес изделия35 грамм
Материал корпусаЛатунь, никелированная
Усиленный полиамидом
Полиэстер
Высоколегированная нержавеющая сталь
Материал накидной гайкиНикелированная латунь
Материал фольгаПолиэстер
Индикация состояния готовностиЗеленый светодиод
Индикация состояния переключенияЖелтый светодиод
Индикация состоянияКрасный светодиод
Параметры настройкиIO-Link®
Кнопка
Температура окружающей среды при движущемся кабеле-20 °C ... 70 °C
Степень защитыIP65
IP68
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
Пригодность для производства литий-ионных аккумуляторовМеталлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки
Класс чистотыКласс 4 в соответствии с ISO 14644-1
