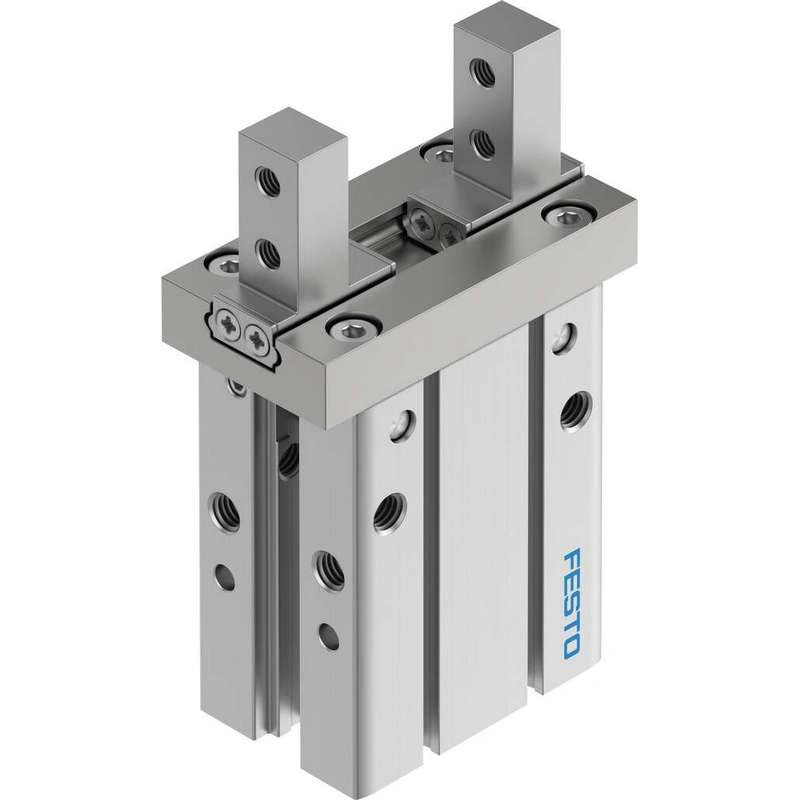

Параллельный захват DHPC-...-25-A-
Артикул 8116732
- Вес571 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 25
Ход каждой захватной губки 7 мм ... 11 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт захватных челюстей ax, ay 0 градусов
Макс. люфт челюсти захвата Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116732
Технические характеристики
| Размер | 25 |
| Ход каждой захватной губки | 7 мм ... 11 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт захватных челюстей ax, ay | 0 градусов |
| Макс. люфт челюсти захвата Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Двойного действия Одностороннего действия Открыто Закрыто |
| Функция захвата | Параллельный |
| Резервное усилие захвата | Нет |
| Расчетный | Подключение через монтажный патрубок Направление подключения сбоку Направление соединения вниз Плоский способ крепления захватных пальцев Рычаг Боковой способ крепления пальцев захвата Стандартный способ монтажа захватных пальцев Последовательность движений с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный выключатель |
| Символ | 00991894 00997348 00997349 |
| Варианты | Металлы с медью, цинком или никелем в качестве основного компонента исключены из применения. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки. |
| Общее усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 291.4 N ... 305.3 N |
| Общее усилие захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 241.3 N ... 255.6 N |
| Рабочее давление | 0.1 МПа ... 0.8 МПа |
| Рабочее давление | 1 бар ... 8 бар |
| Рабочее давление | 14.5 psi ... 116 psi |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 79 мс ... 176 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 38 мс ... 93 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 145.7 N ... 152.6 N |
| Усилие захвата на захватную челюсть, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 120.6 N ... 127.8 N |
| Момент инерции массы | 1.59 кгсм² ... 2.34 кгсм² |
| Макс. усилие на захватную челюсть Fz статическое | 127.5 N |
| Макс. крутящий момент на захвате Mx статический | 0.97 Нм |
| Макс. крутящий момент на захвате My статический | 1.94 Нм |
| Макс. крутящий момент на захвате Mz статический | 0.97 Нм |
| Вес изделия | 437 g ... 571 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж с помощью резьбы На монтажной раме Через сквозное отверстие и штифт Через внутреннюю резьбу и установочный штифт |
| Пневматическое соединение | M5 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал губок захвата | Высоколегированная нержавеющая сталь |
