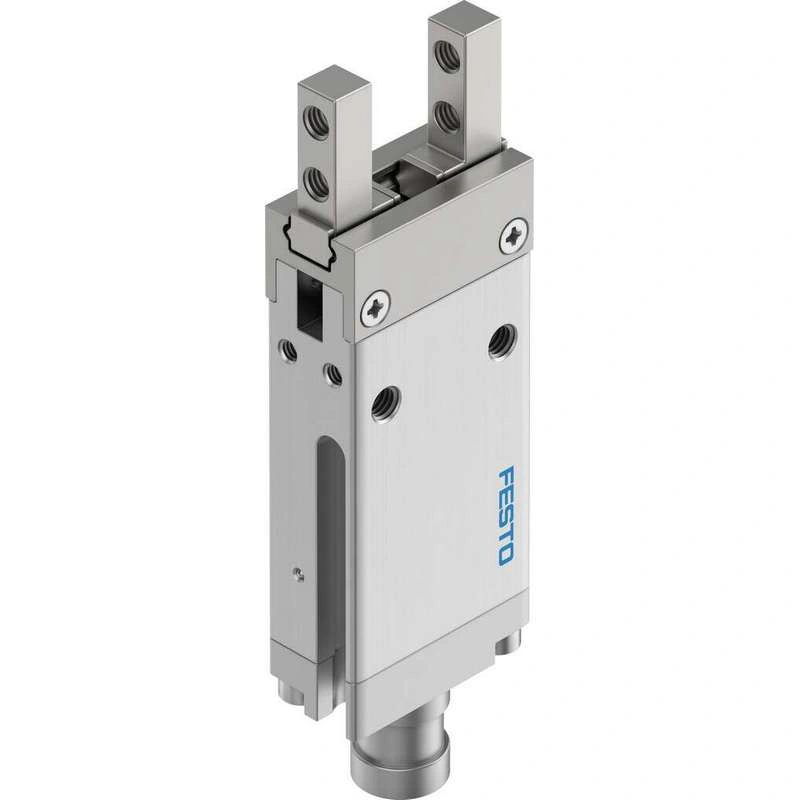

Параллельный захват DHPC-6-A-NO-Z
Артикул 8116744
- Вес31 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 6
Ход челюстей захвата 2 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт челюсти захвата ax, ay 0 град
Макс. люфт захватной челюсти Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116744
Технические характеристики
| Размер | 6 |
| Ход челюстей захвата | 2 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт челюсти захвата ax, ay | 0 град |
| Макс. люфт захватной челюсти Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажная позиция | опция |
| Режим работы | Одностороннего действия Открыть |
| Функция захвата | Параллельно |
| Резервное усилие захвата | Во время открытия |
| Конструкция | Подключение через монтажный патрубок Рычаг Стандартный способ крепления пальцев захвата Последовательность движения с пилотным управлением |
| Направляющая | Направляющая шарика |
| Определение положения | Через бесконтактный датчик |
| Символ | 00997349 |
| Варианты | Металлы с медью, цинком или никелем в качестве основного компонента исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки. |
| Общее усилие захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 7.8 N |
| Рабочее давление | 0.35 МПа ... 0.8 МПа |
| Рабочее давление | 3.5 бар ... 8 бар |
| Рабочее давление | 50.75 psi ... 116 фунтов на квадратный дюйм |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 8 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 6 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекеры и катушки |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на одну захватную челюсть, закрытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 3.9 N |
| Момент инерции массы | 0.013 кгсм² |
| Макс. усилие на захватной челюсти Fz статическое | 5 N |
| Макс. крутящий момент на захвате Mx статический | 0.02 Нм |
| Макс. крутящий момент на захвате Мой статический | 0.04 Нм |
| Макс. крутящий момент на захвате Mz статический | 0.02 Нм |
| Вес изделия | 31 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствует требованиям RoHS |
| Корпус материала | Анодированный алюминий |
| Захватные губки для материала | Высоколегированная нержавеющая сталь |
