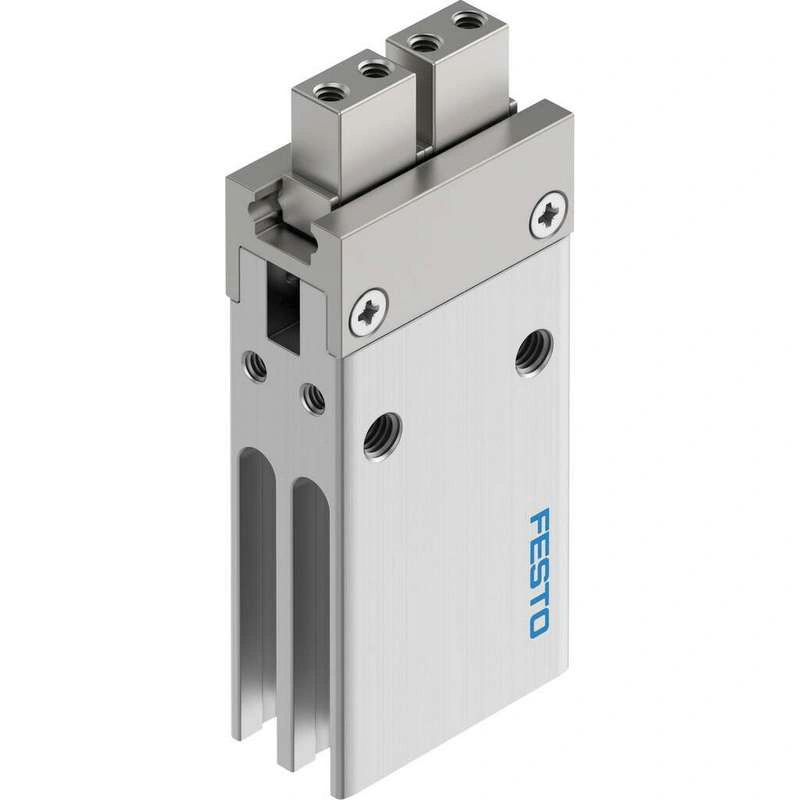

Параллельный захват DHPC-6-A-NC-S-2
Артикул 8116749
- Вес27 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 6
Ход на захватные губки 2 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт захватных челюстей ax, ay 0 град
Макс. люфт захватных челюстей Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116749
Технические характеристики
| Размер | 6 |
| Ход на захватные губки | 2 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт захватных челюстей ax, ay | 0 град |
| Макс. люфт захватных челюстей Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных челюстей | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия Закрытый |
| Функция захвата | Параллельно |
| Резервное копирование усилия захвата | Во время закрытия |
| Дизайн | Направление подключения сбоку Плоский способ монтажа пальцев захвата Рычаг Последовательность движения с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00997348 |
| Варианты | Металлы с медью, цинком или никелем в качестве основного компонента исключены из применения. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки. |
| Общее усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 10.4 N |
| Рабочее давление | 0.35 МПа ... 0.8 МПа |
| Рабочее давление | 3.5 бар ... 8 бар |
| Рабочее давление | 50.75 psi ... 116 psi |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 16 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 16 мс |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на каждую захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 5.2 N |
| Момент инерции массы | 0.012 кгсм² |
| Макс. усилие на захватной челюсти Fz статическое | 5 N |
| Макс. крутящий момент на захвате Mx статический | 0.02 Нм |
| Макс. крутящий момент на захвате Мой статический | 0.04 Нм |
| Макс. Крутящий момент на захвате Mz статический | 0.02 Нм |
| Вес изделия | 27 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу |
| Пневматическое соединение | M3 |
| Указание по материалам | Соответствует RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал захватных губок | Высоколегированная нержавеющая сталь |
