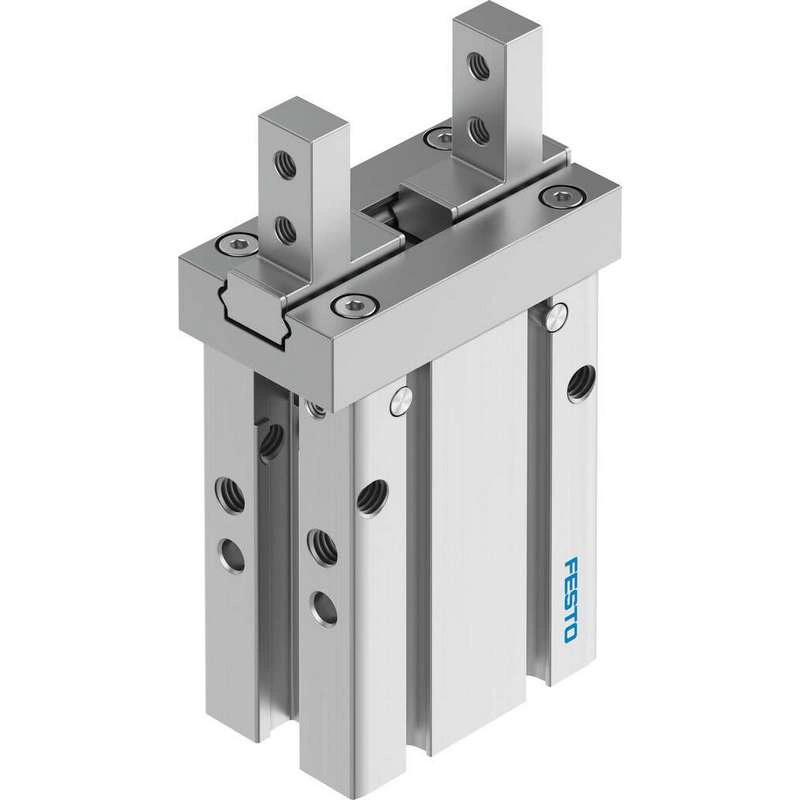

Параллельный захват DHPC-16-A-S
Артикул 8116785
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 16
Ход челюстей захвата 3 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт челюстей захвата ax, ay 0 градусов
Макс. люфт захватной губки Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116785
Технические характеристики
| Размер | 16 |
| Ход челюстей захвата | 3 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт челюстей захвата ax, ay | 0 градусов |
| Макс. люфт захватной губки Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Функция захвата | Параллель |
| Резервное усилие захвата | Нет |
| Конструкция | Направление подключения сбоку Рычаг Стандартный способ крепления пальцев захвата Последовательность движения с принудительным управлением |
| Руководство | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991894 |
| Варианты | Металлы с медью, цинком или никелем в качестве основного компонента исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки. |
| Общее усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 125.4 N |
| Общее усилие захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 107.8 N |
| Рабочее давление | 0.1 МПа ... 0.8 МПа |
| Рабочее давление | 1 бар ... 8 бар |
| Рабочее давление | 14.5 psi ... 116 psi |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 29 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 31 мс |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключаются из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на одну захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 62.7 N |
| Усилие захвата на одну захватную челюсть, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 53.9 N |
| Момент инерции массы | 0.146 кгсм² |
| Макс. усилие на захватной челюсти Fz статическое | 49 N |
| Макс. крутящий момент на захвате Mx статический | 0.34 Нм |
| Макс. крутящий момент на захвате Мой статический | 0.68 Нм |
| Макс. крутящий момент на захвате Mz статический | 0.34 Нм |
| Масса изделия | 110 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж с помощью резьбы Через сквозное отверстие и дюбель-штифт Через внутреннюю резьбу и установочный штифт |
| Пневматическое соединение | M3 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал захватных губок | Высоколегированная нержавеющая сталь |
