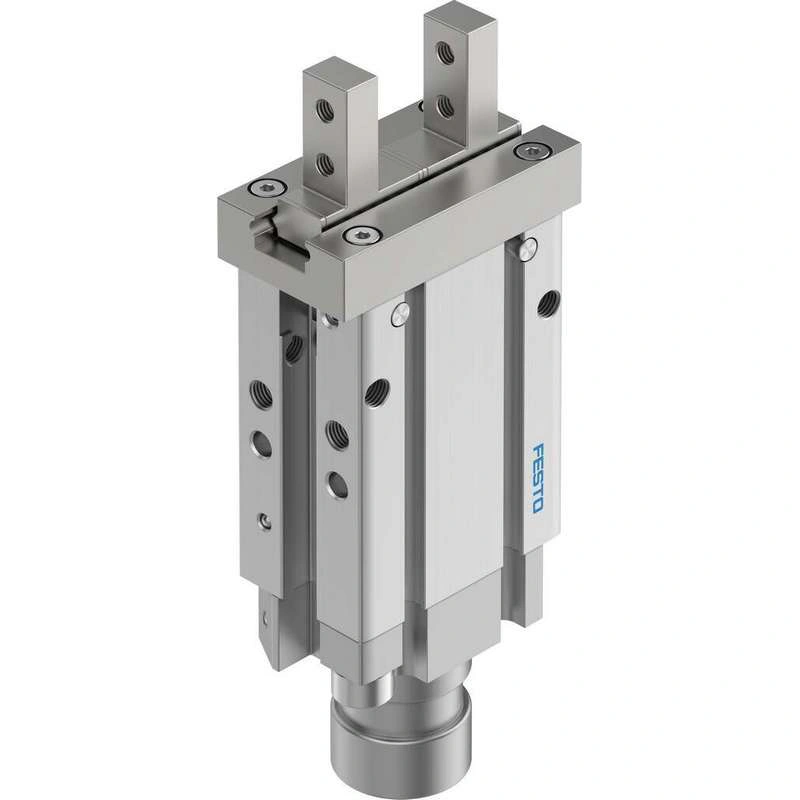

Параллельный захват DHPC-16-A-NC-Z
Артикул 8116800
- Вес136 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 16
Ход одной челюсти захвата 3 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт захватных челюстей ax, ay 0 град
Макс. люфт захватных челюстей Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116800
Технические характеристики
| Размер | 16 |
| Ход одной челюсти захвата | 3 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт захватных челюстей ax, ay | 0 град |
| Макс. люфт захватных челюстей Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия Закрыто |
| Функция захвата | Параллельно |
| Резервное копирование усилия захвата | Во время закрытия |
| Расчетное | Подключение через монтажный патрубок Рычаг Стандартный способ монтажа захватных пальцев Последовательность движения с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00997348 |
| Суммарное усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 101 N |
| Рабочее давление | 0.25 МПа ... 0.8 МПа |
| Рабочее давление | 2.5 бар ... 8 бар |
| Рабочее давление | 36.25 psi ... 116 psi |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 30 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 65 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на одну захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 50.5 N |
| Момент инерции массы | 0.167 кгсм² |
| Макс. усилие на захватной челюсти Fz статическое | 49 N |
| Макс. крутящий момент на захвате Mx статический | 0.34 Нм |
| Макс. крутящий момент на захвате Мой статический | 0.68 Нм |
| Макс. крутящий момент на захвате Mz статический | 0.34 Нм |
| Вес продукта | 136 грамм |
| Тип монтажа | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме Через сквозное отверстие и штифт Внутренняя резьба и установочный штифт |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствующий требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал захватных губок | Высоколегированная нержавеющая сталь |
