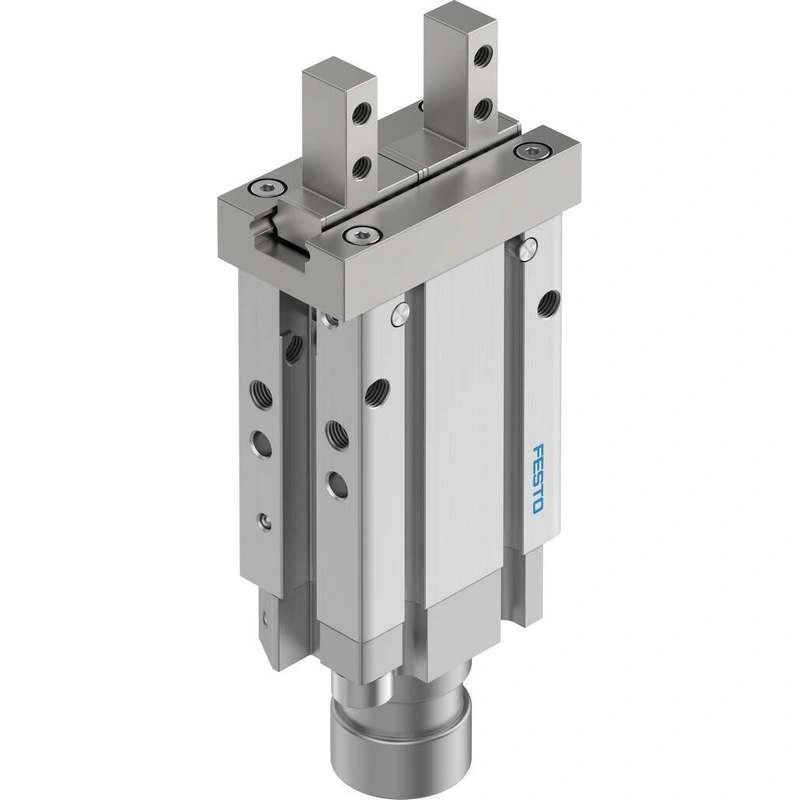

Параллельный захват DHPC-16-A-NC-Z-1
Артикул 8116801
- Вес136 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 16
Ход челюстей захвата 3 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт губок захвата ax, ay 0 град
Макс. люфт захватной губки Sz 0 мм
Вращательно-симметричные ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116801
Технические характеристики
| Размер | 16 |
| Ход челюстей захвата | 3 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт губок захвата ax, ay | 0 град |
| Макс. люфт захватной губки Sz | 0 мм |
| Вращательно-симметричные | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия Закрыто |
| Функция захвата | Параллельно |
| Резервное усилие захвата | Во время закрытия |
| Исполнение | Подключение через монтажный патрубок Рычаг Боковой монтаж для захватных пальцев Последовательность движения с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00997348 |
| Общее усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 101 N |
| Рабочее давление | 0.25 МПа ... 0.8 МПа |
| Рабочее давление | 2.5 бар ... 8 бар |
| Рабочее давление | 36.25 фунтов на кв. дюйм ... 116 psi |
| Макс. рабочая частота захвата | 3 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 30 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 65 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указание по рабочему и пилотному средству | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 50.5 N |
| Момент инерции массы | 0.167 кгсм² |
| Макс. усилие на челюсти захвата Fz статическое | 49 N |
| Макс. крутящий момент на захвате Mx статический | 0.34 Нм |
| Макс. Крутящий момент на захвате Мой статический | 0.68 Нм |
| Макс. Крутящий момент на захвате Mz статический | 0.34 Нм |
| Вес изделия | 136 грамм |
| Тип монтажа | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме Через сквозное отверстие и штифт С внутренней резьбой и дюбелем |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствующий требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Захватные губки для материалов | Высоколегированная нержавеющая сталь |
