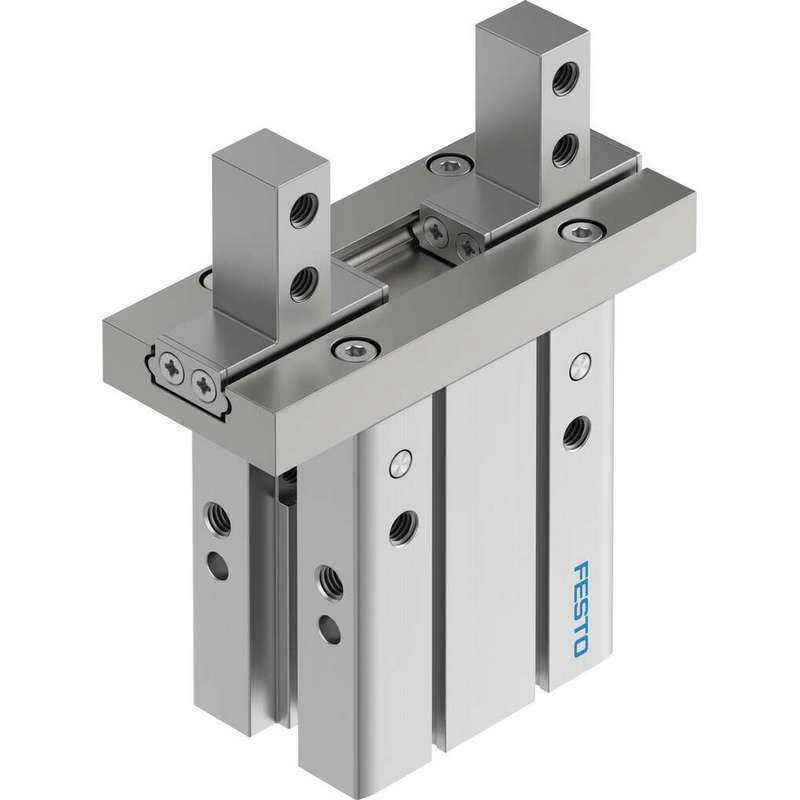

Параллельный захват DHPC-32-A-S-1
Артикул 8116882
- Вес778 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 32
Ход на захватные губки 11 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт губок захвата ax, ay 0 град
Макс. люфт зажимной губки Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116882
Технические характеристики
| Размер | 32 |
| Ход на захватные губки | 11 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт губок захвата ax, ay | 0 град |
| Макс. люфт зажимной губки Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Функция захвата | Параллельный |
| Резервное копирование усилия захвата | Нет |
| Конструкция | Направление подключения сбоку Рычаг Метод бокового крепления пальцев захвата Последовательность движения, управляемая пилотом |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991894 |
| Варианты | Металлы с медью, цинком или никелем в качестве основного компонента исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки. |
| Общее усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 493.7 N |
| Общее усилие захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 442.6 N |
| Рабочее давление | 0.1 МПа ... 0.8 МПа |
| Рабочее давление | 1 бар ... 8 бар |
| Рабочее давление | 14.5 psi ... 116 psi |
| Макс. рабочая частота захвата | 1 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 114 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 107 мс |
| Рабочая среда | Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - отсутствие коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключены из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штепсельные разъемы и катушки |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на одну захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 246.9 N |
| Усилие захвата на челюсть захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 221.3 N |
| Момент инерции массы | 5.54 кгсм² |
| Макс. усилие на захватной челюсти Fz статическое | 171.5 N |
| Макс. Крутящий момент на захвате Mx статический | 1.5 Нм |
| Макс. Крутящий момент на захвате Мой статический | 3 Нм |
| Макс. Крутящий момент на захвате Mz статический | 1.5 Нм |
| Вес изделия | 778 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме Через сквозное отверстие и штифт Через внутреннюю резьбу и дюбель-штифт |
| Пневматическое соединение | M5 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал захватных губок | Высоколегированная нержавеющая сталь |
