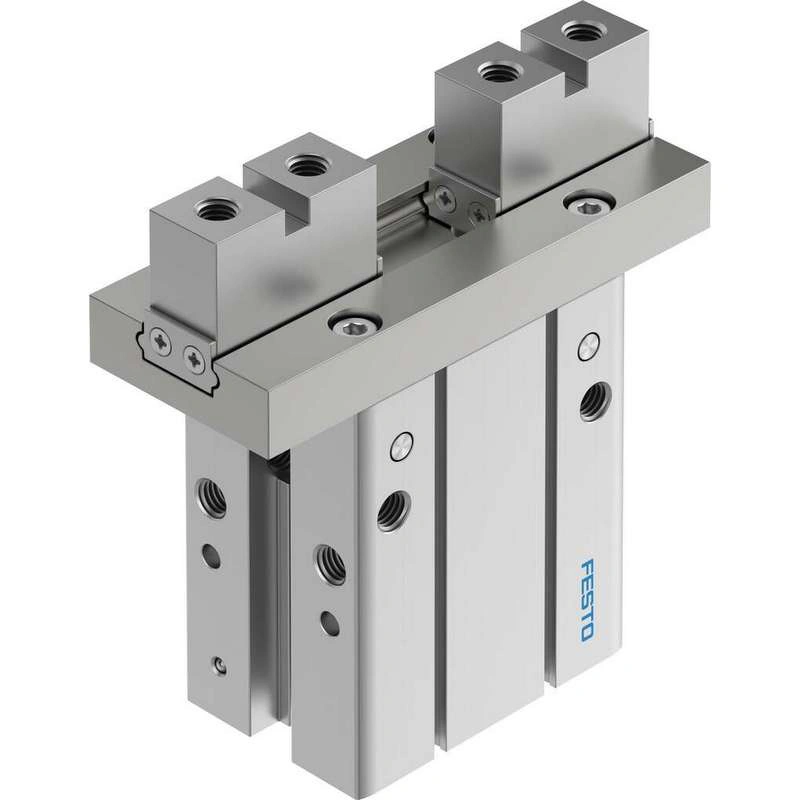

Параллельный захват DHPC-40-A-B-2
Артикул 8116899
- Вес1,48 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 40
Ход челюстей захвата 15 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт челюсти захвата ax, ay 0 град
Макс. люфт захватной челюсти Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116899
Технические характеристики
| Размер | 40 |
| Ход челюстей захвата | 15 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт челюсти захвата ax, ay | 0 град |
| Макс. люфт захватной челюсти Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Двойного действия |
| Функция захвата | Параллельно |
| Резервное усилие захвата | Во время открытия |
| Конструкция | Направление соединения вниз Плоский способ крепления пальцев захвата Рычаг Последовательность движения с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00991894 |
| Суммарное усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 777.2 N |
| Общее усилие захвата, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 717.2 N |
| Рабочее давление | 0.1 МПа ... 0.8 МПа |
| Рабочее давление | 1 бар ... 8 бар |
| Рабочее давление | 14.5 фунтов на квадратный дюйм ... 116 psi |
| Макс. рабочая частота захвата | 1 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 158 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 153 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Примечание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - без коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на одну захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 388.6 N |
| Усилие захвата на одну захватную челюсть, закрытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 358.6 N |
| Момент инерции массы | 16.3 кгсм² |
| Макс. усилие на челюсти захвата Fz статическое | 245 N |
| Макс. Крутящий момент на захвате Mx статический | 2.3 Нм |
| Макс. крутящий момент на захвате Мой статический | 4.5 Нм |
| Макс. крутящий момент на захвате Mz статический | 2.3 Нм |
| Вес изделия | 1481 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме Через сквозное отверстие и штифт Через внутреннюю резьбу и штифт |
| Пневматическое соединение | M5 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал корпуса | Анодированный алюминий |
| Захватные губки для материалов | Высоколегированная нержавеющая сталь |
