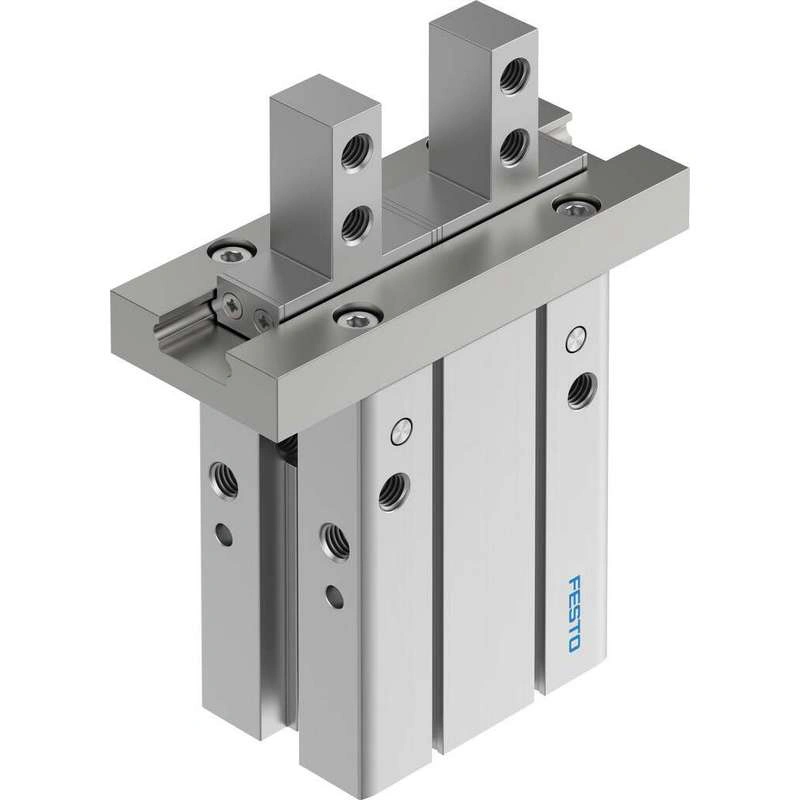

Параллельный захват DHPC-40-A-NC-S-1
Артикул 8116904
- Вес1,47 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер 40
Ход захватных челюстей 15 мм
Макс. точность замены 0.2 мм
Макс. угловой люфт челюсти захвата ax, ay 0 град
Макс. люфт захватной челюсти Sz 0 мм
Вращательно-симметричный ≤0.2 мм
Описание производителя
Параллельный захват
Технические данные 8116904
Технические характеристики
| Размер | 40 |
| Ход захватных челюстей | 15 мм |
| Макс. точность замены | 0.2 мм |
| Макс. угловой люфт челюсти захвата ax, ay | 0 град |
| Макс. люфт захватной челюсти Sz | 0 мм |
| Вращательно-симметричный | ≤0.2 мм |
| Точность повторения, захват | ≤0.02 мм |
| Количество захватных губок | 2 |
| Система привода | Пневматический |
| Монтажное положение | опция |
| Режим работы | Одностороннего действия Закрытый |
| Функция захвата | Параллельный |
| Резервное усилие захвата | Во время закрытия |
| Конструкция | Направление подключения сбоку Рычаг Боковой способ крепления пальцев захвата Последовательность движения с пилотным управлением |
| Направляющая | Шариковая направляющая |
| Определение положения | Через бесконтактный датчик |
| Символ | 00997348 |
| Суммарное усилие захвата, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 733.5 N |
| Рабочее давление | 0.25 МПа ... 0.8 МПа |
| Рабочее давление | 2.5 бар ... 8 бар |
| Рабочее давление | 36.25 фунтов на квадратный дюйм ... 116 psi |
| Макс. рабочая частота захвата | 1 Гц |
| Мин. время открытия при 0.6 МПа (6 бар, 87 фунтов на квадратный дюйм) | 370 мс |
| Мин. время закрытия при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 78 мс |
| Рабочая среда | Сжатый воздух по ISO 8573-1:2010 [7:4:4] |
| Указания по рабочей и пилотной среде | Возможна работа со смазкой (в этом случае всегда требуется смазка) |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Температура окружающей среды | -10 °C ... 60 °C |
| Усилие захвата на захватную челюсть, открытие, 0.6 МПа (6 бар, 87 фунтов на кв. дюйм) | 366.8 N |
| Момент инерции массы | 15.31 кгсм² |
| Макс. усилие на захватную челюсть Fz статическое | 245 N |
| Макс. крутящий момент на захвате Mx статический | 2.3 Нм |
| Макс. Крутящий момент на захвате Мой статический | 4.5 Нм |
| Макс. крутящий момент на захвате Mz статический | 2.3 Нм |
| Вес продукта | 1469 грамм |
| Тип крепления | Либо: Прямой монтаж через сквозное отверстие Прямой монтаж через резьбу На монтажной раме Через сквозное отверстие и дюбель-штифт С внутренней резьбой и дюбелем |
| Пневматическое соединение | M5 |
| Примечание по материалам | Соответствует RoHS |
| Материал корпуса | Анодированный алюминий |
| Материал захватных губок | Высоколегированная нержавеющая сталь |
