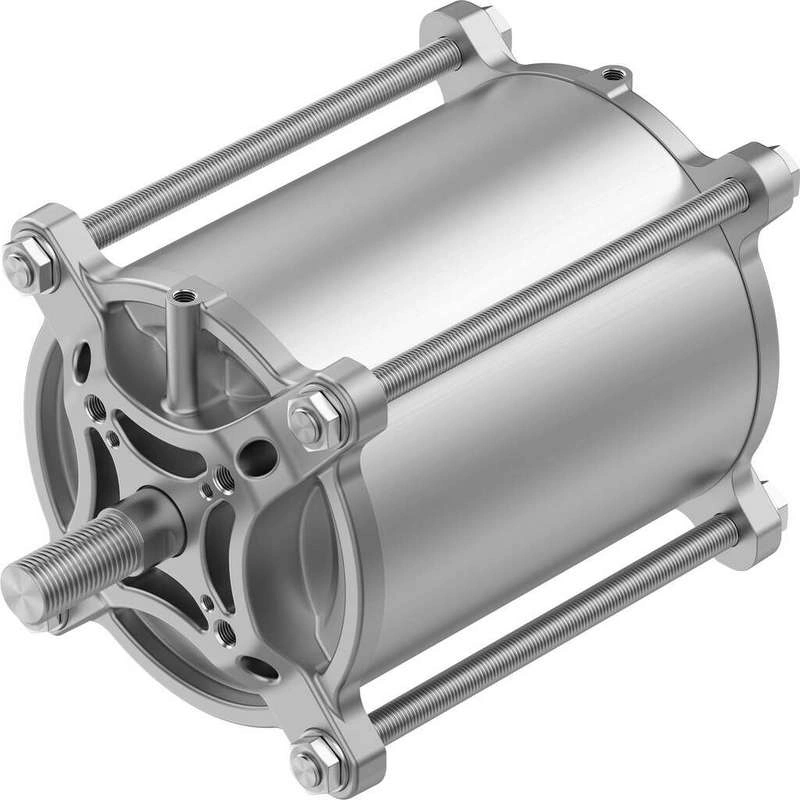

Линейный привод DFPC-250- -
Артикул 8141420
- Вес72,98 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Размер привода клапана 250
Расположение фланцевых отверстий F10 F14
Ход 10 мм ... 1600 мм
Диаметр поршня 250 мм
Фитинговое соединение соответствует стандарту ISO 5210
Амортизация Эластичные амортизирующие кольца/пластины на обоих концах
Описание производителя
Линейный привод
Технические данные 8141420
Технические характеристики
| Размер привода клапана | 250 |
| Расположение фланцевых отверстий | F10 F14 |
| Ход | 10 мм ... 1600 мм |
| Диаметр поршня | 250 мм |
| Фитинговое соединение соответствует стандарту | ISO 5210 |
| Амортизация | Эластичные амортизирующие кольца/пластины на обоих концах |
| Монтажная позиция | опция |
| Режим работы | Двойного действия |
| Конструкция | Поршень Шток поршня Стяжка Ствол цилиндра |
| Определение положения | Через бесконтактный выключатель |
| Символ | 00991217 |
| Варианты | Допуск по взрывозащите (ATEX) |
| Рабочее давление | 0.06 МПа ... 0.8 МПа |
| Рабочее давление | 0.6 бар ... 8 бар |
| Рабочее давление | 8.7 psi ... 116 psi |
| Номинальное рабочее давление | 0.6 МПа |
| Номинальное рабочее давление | 6 бар |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по взрывозащите (ATEX) |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями UK EX |
| Сертификация по взрывозащите за пределами ЕС | EPL Db (GB) EPL Gb (GB) |
| Взрывозащита | Зона 1 (ATEX) Зона 1 (UKEX) Зона 2 (ATEX) Зона 21 (ATEX) Зона 21 (UKEX) Зона 22 (ATEX) |
| Газ категории ATEX | II 2грамм |
| Пыль категории ATEX | II 2D |
| Вид взрывозащиты для газа | Ex h IIC T4 Gb |
| Вид взрывозащиты от воспламенения пыли | Ex h IIIC T120°C Db |
| Взрывоопасная температура окружающей среды | -20°C <= Ta <= +80°C |
| Рабочая среда | Сжатый воздух согласно ISO 8573-1:2010 [7:4:4] |
| Указание по рабочей и экспериментальной среде | Возможна работа со смазкой (в этом случае всегда требуется работа со смазкой) |
| Устойчивость к вибрации | Испытание при транспортировке с уровнем тяжести 1 согласно FN 942017-4 и EN 60068-2-6 |
| Ударопрочность | Испытание на ударную нагрузку с уровнем тяжести 1 согласно FN 942017-5 и EN 60068-2-27 |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Температура окружающей среды | -20 °C ... 80 °C |
| Энергия удара в крайних положениях | 6 J |
| Теоретическая сила при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), обратный ход | 28698 N |
| Теоретическое усилие при 0.6 МПа (6 бар, 87 фунтов на кв. дюйм), опережающий ход | 29452 N |
| Расход воздуха при обратном ходе на 10 мм | 3.348 l |
| Расход воздуха при ходе вперед на 10 мм | 3.436 l |
| Подвижная масса для хода 0 мм | 5600.4 грамм |
| Дополнительная подвижная масса на 10 мм хода | 105.31 грамм |
| Вес изделия | 19630 g ... 72980 грамм |
| Основной вес для хода 0 мм | 19296.54 грамм |
| Дополнительный вес на ход 10 мм | 335.51 грамм |
| Тип крепления | Либо: На фланце в соответствии с ISO 5210 С распорным болтом |
| Пневматическое соединение | G1/4 |
| Указание по материалам | Соответствует требованиям RoHS |
| Материал крышки | Алюминий |
| Материал штока поршня | Высоколегированная нержавеющая сталь |
| Материал сбрасывателя штока | TPE-U(PU) |
| Материал гайки | Высоколегированная нержавеющая сталь |
| Материал статических уплотнений | NBR |
| Материал стяжной шпильки | Высоколегированная нержавеющая сталь |
| Ствол материального цилиндра | Гладкоанодированный кованый алюминиевый сплав |
