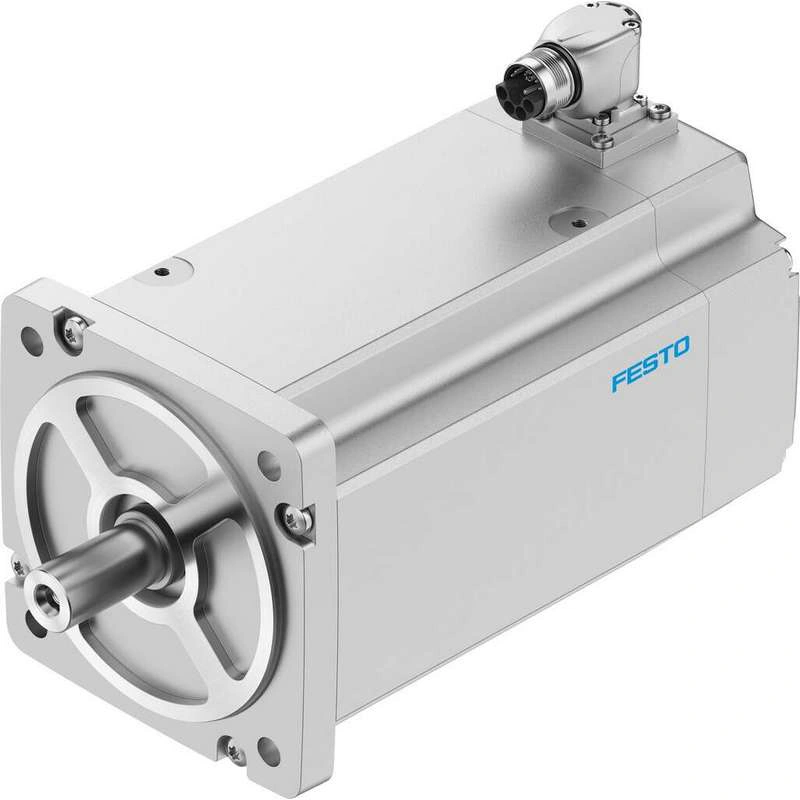

Серводвигатель EMMT-AS-150-MKR-HS-R2M
Артикул 8148307
- Вес18,7 кг
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Температура окружающей среды -15 °C ... 40 °C
Примечание по температуре окружающей среды До 80°C с понижением на -1.5% на градус Цельсия
Макс. высота установки 4000 m
Примечание по макс. высота установки От 1000 м: только с понижением -1.0% на 100 м
Температура хранения -20 °C ... 70 °C
Относительная влажность воздуха 0 - 90%
Описание производителя
Серводвигатель
Технические данные 8148307
Технические характеристики
| Температура окружающей среды | -15 °C ... 40 °C |
| Примечание по температуре окружающей среды | До 80°C с понижением на -1.5% на градус Цельсия |
| Макс. высота установки | 4000 m |
| Примечание по макс. высота установки | От 1000 м: только с понижением -1.0% на 100 м |
| Температура хранения | -20 °C ... 70 °C |
| Относительная влажность воздуха | 0 - 90% |
| Соответствует стандарту | IEC 60034 |
| Температурный класс согласно EN 60034-1 | F |
| Макс. температура обмотки | 155 °C |
| Класс защиты согласно EN 60034-1 | S1 |
| Контроль температуры | Цифровая передача температуры двигателя через EnDat® 2.2 |
| Тип двигателя по EN 60034-7 | IM B5 IM V1 IM V3 |
| Монтажное положение | опция |
| Степень защиты | IP21 |
| Примечание по степени защиты | IP21 для вала двигателя без уплотнения вала IP65 для вала двигателя с вращающимся уплотнением вала IP67 для корпуса двигателя, включая соединительные элементы |
| Концентричность, коаксиальность, осевое биение по DIN SPEC 42955 | N |
| Качество баланса | G 2.5 |
| Момент срыва | <1.0% от пикового крутящего момента |
| Срок службы при хранении в номинальных условиях | 20000 h |
| Тип вала под ключ | DIN 6885 A 8 x 7 x 36 |
| Код интерфейса, выход двигателя | 150A |
| Электрическое подключение 1, тип подключения | Гибридный плунжер |
| Электрическое подключение 1, система разъемов | M23x1 |
| Электрическое подключение 1, количество подключений/ядер | 15 |
| Электрическое соединение 1, схема подключения | 00995913 |
| Степень загрязнения | 2 |
| Примечание по материалам | Соответствует RoHS |
| Класс коррозионной стойкости CRC | 0 - Нет коррозионного напряжения |
| Соответствие требованиям LABS (PWIS) | VDMA24364 зона III |
| Виброустойчивость | В соответствии с EN 60068-2-6 |
| Устойчивость к ударам | В соответствии с EN 60068-2-29 15 g/11 ms согласно EN 60068-2-27 |
| Одобрение | Торговая марка RCM c UL us - Признано (OL) |
| Знак CE (см. декларацию о соответствии) | В соответствии с директивой ЕС по ЭМС В соответствии с Директивой ЕС по низковольтному оборудованию В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с британскими нормами для электрооборудования В соответствии с инструкциями UK RoHS |
| Орган, выдавший сертификат | UL E342973 |
| Номинальное рабочее напряжение DC | 680 V |
| Тип переключателя обмоток | Звезда внутри |
| Количество пар полюсов | 5 |
| Крутящий момент в состоянии покоя | 33 Нм |
| Номинальный крутящий момент | 27.1 Нм |
| Пиковый крутящий момент | 64 Нм |
| Номинальная скорость вращения | 1500 об/мин |
| Макс. скорость вращения | 2368 об/мин |
| Макс. механическая скорость | 10000 об/мин |
| Номинальная мощность двигателя | 4257 W |
| Непрерывный ток срыва | 11.4 A |
| Номинальный ток двигателя | 9.5 A |
| Пиковый ток | 24 A |
| Постоянная двигателя | 2.85 Нм/А |
| Постоянная момента остановки | 3.3 Нм/А |
| Постоянное напряжение, фаза-фаза | 199.4 мВмин |
| Сопротивление фазной обмотки | 0.935 Ом |
| Индуктивность фазной обмотки | 14.6 мГ |
| Продольная индуктивность обмотки Ld (фаза) | 7.2 мГ |
| Перекрестная индуктивность обмотки Lq (фаза) | 7.3 мГ |
| Электрическая постоянная времени | 15.4 мс |
| Тепловая постоянная времени | 45 мин |
| Термостойкость | 0.45 К/ВТ |
| Измерительный фланец | 450 x 450 x 30 мм, сталь |
| Полный момент инерции массы выхода | 38.7 кгсм² |
| Вес продукта | 18700 грамм |
| Допустимая осевая нагрузка на вал | 294 N |
| Допустимая радиальная нагрузка на вал | 1470 N |
| Датчик положения ротора | Абсолютный многооборотный энкодер |
| датчик положения ротора, обозначение производителя | EQI 1331 |
| Датчик положения ротора, абсолютные определяемые обороты | 4096 |
| Интерфейс датчика положения ротора | EnDat® 22 |
| Датчик положения ротора, энкодер Принцип измерения | Индуктивный |
| датчик положения ротора, рабочее напряжение постоянного тока | 5 V |
| Датчик положения ротора, диапазон рабочего напряжения постоянного тока | 3.6 V ... 14 V |
| датчик положения ротора, значения положения на оборот | 524288 |
| Разрешение датчика положения ротора | 19 бит |
| датчик положения ротора, системная точность измерения угла | -65 арсек ... 65 арксек |
| Среднее время наработки на отказ (MTTF), субкомпонент | 190 лет, датчик положения ротора |
| Энергоэффективность | ENEFF (CN) / класс 1 |
