Датчик расхода Festo 8158421

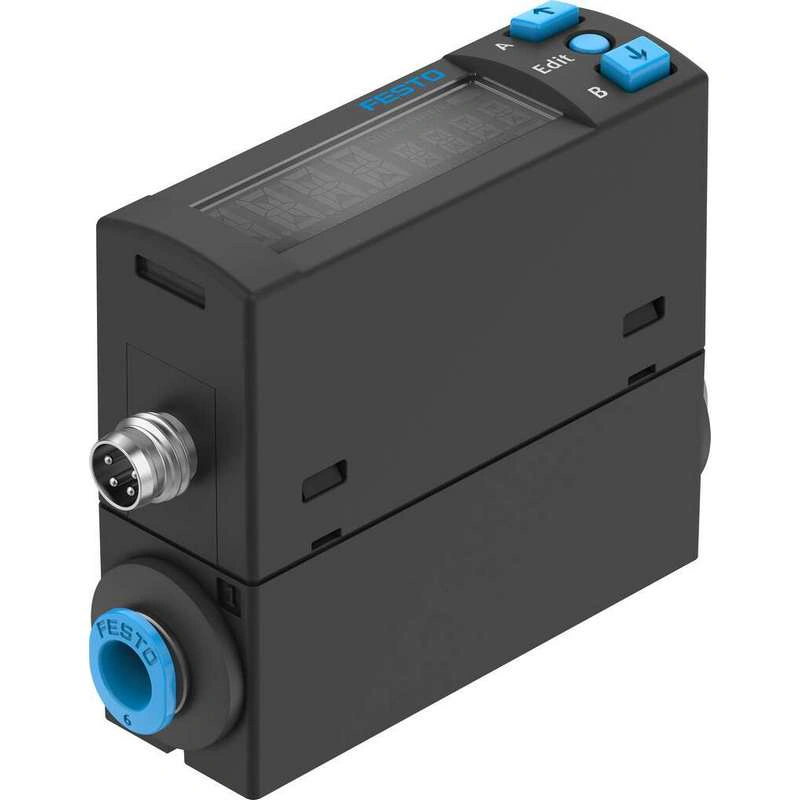

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Датчик расхода

SFAH-200U-Q6S-PNLK-PNVBA-M8

Артикул 8158421
  • Вес60 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Символ 00995794
Одобрение Торговая марка RCM c UL, внесен в список (OL)
Маркировка CE (см. декларацию соответствия) В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS
Орган выдачи сертификатов UL E322346
Примечание по материалам Соответствует RoHS
Измеряемая переменная Массовый расход Объемный расход

Описание производителя

Датчик расхода

Технические данные 8158421

Технические характеристики

Символ00995794
ОдобрениеТорговая марка RCM
c UL, внесен в список (OL)
Знак CE (см. декларацию соответствия)В соответствии с директивой ЕС по электромагнитной совместимости
В соответствии с директивой ЕС RoHS
Маркировка CE (см. декларацию соответствия)В соответствии с инструкциями Великобритании по ЭМС
В соответствии с инструкциями UK RoHS
Орган выдачи сертификатовUL E322346
Примечание по материаламСоответствует RoHS
Измеряемая переменнаяМассовый расход
Объемный расход
Направление потокаОднонаправленный
Принцип измеренияТепловой
Метод измеренияТеплопередача
Начальное значение для диапазона измерения расхода4 л/мин
Конечное значение для диапазона измерения расхода200 л/мин
Рабочее давление-0.9 бар ... 10 бар
Рабочая средаАргон
Сжатый воздух по ISO 8573-1:2010 [6:4:4]
Азот
Температура среды0 °C ... 50 °C
Температура окружающей среды0 °C ... 50 °C
Номинальная температура23 °C
Точность расхода± (2% o.m.v. + 1% FS)
Смещение точности повторения в ± %FS0.2 %FS
Диапазон точности повторения в ± %FS0.8 %FS
Диапазон температурного коэффициента в ± %FS/KTyp. 0.15%FS/K
Диапазон изменения давления в ± %FS/бар1 %FS/b.
Коммутационный выход2 x PNP или 2 x NPN, переключаемый
Функция переключенияОконный компаратор
Компаратор пороговых значений
Автоматический контроль разницы
Функция переключающего элементаКонтакт N/C или N/O, переключаемый
Макс. выходной ток100 мА
Аналоговый выход0 - 10 V
4 - 20 мА
1 - 5 V
Начальное значение кривой характеристики расхода0 л/мин
Конечное значение кривой характеристики расхода200 л/мин
Макс. токовый выход сопротивления нагрузки500 Ом
Мин. выход напряжения сопротивления нагрузки20 кОм
Номинальный ток короткого замыканияда
Защита от перегрузкиДоступно
ПротоколIO-Link®
IO-Link, версия протоколаУстройство V 1.1
IO-Link, профильИнтеллектуальный профиль датчика
IO-Link, функциональные классыДвоичный канал данных (BDC)
Переменная данных процесса (PDV)
Идентификация
Диагностика
Обучающий канал
IO-Link, режим связиCOM2 (38.4 кбод)
Поддержка IO-Link, SIO-ModeДа
IO-Link, класс портаA
IO-Link, длина данных процесса IN3 байта
IO-Link, содержание данных процесса IN1 бит BDC (контроль объема)
14 бит PDV (измеренное значение расхода)
2-битный BDC (контроль расхода)
IO-Link, сервисные данные IN32-разрядное измерение объема/массы
IO-Link, мин. время цикла4 мс
IO-Link, требуется хранение данных<500 Байт
Диапазон рабочего напряжения DC22 V ... 26 V
Ток питания холостого хода≤25 мА
Защита от обратной полярностиДля всех электрических соединений
Электрическое подключение 1, тип подключенияВилки
Электрическое подключение 1, система разъемовM8x1, A-код, согласно EN 61076-2-104
Электрическое подключение 1, количество подключений/ядер4
Электрическое подключение 1, схема подключения00991171
Тип монтажаС аксессуарами
Монтажное положениеопция
Пневматическое соединениеДля трубок O.D. 6 мм
Пневматическое соединение, направление выходаПрямое
Вес продукта60 грамм
Материал корпусаУсиленный ПА
Материал в контакте со средойАнодированный кованый алюминиевый сплав
Эпоксидная смола
NBR
Усиленный полиамидом
Кремний
Нитрид кремния
Высоколегированная нержавеющая сталь
Тип дисплеяМногоцветный ЖК-дисплей с подсветкой
Отображаемые единицыg
г/мин
l
л/мин
scft
скфт/ч
скфт/мин
Параметры настройкиIO-Link®
Обучение
Через дисплей и кнопки
Защита от несанкционированного доступаIO-Link
PIN-код
Степень защитыIP40
Перепад давления56 мбар
Класс защитыIII
Класс коррозионной стойкости CRC2 - Умеренная коррозионная нагрузка
Соответствие требованиям LABS (PWIS)VDMA24364-B2-L
