SFAH-0.1U-G18FS-PNLK-PNVBA-L1
Артикул 8159375
- Вес90 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Символ 00995795
Утверждение Торговая марка RCM c UL, включенные в перечень (OL)
Орган, выдавший сертификат UL E322346
Примечание по материалам Соответствует требованиям RoHS
Измеряемая величина Массовый расход Объемный расход
Направление потока Однонаправленный
Описание производителя

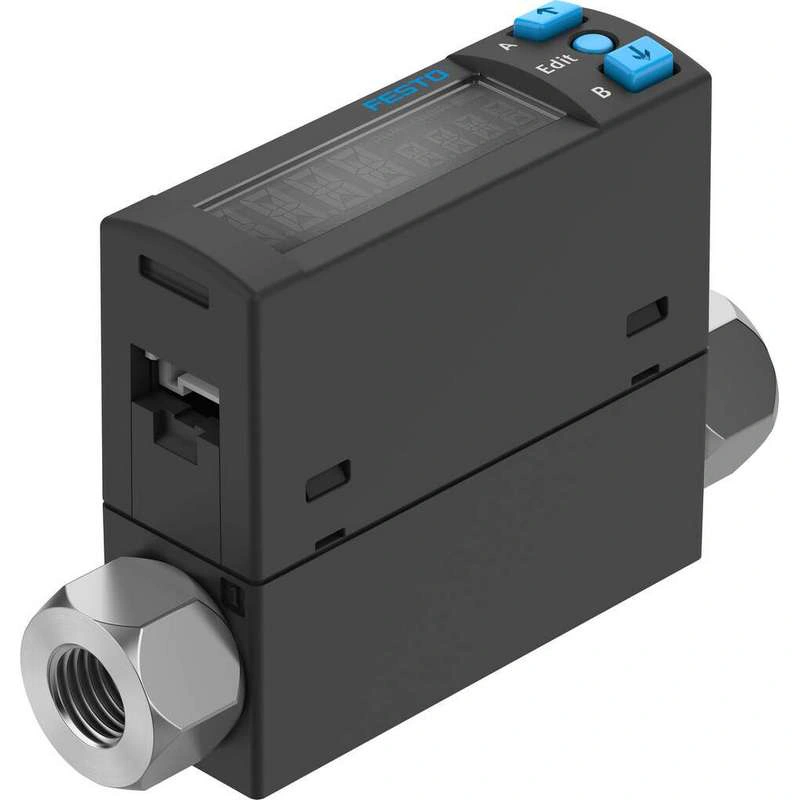

Датчик расхода
Технические данные 8159375
Технические характеристики
| Символ | 00995795 |
| Утверждение | Торговая марка RCM c UL, включенные в перечень (OL) |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями RoHS Великобритании |
| Орган, выдавший сертификат | UL E322346 |
| Примечание по материалам | Соответствует требованиям RoHS |
| Измеряемая величина | Массовый расход Объемный расход |
| Направление потока | Однонаправленный |
| Принцип измерения | Тепловой |
| Метод измерения | Теплопередача |
| Начальное значение для диапазона измерения расхода | 0.002 л/мин |
| Конечное значение для диапазона измерения расхода | 0.1 л/мин |
| Рабочее давление | -0.9 бар ... 10 бар |
| Рабочая среда | Аргон Сжатый воздух по ISO 8573-1:2010 [6:4:4] Азот |
| Температура среды | 0 °C ... 50 °C |
| Температура окружающей среды | 0 °C ... 50 °C |
| Номинальная температура | 23 °C |
| Точность расхода | ± (2% o.m.v. + 1% FS) |
| Смещение точности повторения в ± %FS | 0.2 %FS |
| Диапазон точности повторения в ± %FS | 0.8 %FS |
| Диапазон температурного коэффициента в ± %FS/K | Typ. 0.15 %FS/K |
| Диапазон влияния давления в ± %FS/бар | 1 %FS/b. |
| Коммутационный выход | 2 x PNP или 2 x NPN, переключаемый |
| Функция переключения | Оконный компаратор Компаратор пороговых значений Автоматический контроль разницы |
| Функция переключающего элемента | Контакт N/C или N/O, переключаемый |
| Макс. выходной ток | 100 мА |
| Аналоговый выход | 0 - 10 V 4 - 20 мА 1 - 5 V |
| Начальное значение кривой характеристики расхода | 0 л/мин |
| Конечное значение кривой характеристики расхода | 0.1 л/мин |
| Макс. сопротивление нагрузки токовый выход | 500 Ом |
| Мин. сопротивление нагрузки выход напряжения | 20 кОм |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Протокол | IO-Link® |
| IO-Link, версия протокола | Устройство V 1.1 |
| IO-Link, профиль | Интеллектуальный профиль датчика |
| IO-Link, функциональные классы | Двоичный канал данных (BDC) Переменная данных процесса (PDV) Идентификация Диагностика Обучающий канал |
| IO-Link, режим связи | COM2 (38.4 кбод) |
| IO-Link, поддержка режима SIO-Mode | Да |
| IO-Link, класс порта | A |
| IO-Link, длина данных процесса IN | 3 байта |
| IO-Link, содержание данных процесса IN | 1 бит BDC (контроль объема) 14 бит PDV (измеренное значение расхода) 2-битный BDC (контроль расхода) |
| IO-Link, служебные данные IN | 32-разрядное измерение объема/массы |
| IO-Link, мин. продолжительность цикла | 4 мс |
| IO-Link, требуется хранение данных | <500 байт |
| Диапазон рабочих напряжений постоянного тока | 22 V ... 26 V |
| Ток питания холостого хода | ≤25 мА |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое соединение 1, тип соединения | Заглушки |
| Электрическое подключение 1, система разъемов | Схема подключения L1J |
| Электрическое соединение 1, количество соединений/ядер | 4 |
| Электрическое соединение 1, схема подключения | 00995428 |
| Тип монтажа | С принадлежностями |
| Монтажная позиция | опция |
| Пневматическое соединение | Внутренняя резьба G1/8 |
| Пневматическое соединение, направление выхода | Прямой |
| Вес изделия | 90 грамм |
| Материал корпуса | Усиленный полиамидом |
| Материал, контактирующий со средой | Анодированный кованый алюминиевый сплав Эпоксидная смола NBR Усиленный полиамидом Кремний Нитрид кремния Высоколегированная нержавеющая сталь |
| Тип дисплея | Многоцветный ЖК-дисплей с подсветкой |
| Отображаемые единицы | g г/мин l л/ч л/мин scft скфт/ч |
| Параметры настройки | IO-Link® Обучение Через дисплей и клавиши |
| Защита от несанкционированного доступа | IO-Link PIN-код |
| Степень защиты | IP40 |
| Перепад давления | <5 мбар |
| Класс защиты | III |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
| Пригодность для производства литий-ионных аккумуляторов | Металлы, содержащие более 1% меди, цинка или никеля по массе, исключаются из использования. Исключение составляют никель в стали, химически никелированные поверхности, печатные платы, кабели, электрические штекерные разъемы и катушки |
