SFAB-50U-HQ6-PNLK-PNVBA-M12
Артикул 8162826
- Вес160 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Символ 00995566
Утверждение Торговая марка RCM
Знак CE (см. декларацию соответствия) В соответствии с Директивой ЕС по ЭМС В соответствии с директивой ЕС RoHS
Маркировка CE (см. декларацию о соответствии) В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS
Примечание по материалам Соответствует требованиям RoHS
Измеряемая величина Массовый расход Температура Объем Объемный расход
Описание производителя

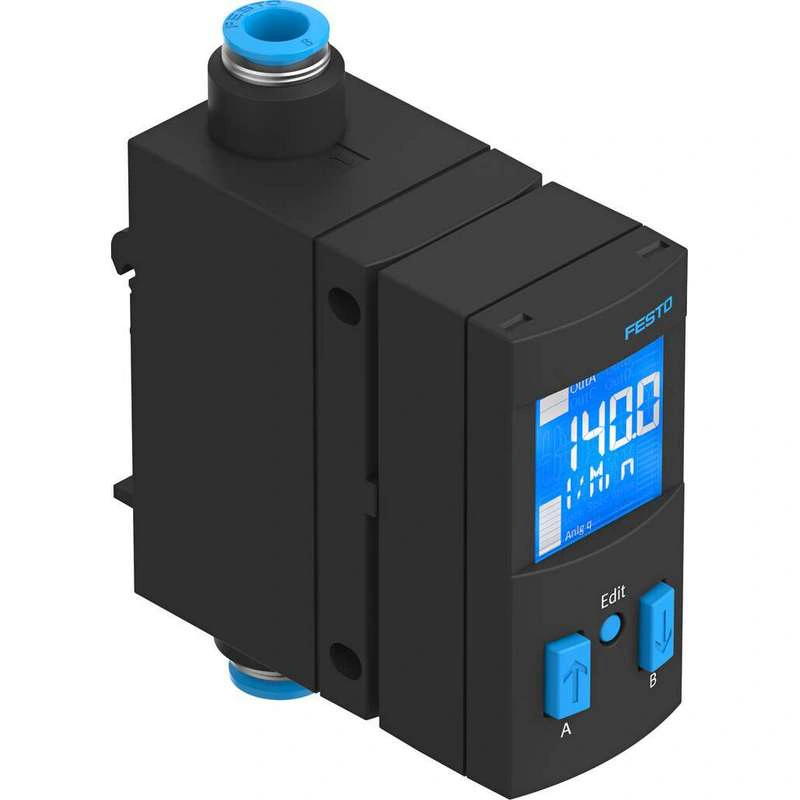

Датчик расхода
Технические данные 8162826
Технические характеристики
| Символ | 00995566 |
| Утверждение | Торговая марка RCM |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по ЭМС В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию о соответствии) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK RoHS |
| Примечание по материалам | Соответствует требованиям RoHS |
| Измеряемая величина | Массовый расход Температура Объем Объемный расход |
| Направление потока | Однонаправленный P1 -> P2 |
| Принцип измерения | Термический |
| Метод измерения | Потери тепла |
| Начальное значение для диапазона измерения расхода | 0.5 л/мин |
| Конечное значение для диапазона измерения расхода | 50 л/мин |
| Начальное значение измерения температуры | 0 °C |
| Конечное значение измерения температуры | 50 °C |
| Рабочее давление | 0 МПа ... 1 МПа |
| Рабочее давление | 0 бар ... 10 бар |
| Рабочая среда | Аргон Сжатый воздух согласно ISO 8573-1:2010 [6:4:4] Углекислый газ Азот |
| Температура среды | 0 °C ... 50 °C |
| Температура окружающей среды | 0 °C ... 50 °C |
| Номинальная температура | 23 °C |
| Точность расхода | ± (3% o.m.v. + 0.3% FS) |
| Точность температуры в ± °C | 5 °C |
| Смещение точности повторения в ± %FS | 0.2 %FS |
| Диапазон точности повторения в ± %FS | 0.8 %FS |
| Диапазон температурного коэффициента в ± %FS/K | Typ. 0.1%FS/K |
| Диапазон влияния давления в ± %FS/бар | 0.5 %FS/b. |
| Коммутационный выход | 2 x PNP или 2 x NPN, переключаемый |
| Функция переключения | Оконный компаратор Компаратор пороговых значений |
| Функция переключающего элемента | Контакт N/C или N/O, переключаемый |
| Время включения | 10 мс |
| Время выключения | 10 мс |
| Макс. выходной ток | 100 мА |
| Аналоговый выход | 0 - 10 V 4 - 20 мА 1 - 5 V |
| Начальное значение кривой характеристики расхода | 0 л/мин |
| Конечное значение кривой характеристики расхода | 50 л/мин |
| Начальное значение кривой температурной характеристики | 0 °C |
| Конечное значение кривой температурной характеристики | 100 °C |
| Начальное значение кривой выходной характеристики | 0 V |
| Конечное значение кривой выходной характеристики | 10 V |
| Начальное значение выходной характеристической кривой | 4 мА |
| Конечное значение кривой выходной характеристики | 20 мА |
| Макс. токовый выход сопротивление нагрузки | 500 Ом |
| Мин. сопротивление нагрузки выход напряжения | 20 кОм |
| Номинальный ток короткого замыкания | да |
| Защита от перегрузки | Доступно |
| Протокол | IO-Link® |
| IO-Link, идентификатор ревизии | V1.1 |
| IO-Link, профиль устройства | Функция Расширенная идентификация Функция Данные измерений, стандартное разрешение Функция Многократный сигнал переключения Обновление прошивки Указатель функции Функция URI продукта Функция Обучение одному значению Идентификация и диагностика Интеллектуальный датчик - SSP 4.1.2 |
| IO-Link, скорость передачи данных | COM3 |
| Поддержка IO-Link, SIO-Mode | Да |
| IO-Link, тип порта | Класс A |
| IO-Link, выход длины данных процесса | 0 бит |
| IO-Link, вход длины данных процесса | 64 бит |
| IO-Link, содержание данных процесса IN | Измеренное значение расхода 16-бит MDC Контроль расхода воздуха 2-разрядный SSC Измеренное значение температуры 16 бит MDC Контроль температуры 2-разрядный SSC Импульс объема/массы 1 бит SSC |
| IO-Link, Сервисные данные IN | Измеряемое значение объема/массы 32 бита |
| IO-Link, минимальное время цикла | 1.2 мс |
| IO-Link, требуется хранение данных | 500 Байт |
| Диапазон рабочих напряжений постоянного тока | 15 V ... 30 V |
| Ток питания холостого хода | 90 мА |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Заглушки |
| Электрическое подключение 1, система разъемов | M12x1, A-код согласно EN 61076-2-101 |
| Электрическое подключение 1, количество подключений/разъемов | 5 |
| Электрическое подключение 1, схема подключения | 00995383 |
| Тип монтажа | Со сквозным отверстием С H-рейкой |
| Монтажное положение | опционально |
| Пневматическое соединение | Для труб O.D. 6 мм |
| Вес изделия | 160 грамм |
| Материал корпуса | Усиленный полиамидом |
| Тип дисплея | Многоцветный ЖК-дисплей с подсветкой |
| Отображаемые единицы | g г/мин l л/мин m3 м3/ч scf scfm |
| Параметры настройки | IO-Link® Обучение Дисплей и клавиши |
| Защита от несанкционированного доступа | IO-Link PIN-код |
| Степень защиты | IP65 |
| Падение давления | <100 мбар |
| Класс защиты | III |
| Класс коррозионной стойкости CRC | 2 - Умеренная коррозионная нагрузка |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B1/B2-L |
