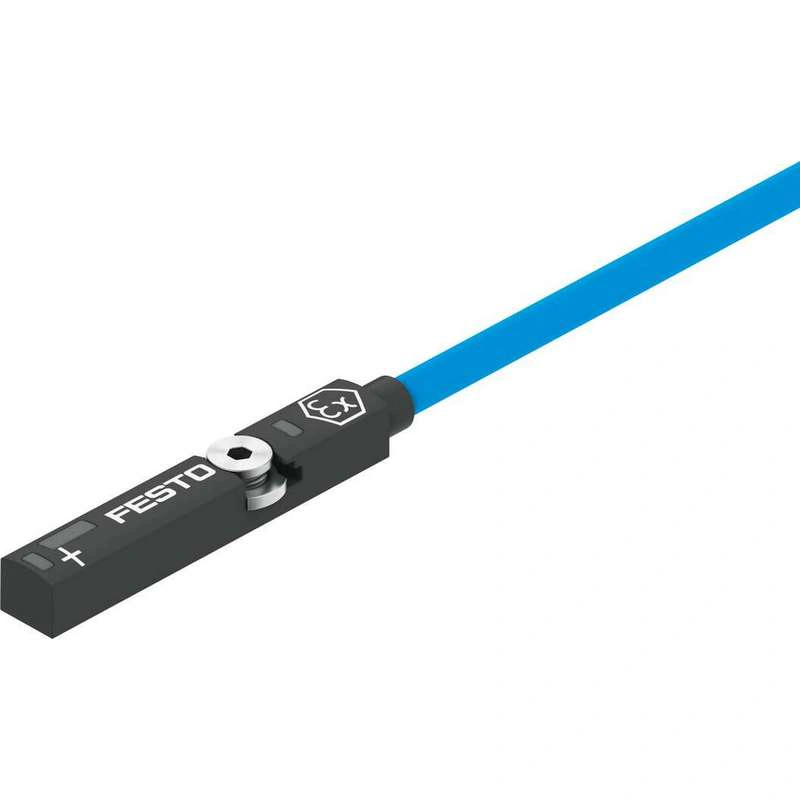

SDBT-MS-20NL-ZN-E-20-LE-EX6
Артикул 8185111
- Вес206 г
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней
sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев
Ключевые параметры
Расчетная Для Т-образного паза
На основе стандарта EN 60947-5-6
Символ 00991433
Одобрение Торговая марка RCM
Категория ATEX для газа II 1грамм
Вид взрывозащиты от воспламенения газа Ex ia IIC T4...T6 Ga
Описание производителя
Бесконтактный выключатель
Технические данные 8185111
Технические характеристики
| Расчетная | Для Т-образного паза |
| На основе стандарта | EN 60947-5-6 |
| Символ | 00991433 |
| Одобрение | Торговая марка RCM |
| Знак CE (см. декларацию соответствия) | В соответствии с Директивой ЕС по электромагнитной совместимости В соответствии с Директивой ЕС по взрывозащите (ATEX) В соответствии с директивой ЕС RoHS |
| Маркировка CE (см. декларацию соответствия) | В соответствии с инструкциями Великобритании по ЭМС В соответствии с инструкциями UK EX В соответствии с инструкциями UK RoHS |
| Взрывозащита | Зона 0 (ATEX) Зона 0 (BR) Зона 0 (CN) Зона 0 (IEC-EX) Зона 0 (KR) Зона 0 (UKEX) Зона 1 (ATEX) Зона 2 (ATEX) Зона 20 (ATEX) Зона 20 (BR) Зона 20 (CN) Зона 20 (IEC-EX) Зона 20 (KR) Зона 20 (UKEX) Зона 21 (ATEX) Зона 22 (ATEX) |
| Категория ATEX для газа | II 1грамм |
| Вид взрывозащиты от воспламенения газа | Ex ia IIC T4...T6 Ga |
| ATEX категория пыли | II 1D |
| Тип взрывозащиты от воспламенения пыли | Ex ia IIIC T135°C Da |
| Сертификация взрывозащиты за пределами ЕС | EPL Da (BR) EPL Da (CN) EPL Da (GB) EPL Da (IECEx) EPL Da (KR) EPL Ga (BR) EPL Ga (CN) EPL Ga (GB) EPL Ga (IEC-EX) EPL Ga (KR) |
| Взрывоопасная температура окружающей среды | T4, при стационарной прокладке кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C T6, при фиксированной прокладке кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C |
| Макс. входное напряжение Ui | 28 V |
| Макс. входной ток Ii | 0.25 A |
| Макс. входная мощность Pi | T4: 350 мВт T6: 72 мВт |
| Эффективная внутренняя индуктивность Li | 30 мкГ |
| Эффективная внутренняя емкость Ci | 79 нФ |
| Орган, выдавший сертификат | 21-AV4BO-0130X 21-AV4BO-0131X CSAE 22UKEX1322X DNV 17.0027 X GYJ20.1106X IECEx PTZ 18.0008X PTZ 16 ATEX 0010 X |
| Специальные характеристики | Маслостойкий |
| Примечание по материалам | Соответствующий требованиям RoHS Без галогенов |
| Инструкция по эксплуатации | Поддержка / обзор приводов и датчиков "Правильный датчик для привода" |
| Измеряемая величина | Положение |
| Принцип измерения | Магниторезистивный |
| Температура окружающей среды | -40 °C ... 85 °C |
| Точность повторения | 0.2 мм |
| Коммутационный выход | NAMUR |
| Функция переключающего элемента | NAMUR |
| Время включения | <1 мс |
| Время выключения | <1 мс |
| Макс. частота переключения | 330 Гц |
| Ток в выключенном состоянии | 0.4 мА ... 1 мА |
| Номинальное рабочее напряжение постоянного тока | 8.2 V |
| Диапазон рабочего напряжения постоянного тока | 7.5 V ... 18 V |
| Остаточная пульсация | 10 % |
| Защита от обратной полярности | Для всех электрических соединений |
| Электрическое подключение 1, тип подключения | Кабель |
| Электрическое подключение 1, система разъемов | Открытый конец |
| Электрическое соединение 1, количество соединений/жилы | 2 |
| Ориентация соединительного патрубка | Встраиваемый |
| Кабель для условий тестирования | Прочность на изгиб: по стандарту Festo Условия испытаний по запросу |
| Длина кабеля | 20 m |
| Характеристика кабеля | Подходит для энергетических цепей Подходит для применения в роботах |
| Цвет оболочки кабеля | Синий |
| Материал оболочки кабеля | TPE-U(PUR) |
| Материал изоляционной оболочки | ПП |
| Концы проводов | Гильза на конце провода |
| Тип крепления | С винтовым зажимом Вставляется в щель сверху |
| Момент затяжки | 0.1 Нм ... 0.6 Нм |
| Макс. момент затяжки | 0.6 Нм |
| Монтажная позиция | опция |
| Вес изделия | 206 грамм |
| Цвет корпуса | Черный |
| Материал корпуса | Усиленный полиамидом Высоколегированная нержавеющая сталь |
| Индикация состояния переключения | Желтый светодиод |
| Температура окружающей среды при движущемся кабеле | -20 °C ... 85 °C |
| Степень защиты | IP65 IP68 |
| Соответствие требованиям LABS (PWIS) | VDMA24364-B2-L |
