Описание производителя

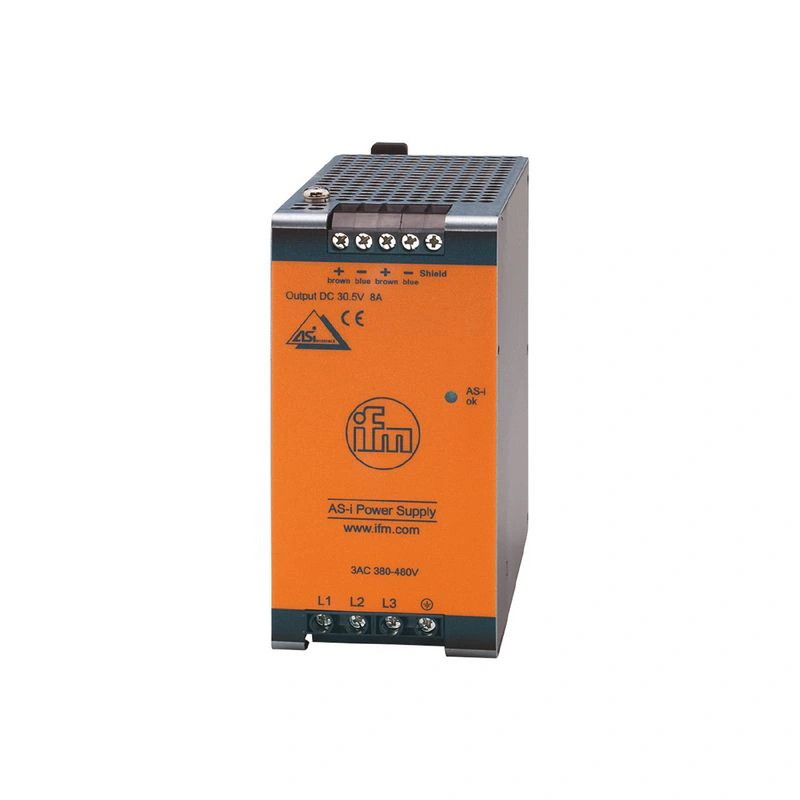

Источник питания AS-Interface Надежное питание модулей, датчиков и исполнительных механизмов Высокая помехоустойчивость и достаточный запас мощности для компенсации пиков тока Надежная развязка помех от основного питания Особенно компактная конструкция Низкий нагрев шкафа управления благодаря высокому КПД
Электрические данные
| Частота переменного тока [Гц] | 47...64 |
| Допуск на рабочее напряжение [%] | 15...20 |
| Номинальное напряжение переменного тока [В] | 400 |
| Диапазон входного напряжения переменного тока [В] | 380...480 |
| Класс защиты | I |
| Защита от перенапряжения | да; (< 36 V) |
| Макс. время задержки включения [мс] | 90 |
| Выходное напряжение AS-i [В] | 30.5 |
| Выходная мощность (постоянная) [Вт] | 244 |
| Выходная мощность (пиковая) [Вт] | 256 |
| Примечание по выходной мощности (пиковая) [Вт] | | кратковременно до емкости шины нагрузки после включения питания |
|
| Коэффициент мощности (номинальное напряжение 400 В переменного тока / 50 Гц) | 0.53 |
| Коэффициент мощности (номинальное напряжение 480 В переменного тока / 50 Гц) | 0.52 |
| запас мощности [%] | 5 |
| Количество выходных цепей | 1 |
| Выходной ток AS-i [A] | 8 |
| Макс. остаточная пульсация [мВ] | 90 |
| Пиковый ток включения (номинальное напряжение 400 В AC / 60 Гц) [A] | 4 |
| Пиковый ток включения (номинальное напряжение 480 В AC / 50 Гц) [A] | 4 |
| Эффективность (номинальное напряжение 400 В переменного тока / 60 Гц) [%] | 92 |
| КПД (номинальное напряжение 480 В переменного тока / 50 Гц) [%] | 92.1 |
| Защита внешнего входа | ≤ B-6 A / ≤ C-3 A |
| Понижение [Вт/К] | 6 (60...70 °C) |
| Время буферизации сети (номинальное напряжение 400 В переменного тока / 60 Гц) [мс] | 34 |
| Время буферизации сети (номинальное напряжение 480 В AC / 50 Гц) [мс] | 53 |
| Входной ток (номинальное напряжение 400 В переменного тока / 60 Гц) [A] | 0.7 |
| Входной ток (номинальное напряжение 480 В переменного тока / 50 Гц) [A] | 0.6 |
| Потеря мощности (номинальное напряжение 400 В переменного тока / 60 Гц) [Вт] | 21.2 |
| Потеря мощности (номинальное напряжение 480 В переменного тока / 50 Гц) [Вт] | 20.9 |
| Встроенная развязка данных | да |
| Защита от обратного питания [В] | 35 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Характеристики перегрузки | постоянный выходной ток |
| Возможно параллельное подключение выходов | нет |
| Возможно последовательное подключение выходов | нет |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Примечание по температуре окружающей среды | | обратите внимание на свободное пространство для конвекции (см. инструкцию по эксплуатации) |
|
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 95; (IEC 60068-2-30) |
| Защита | IP 20 |
| Степень загрязнения | 2; (IEC 62103: токопроводящие загрязнения не допускаются) |
Испытания / одобрения
| ЭМС | | EN 61000-6-1 | | EN 61000-6-2 | | EN 61000-6-3 | | EN 61000-6-4 |
|
| Устойчивость к вибрации | | IEC 60068-2-6 | ± 1,6 мм 2...17,8 Гц / 2 г 17,8...500 Гц |
|
| Устойчивость к ударам | | IEC 60068-2-27 | 30 г 6 мс / 20 г 11 мс |
|
| Коррекция коэффициента мощности (PFC) | met |
Классификация AS-i
Механические данные
| Вес [г] | 950 |
| Тип крепления | рельс; (TH35 (EN 60715)) |
| Размеры [мм] | 124 x 62 x 120 |
| Материалы | стальной лист |
Дисплеи / элементы управления
| Дисплей | | Напряжение AS-i | Светодиод, зеленый |
|
Примечания
Электрическое подключение
| Подключение | винтовые клеммы: |
Диаграммы и графики
| характеристическая кривая для степени эффективности / потери мощности |
| линия характеристик для понижения напряжения |
| характерная линия для времени буферизации сети |
