Описание производителя

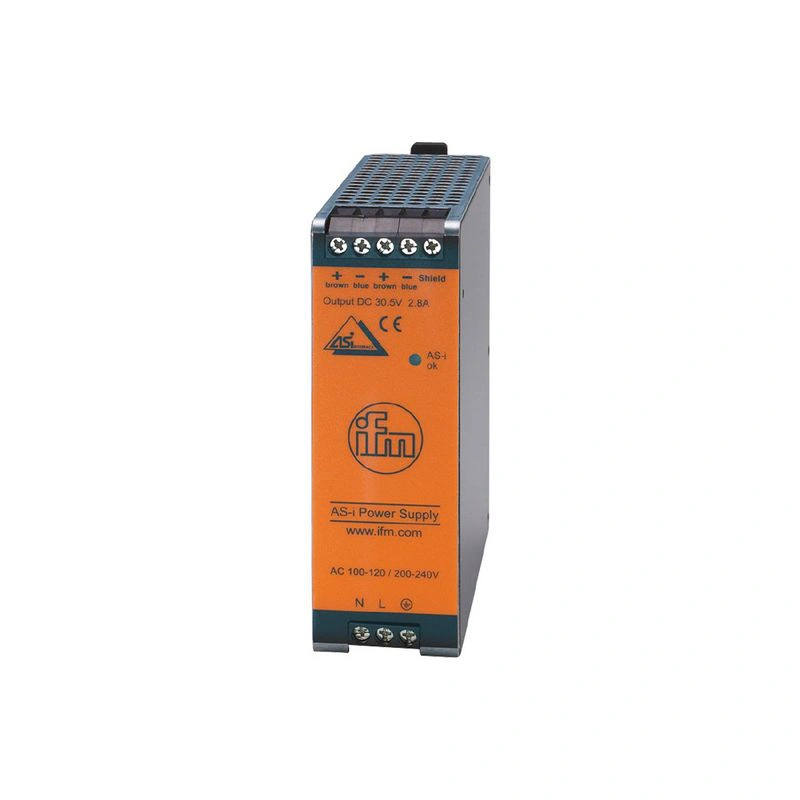

Источник питания AS-Interface Надежное питание модулей, датчиков и исполнительных устройств Высокая помехоустойчивость и достаточный запас мощности для компенсации пиков тока Надежная развязка помех от первичного питания Особенно компактная конструкция Низкий нагрев шкафа управления благодаря высокому КПД
Электрические данные
| Частота переменного тока [Гц] | 47...64 |
| Допуск на рабочее напряжение [%] | 10 |
| Рабочее напряжение [В] | автоматический выбор диапазона |
| Номинальное напряжение переменного тока [В] | 110 / 230 |
| Диапазон входного напряжения переменного тока [В] | 100...120 / 200...240 |
| Класс защиты | I |
| Защита от перенапряжения | да; (< 36 V) |
| Макс. время задержки включения [мс] | 900 |
| Выходное напряжение AS-i [В] | 30.5; (в соответствии с PELV; NEC класс II) |
| Выходная мощность (постоянная) [Вт] | 85 |
| Коэффициент мощности (номинальное напряжение 120 В переменного тока / 60 Гц) | 0.56 |
| Коэффициент мощности (номинальное напряжение 230 В переменного тока / 50 Гц) | 0.47 |
| Количество выходных цепей | 1 |
| Выходной ток AS-i [A] | 2.8 |
| Макс. остаточные пульсации [мВ] | 50 |
| Пиковый ток включения (номинальное напряжение 120 В переменного тока / 60 Гц) [A] | 3 |
| Пиковый ток включения (номинальное напряжение 230 В AC / 50 Гц) [A] | 3 |
| Ограничение пускового тока | да |
| КПД (номинальное напряжение 120 В переменного тока / 60 Гц) [%] | 86.9 |
| КПД (номинальное напряжение 230 В переменного тока / 50 Гц) [%] | 88 |
| Защита внешнего входа | ≤ B-10 A / ≤ C-6 A |
| Вывод [Вт/К] | 0 (60...70 °C) |
| Время буферизации сети (номинальное напряжение 120 В переменного тока / 60 Гц) [мс] | 98 |
| Время буферизации сети (номинальное напряжение 230 В переменного тока / 50 Гц) [мс] | 96 |
| Входной ток (номинальное напряжение 120 В переменного тока / 60 Гц) [A] | 1.44 |
| Входной ток (номинальное напряжение 230 В переменного тока / 50 Гц) [A] | 0.86 |
| Потеря мощности (номинальное напряжение 120 В переменного тока / 60 Гц) [Вт] | 12.9 |
| Потери мощности (номинальное напряжение 230 В переменного тока / 50 Гц) [Вт] | 11.6 |
| Встроенная развязка данных | да |
| Защита от обратного питания [В] | 35 |
Выходы
| Защита от короткого замыкания | да |
| Защита от перегрузки | да |
| Перегрузочные характеристики | постоянный выходной ток |
| Возможно параллельное подключение выходов | нет |
| Возможно последовательное подключение выходов | без |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Примечание по температуре окружающей среды | | обратите внимание на свободное пространство для конвекции (см. инструкцию по эксплуатации) |
|
| Температура хранения [°C] | -40...85 |
| Макс. относительная влажность воздуха [%] | 95; (IEC 60068-2-30) |
| Защита | IP 20 |
| Степень загрязнения | 2; (IEC 62103: токопроводящие загрязнения не допускаются) |
Испытания / одобрения
| ЭМС | | EN 61000-6-1 | | EN 61000-6-2 | | EN 61000-6-4 |
|
| Виброустойчивость | | МЭК 60068-2-6 | ± 1,6 мм 2...17,8 Гц / 2 г 17,8...500 Гц |
|
| Ударопрочность | | IEC 60068-2-27 | 30 g 6 мс / 20 g 11 мс |
|
Классификация AS-i
Механические данные
| Вес [г] | 625 |
| Тип крепления | рельс; (TH35 (EN 60715)) |
| Размеры [мм] | 124 x 40 x 120 |
| Материалы | стальной лист |
Дисплеи / элементы управления
| Дисплей | | Напряжение AS-i | Светодиод, зеленый |
|
Примечания
Электрическое соединение
| Соединение | винтовые клеммы: |
Диаграммы и графики
| характеристическая кривая для степени эффективности / потери мощности |
| характеристическая линия для понижения напряжения |
| характерная линия для времени буферизации сети |
