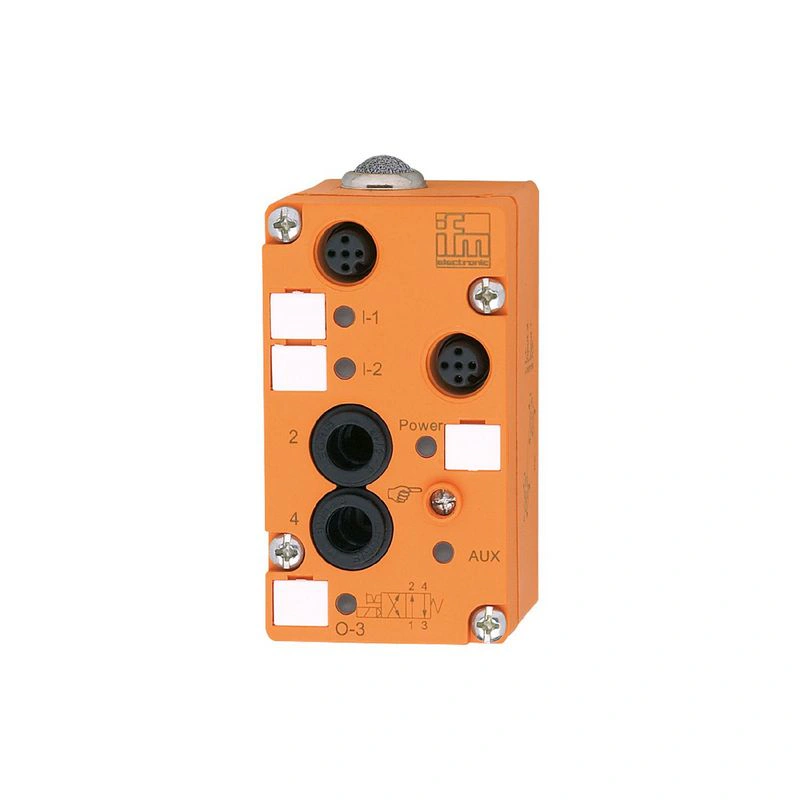

AS-Interface AirBox Для децентрализованного запуска цилиндров и приводов клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и прокладки проводов Простой монтаж и подключение на нижней части модуля
Применение
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 ПОСТОЯННЫЙ ТОК |
| Макс. Потребляемый ток от AS-i [мА] | 165 |
| Дополнительное напряжение питания [В] | 18...30 DC; (к PELV) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество пневматических выходов: 1 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков входов | AS-i |
| Питание [В] | 20...30 |
| Макс. общий номинальный ток входов [мА] | 100 |
| Входной ток высокий [мА] | > 3 |
| Входной ток Низкий [мА] | < 1.5 |
| Высокий уровень переключения [В] | > 10 |
| Цифровые входы с защитой от короткого замыкания | да |
Выходы
| Количество пневматических выходов | 1; (пневматический выход NO/NC с возможностью выбора; моностабильный) |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | 0...55 |
| Указание по температуре окружающей среды | | со специальной обработкой сжатого воздуха: < 0 °C |
|
| Защита | IP 65 |
Испытания / допуски
Классификация AS-i
| Расширенный режим адресации | нет |
| профиль AS-i | S-3.F |
| Конфигурация входов/выходов AS-i [шестнадцатеричная] | 3 |
| Идентификационный код AS-i [шестнадцатеричный] | F |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | гнездо | I-1 | I-1 / I-2 | O-3 | - | | штырь | 4 | 2 / 4 | - | - |
|
Механические данные
| Вес [г] | 245 |
| Тип монтажа | винтовой монтаж |
| Материалы | ПБТ |
| Пневматическая система | 1 x 4/2-ходовой седельный клапан |
| Диапазон рабочего давления [бар] | 3...8 |
| Диапазон рабочего давления [МПа] | 0.3...0.8 |
| Примечание по диапазону рабочего давления | | вкл. возможные пики давления |
|
| Расход воздуха при 6/5 бар [л/мин] | 500 |
| Расход воздуха при 6/0 бар [л/мин] | 700 |
| Допустимый сжатый воздух | фильтрованный (5 мкм); со смазкой (ISO-VG10) или без смазки |
| Вспомогательный воздух 90 % вакуум [бар] | 3...8 |
| Вспомогательный воздух 90 % вакуум [МПа] | 0.3...0.8 |
| Трубные фитинги | Legris LF 3000/8 / LF 3000/4 |
| Выхлопные газы | встроенная вытяжка |
Дисплеи / элементы управления
| Дисплей | | работа | Светодиод, зеленый | | функция | Светодиод, желтый |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Примечания
| Примечания | | См. указания по сжатому воздуху и ЭМС/ESD в разделе "Скачать" |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | контактные штыри к нижней части модуля, FK-E / PG: |
| Соединение | Разъем: M12 |
