Описание производителя

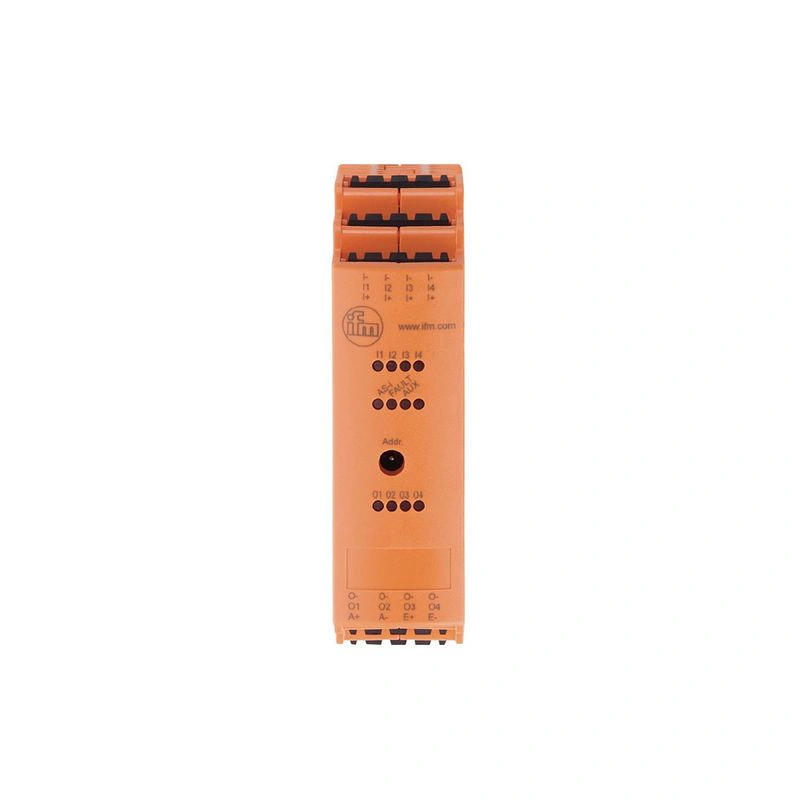

Модуль шкафа управления AS-Interface Для использования в шкафах управления Простое и быстрое подключение с помощью зажимов в клетке Особенно компактная конструкция Двойные клеммы для шлейфового подключения к источнику напряжения Четко видимые мощные светодиоды для индикации работы, состояния переключения и функций
Применение
| Применение | Монтаж в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. Потребляемый ток от AS-i [мА] | 250 |
| Дополнительное напряжение питания [В] | 20...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания [мА] | 4000; (AUX) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков входов | AS-i |
| Питание [В] | 18...30; (ПОСТОЯННЫЙ ТОК) |
| Макс. суммарный номинальный ток входов [мА] | 200 |
| Входной ток высокий [мА] | 6...10 |
| Входной ток Низкий [мА] | 0...2 |
| Высокий уровень переключения [В] | > 11 |
| Цифровые входы с защитой от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения постоянного тока [В] | 20...30; (AUX) |
| Макс. токовая нагрузка на каждый выход [мА] | 1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов суммарная [A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделены | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...70 |
| Указание по температуре окружающей среды | | указанное в руководстве по эксплуатации снижение токовой нагрузки учитывается при следующей температуре окружающей среды: > 60 °C |
|
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 2000 |
| Защита | IP 20 |
| Степень загрязнения | 2 |
Испытания / допуски
| ЭМС | | EN 61000-6-2 | | EN 62026-2 | | EN 50581 |
|
| Время наработки на отказ [годы] | 184 |
| Примечания | Питание устройства должно осуществляться от изолированного источника.; Данный источник напряжения должен иметь вторичный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы можно использовать источник питания класса 2 для питания AUX. |
Классификация AS-i
| AS-i версия | 2.11; 3.0 |
| AS-i адресация | гнездо адресации |
| Расширенный режим адресации | нет |
| Профиль AS-i | S-7.0.E |
| Конфигурация входов/выходов AS-i [hex] | 7 |
| Идентификационный код AS-i [шестнадцатеричный] | 0.E |
| сертификат AS-i | 37301 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | I-1 | I-2 | I-3 | I-4 | | Выход | O-1 | O-2 | O-3 | O-4 |
|
Механические данные
| Вес [г] | 141 |
| Тип монтажа | монтаж на DIN-рейку |
| Материалы | PC-GF20 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4, O1...O4 | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Принадлежности
Примечания
| Примечания | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически подключены с помощью кабеля AS-i. |
|
| Количество комплектов | 1 шт. |
Электрическое подключение
| Подключение | штырьковый коллектор: |
