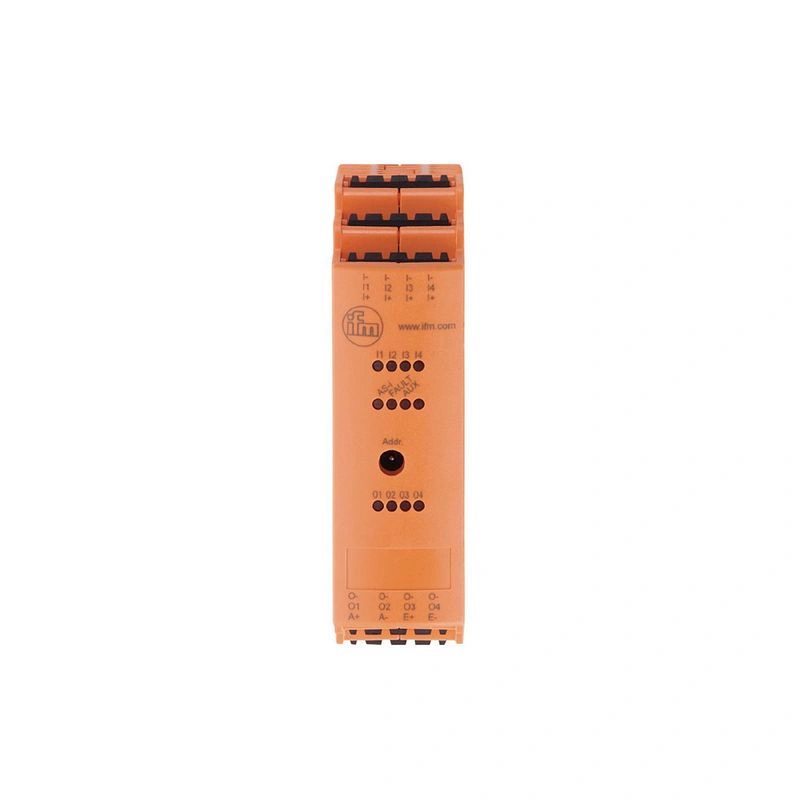

Применение
| Применение | Установка в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 26.5…31.6 DC |
| Макс. Потребляемый ток от AS-i [мА] | 50 |
| Дополнительное напряжение питания [В] | 20…30 DC; (AUX) |
| Макс. ток, потребляемый от дополнительного источника питания [мА] | 4300; (AUX) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AUX |
| Питание [В] | 18…30; (DC) |
| Макс. общий номинальный ток входов [мА] | 200 |
| Входной ток высокий [мА] | 6…10 |
| Входной ток Низкий [мА] | 0…2 |
| Высокий уровень переключения [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Цепь | PNP |
| Диапазон напряжения постоянного тока [В] | 20…30; (AUX) |
| Макс. Токовая нагрузка на выход [мА] | 1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходы всего [A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания исполнительных механизмов | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…70 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Максимально. высота над уровнем моря [м] | 2000 |
| Защита | IP 20 |
| Степень загрязнения | 2 |
Испытания / сертификаты
| ЭМС |
| |||
| MTTF [годы] | 186 | |||
| Примечания | Питание устройства должно осуществляться от изолированного источника.; Этот источник напряжения должен иметь вторичный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы для питания AUX можно использовать источник питания класса 2. |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 | |||||||||||||||
| AS-i адресация | гнездо адресации | |||||||||||||||
| Режим расширенной адресации | нет | |||||||||||||||
| Профиль AS-i | S-7.0.E | |||||||||||||||
| Конфигурация входов/выходов AS-i [hex] | 7 | |||||||||||||||
| AS-i ID код [шестнадцатеричный] | 0.E | |||||||||||||||
| Сертификат AS-i | 37302 | |||||||||||||||
| Назначение битов данных |
|
Механические данные
| Вес [г] | 143 |
| Тип монтажа | монтаж на DIN-рейку |
| Материалы | PC-GF20 |
Дисплеи / элементы управления
| Дисплей |
|
Принадлежности
| Принадлежности (опция) |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревой заголовок |
