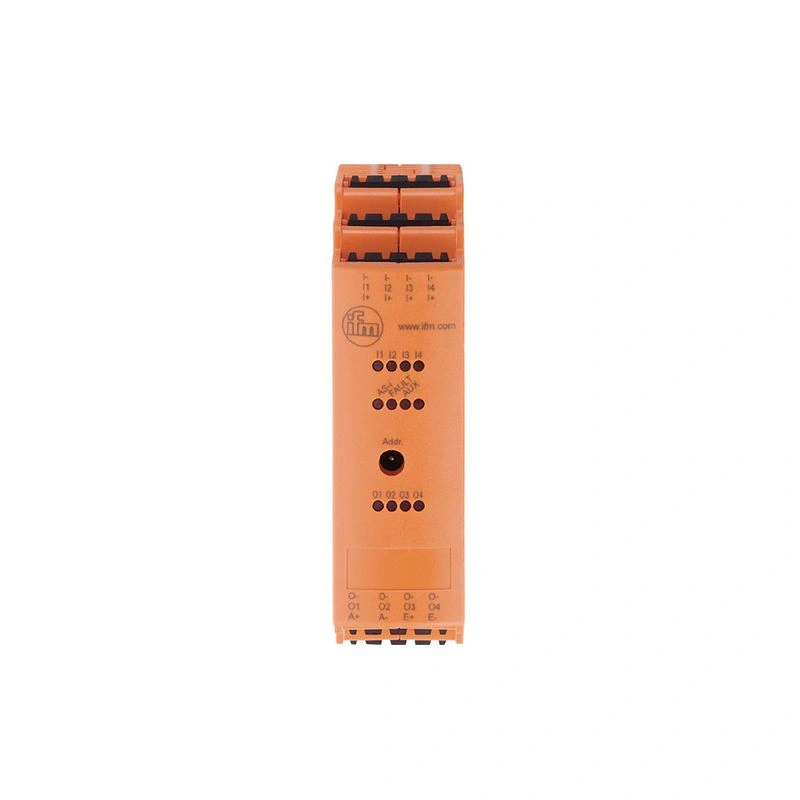

Модуль шкафа управления AS-Interface IFM SmartLine25 4DI 4DO A/B T C
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Модуль шкафа управления AS-Interface

AC2261

Артикул SmartLine25 4DI 4DO A/B T C
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Расчетный только для работы с AS-i мастерами с профилем M4
Применение Установка в шкафах управления
Рабочее напряжение [В] 26.5...31.6 DC
Макс. потребление тока от AS-i [мА] 250
Дополнительное напряжение питания [В] 20...30 DC
Макс. Ток потребления от дополнительного питания [мА] 4000; (AUX)

Описание производителя

Модуль шкафа управления AS-Interface Для использования в шкафах управления Простое и быстрое подключение с помощью зажимов в клетке Особенно компактная конструкция Двойные клеммы для шлейфового подключения к источнику напряжения Четко видимые мощные светодиоды для индикации работы, состояния переключения и функций

Технические данные SmartLine25 4DI 4DO A/B T C

Применение

Расчетныйтолько для работы с AS-i мастерами с профилем M4
ПрименениеУстановка в шкафах управления

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. потребление тока от AS-i [мА]250
Дополнительное напряжение питания [В]20...30 DC
Макс. Ток потребления от дополнительного питания [мА]4000; (AUX)
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP; (тип 2 в соответствии с IEC 61131-2)
Питание датчиков входовAS-i
Питание [В]18...30; (DC)
Макс. общий номинальный ток входов [мА]200
Входной ток высокий [мА]6...10
Входной ток Низкий [мА]0...2
Высокий уровень переключения [В]> 11
Цифровые входы с защитой от короткого замыканияда

Выходы

Количество цифровых выходов4
ЦепьPNP
Диапазон напряжения постоянного тока [В]20...30; (AUX)
Макс. токовая нагрузка на выход [мА]1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Макс. токовые выходы нагрузки всего [A]4
Защита от короткого замыканияда
Электрически разделеныда
Выходы питания приводаAUX

Условия эксплуатации

Температура окружающей среды [°C]-25...70
Указание на температуру окружающей среды
снижение токовой нагрузки, указанное в руководстве по эксплуатации, должно учитываться при следующей температуре окружающей среды: > 60 °C
Макс. относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [м]2000
ЗащитаIP 20
Степень загрязнения2

Испытания / одобрения

ЭМС
EN 61000-6-2
EN 62026-2
EN 50581
Срок службы [лет]235
ПримечанияПитание устройства должно осуществляться от изолирующего источника.; Данный источник напряжения должен иметь дополнительный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы для питания AUX можно использовать источник питания класса 2.

Классификация AS-i

Версия AS-i3.0
адресация AS-iгнездо адресации
Режим расширенной адресациида
Профиль AS-iS-7.A.7
Конфигурация AS-i I/O [hex]7
Идентификационный код AS-i [шестнадцатеричный]A.7
Сертификат AS-i60702
Назначение битов данных
бит данныхD0D1D2D3
входI-1I-2I-3I-4
ВыходO-1O-2O-3O-4

Механические данные

Вес [г]150
Тип креплениямонтаж на DIN-рейку
МатериалыPC-GF20

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый I1...I4, O1....O4
работаСветодиод, зеленый AS-i, AUX
ошибкиСветодиод, красный

Принадлежности

Принадлежности (опция)
разъемы

Примечания

Примечания
Не подключайте ни одну из следующих точек к внешнему потенциалу:
I-, I+, I1, I2, I3, I4
Соединения электрически подключены с помощью кабеля AS-i.
Количество в упаковке1 шт.

Электрическое подключение

Подключениештыревой заголовок:
