AS-Interface AirBox IFM AirBox 5/2 2DI-Y II 3D

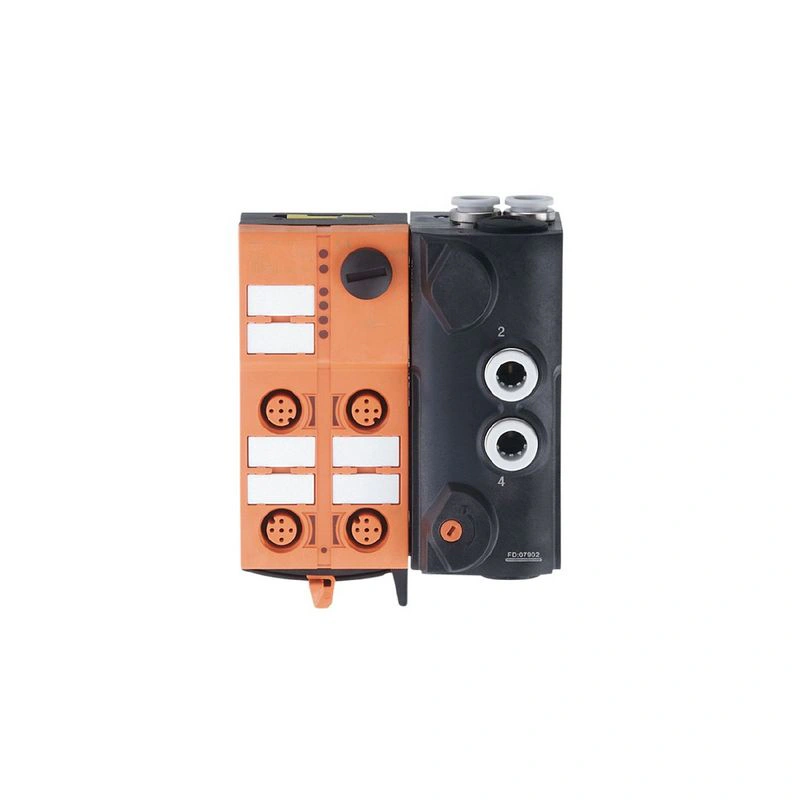

Внешний вид может отличаться. Сверяйте артикул по документации производителя.
AS-Interface AirBox

AC246A

Артикул AirBox 5/2 2DI-Y II 3D
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение Модуль AS-i ATEX
Рабочее напряжение [В] 26.5...31.6 ПОСТОЯННЫЙ ТОК
Макс. потребление тока от AS-i [мА] 300
Встроенный сторожевой таймер да
Количество входов и выходов Количество цифровых входов: 2; Количество пневматических выходов: 1
Количество цифровых входов 2

Описание производителя

AS-Interface AirBox Для децентрализованного запуска цилиндров и приводов клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и подключения Простой монтаж и подключение без инструментов благодаря технологии быстрого монтажа

Технические данные AirBox 5/2 2DI-Y II 3D

Применение

ПрименениеМодуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]26.5...31.6 ПОСТОЯННЫЙ ТОК
Макс. потребление тока от AS-i [мА]300
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 2; Количество пневматических выходов: 1

Входы

Количество цифровых входов2
Входная цепь цифровых входовPNP
Питание датчиков входовAS-i
Источник питания [В]20...30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]200
Входной ток Высокий [мА]6...10
Входной ток низкий [мА]0...2
Высокий уровень переключения [В]> 11
Цифровые входы с защитой от короткого замыканияда

Выходы

Электрическая конструкцияAS-i
Количество пневматических выходов1

Условия эксплуатации

Температура окружающей среды [°C]-10...50
ЗащитаIP 50

Испытания / допуски

Маркировка ATEXДиаграммы и графики AC246A II 3D Ex tc IIIB T80°C Dc X IP50
ЭМС
EN 50295
Сроки наработки на отказ [лет]351

Классификация AS-i

Версия AS-i2.11; 3.0
Адресация AS-iгнездо адресации
Расширенный режим адресациинет
Профиль AS-iS-3.F.F
Конфигурация AS-i I/O [hex]3
AS-i ID код [hex]F.F
Ожидается получение сертификата AS-iда
Назначение битов данных
бит данныхD0D1D2D3
вход1234
гнездоI-1/2I-1/2 I-2--
штырь42 4--
пневматический выход--4-

Механические данные

Вес [г]403
Тип монтажабыстрый монтаж
МатериалыPA; POM; прокалывающие контакты: CuSn6 никелированный и луженый
Пневматическая система1 x 5/2-ходовой золотник (без перекрытия)
Диапазон рабочего давления [бар]3...8
Диапазон рабочего давления [МПа]0.3...0.8
Расход воздуха при давлении 6/5 бар [л/мин]500
Допустимый сжатый воздухсжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное управлениенажатие/отпускание или нажатие/поворот/блокировка
Трубчатые фитинги8 мм
Вытяжкавыхлопные газы могут отводиться через трубный патрубок

Дисплеи / элементы управления

Дисплей
работасветодиод, зеленый
ошибкиСветодиод, красный
функцияСветодиод, желтый

Электрическое подключение

Подключение модуляПлоские кабели

Принадлежности

Поставляемые предметы
нижняя часть
Аксессуары (опционально)
Монтажная пластина:, E74999
Нижняя часть модуля:, E75000
Защитный колпачок: M12, E73004
уплотнительные заглушки:, E75231
Противоударный корпус:, E7000A
глушитель:, E75232
Вставной Г-образный фитинг:, E75228
Вставной Т-образный фитинг:, E75227

Примечания

Примечания
Необходимо обеспечить механическую защиту.
В противном случае устройство должно быть установлено вместе с противоударным кожухом (E7000A).
При отсутствии пневматического привода необходимо установить уплотнительную заглушку E75231.
Избегайте попадания грязи и пыли.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
L-, L+, I-1/2, I-2
Соединения электрически подключены с помощью кабеля AS-i.
См. указания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"
Количество в упаковке1 шт.

Электрическое подключение

Подключениетехнология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации

Диаграммы и графики

Пневматический символ
Диаграммы и графики AC246A
1 x 5/2-ходовой золотниковый клапан (без перекрытия) моностабильный
