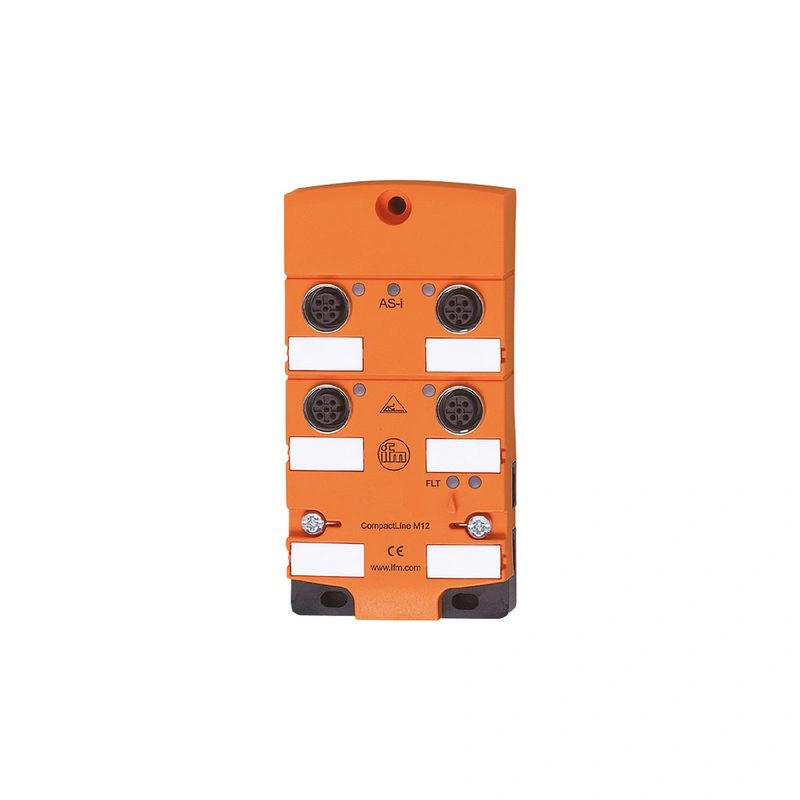

Модуль AS-Interface CompactLine
Приложение
| Приложение | полевая установка |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. Потребляемый ток от AS-i [мА] | 220 |
| Макс. общая токовая нагрузка [A] | 4 |
| Дополнительное напряжение питания [В] | 10...30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания [мА] | 4000; (AUX) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 2; Количество цифровых выходов: 2 |
Входы
| Количество цифровых входов | 2 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| Источник питания [В] | 20...30; (ПОСТОЯННЫЙ ТОК) |
| Макс. Общий номинальный ток входов [мА] | 180 |
| Ограничение входного тока [мА] | 15 |
| Входной ток Высокий [мА] | 6...10 |
| Входной ток Низкий [мА] | 0...2 |
| Высокий уровень переключения [В] | > 11 |
| Цифровые входы, защищенные от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 2 |
| Цепь | PNP |
| Диапазон напряжения постоянного тока [В] | 10...30; (AUX) |
| Макс. токовая нагрузка на выход [мА] | 2000; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходы суммарная [A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделенные | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...80 |
| Температура хранения [°C] | -25...80 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 2000 |
| Защита | IP 67; (при использовании плоских кабелей E7400x / E7401x) |
Испытания / допуски
| ЭМС | | EN 61000-6-2 | | EN 62026-2 | | EN 50581 |
|
| Сроки наработки на отказ [годы] | 251 |
| Допуск UL | |
Классификация AS-i
| версия AS-i | 2.11; 3.0 |
| Адресация AS-i | Возможна ИК-адресация |
| Режим расширенной адресации | да |
| Профиль AS-i | S-B.A.E |
| Конфигурация AS-i I/O [hex] | B |
| Идентификационный код AS-i [шестнадцатеричный] | A.E |
| Сертификат AS-i | 128501 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | - | - | 3 | 4 | | розетка | - | - | I-3 | I-4 | | вывод | - | - | 2+4 | 2+4 | | Выход | 1 | 2 | - | - | | розетка | O-1 | O-2 | - | - | | контакт | 4 | 4 | - | - |
|
Механические данные
| Вес [г] | 288.5 |
| Тип монтажа | Плоские кабели AS-i с возможностью прямого подключения |
| Размеры [мм] | 118.2 x 60 x 27 |
| Материалы | PA; розетка: нержавеющая сталь (1.4404 / 316L); резьбовые вставки в нижней части: нержавеющая сталь (1.4404 / 316L); уплотнительное кольцо: EPDM; винты: нержавеющая сталь (1.4578 / 316Cu); прокалывающие контакты: CuSn6 никелированные и луженые |
| Материал уплотнения | EPDM |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | светодиод, желтый I1...I2, O1...O2 | | работа | Светодиод, зеленый AS-i, AUX | | ошибки | Светодиод, красный |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Принадлежности
| Принадлежности (опция) | | Гильза из нержавеющей стали, для установки в случае высоких механических нагрузок, E70402 |
|
Примечания
| Примечания | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | I-, I+, I1, I2 | | Соединения электрически подключаются с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Входы
| Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - Выходы
| Разъем: M12; кодировка: A; Уплотнение: EPDM |
