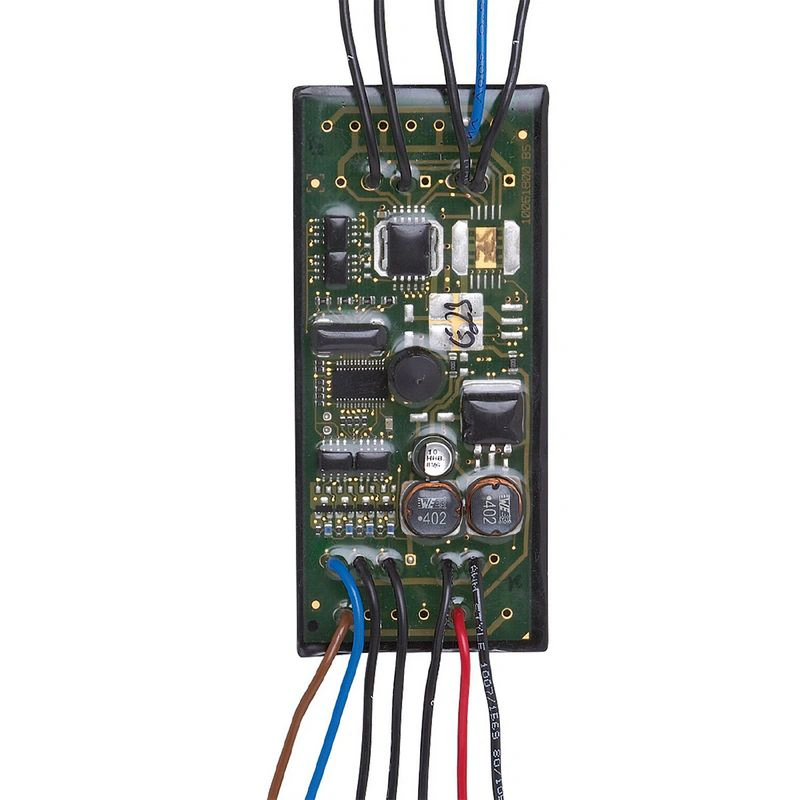

Модуль печатной платы AS-Interface IFM CabinetModule 4DI 4DO T W
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Модуль печатной платы AS-Interface

AC2709

Артикул CabinetModule 4DI 4DO T W
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение корпус для монтажа на панель
Рабочее напряжение [В] 26.5...31.6 DC
Макс. Потребляемый ток от AS-i [мА] 250
Макс. токовая нагрузка общая [A] 0.2; (общий ток для всех входов и выходов, питаемых от AS-i: 200 мА)
Количество входов и выходов Количество цифровых входов: 4; Количество цифровых выходов: 4
Количество цифровых входов 4

Описание производителя

Модуль печатной платы AS-Interface Для установки в небольших корпусах, шкафах управления и панелях оператора Простое и быстрое подключение с помощью проволочных жгутов Особенно компактная конструкция Для интеграции механических выключателей в сети AS-i AS-i соединение для четырех устройств управления и сигнализации

Технические данные CabinetModule 4DI 4DO T W

Применение

Применениекорпус для монтажа на панель

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. Потребляемый ток от AS-i [мА]250
Макс. токовая нагрузка общая [A]0.2; (общий ток для всех входов и выходов, питаемых от AS-i: 200 мА)

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP
Питание датчиков входовAS-i
Питание [В]15...30; (ПОСТОЯННЫЙ ТОК)
Макс. Суммарный номинальный ток входов [мА]200
Входной ток высокий [мА]> 3
Входной ток Низкий [мА]< 1.5
Высокий уровень коммутации [В]> 10
Цифровые входы защищены от короткого замыканияда

Выходы

Электрическая конструкцияPNP
Количество цифровых выходов4
ЦепьPNP
Макс. токовая нагрузка на выход [мА]50
Защита от короткого замыканияда
Электрически разделенныйда
Выходы питания приводаAS-i

Условия эксплуатации

Температура окружающей среды [°C]-25...60
ЗащитаIP 20

Испытания / допуски

ЭМС
EN 50295
MTTF [годы]322

Классификация AS-i

Версия AS-i2.1
Расширенный режим адресациинет
Профиль AS-iS-7.0.F
Конфигурация AS-i I/O [hex]7
Идентификационный код AS-i [шестнадцатеричный]0.F

Механические данные

Вес [г]115
Тип монтажадля корпуса Moeller RMQ-Titan: I3M, I4M, I6M

Дисплеи / элементы управления

Дисплей
эксплуатацияСветодиод, зеленый

Примечания

Примечания
Печатная плата также может быть встроена в корпус RMQ22.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
O-, I+, I1, I2, I3, I4
Соединения электрически подключены с помощью кабеля AS-i.
Установите устройство так, чтобы исключить прикосновение к открытым частям.
Количество комплектов1 шт.

Электрическое подключение

СоединениеКабель: 0.2 m
