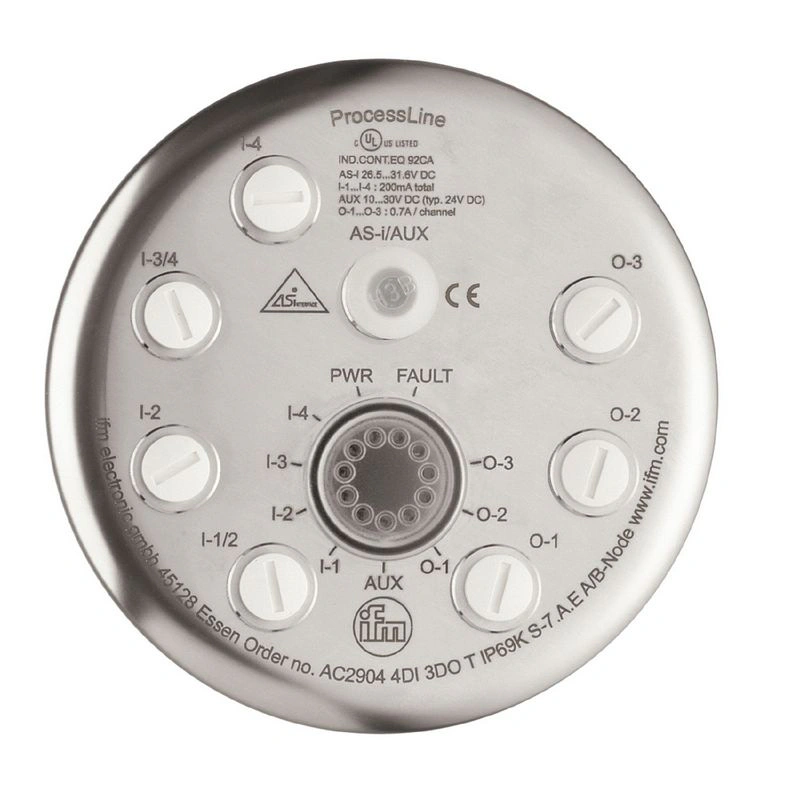

Модуль AS-Interface ProcessLine IFM ProcessLine 4DI 3DOT IP69K
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Модуль AS-Interface ProcessLine

AC2904

Артикул ProcessLine 4DI 3DOT IP69K
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение гигиенические и влажные зоны в пищевой промышленности
Рабочее напряжение [В] 26.5...31.6 DC
Макс. ток, потребляемый от AS-i [мА] 240
Дополнительное напряжение питания [В] 20...30 DC; (AUX)
Макс. ток, потребляемый от дополнительного источника питания [мА] 2100; (AUX)
Встроенный сторожевой таймер да

Описание производителя

Модуль AS-Interface ProcessLine Специально для использования во влажных помещениях в пищевой промышленности и производстве напитков Гигиеничный дизайн без углов и кромок Устойчивость к очистке под высоким давлением с использованием агрессивных чистящих средств Четко видимые мощные светодиоды для индикации работы, состояния переключения и ошибок Питание AS-i и 24 В через общий разъем M12

Технические данные ProcessLine 4DI 3DOT IP69K

Применение

Применениегигиенические и влажные зоны в пищевой промышленности

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. ток, потребляемый от AS-i [мА]240
Дополнительное напряжение питания [В]20...30 DC; (AUX)
Макс. ток, потребляемый от дополнительного источника питания [мА]2100; (AUX)
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 3

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP; (тип 2 в соответствии с IEC 61131-2)
Питание датчиков входовAS-i
Питание [В]18...30
Макс. общий номинальный ток входов [мА]200
Входной ток высокий [мА]6...10
Входной ток низкий [мА]0...2
Уровень переключения высокий [В]> 11
Цифровые входы, защищенные от короткого замыканияда

Выходы

Количество цифровых выходов3
ЦепьPNP
Диапазон напряжения постоянного тока [В]20...30; (AUX)
Макс. токовая нагрузка на каждый выход [мА]700; (категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Макс. общая токовая нагрузка выходов [A]2.1
Защита от короткого замыканияда
Электрически разделенныйда

Условия эксплуатации

Температура окружающей среды [°C]-5...70
ЗащитаIP 68; IP 69K

Тесты / допуски

EMC
EN 62026-2
EN 61000-6-2
Сроки наработки на отказ [лет]160

Классификация AS-i

Версия AS-i2.1
Расширенный режим адресациида
Профиль AS-iS-7.A.E
Конфигурация входов/выходов AS-i [шестнадцатеричная]7
Идентификационный код AS-i [шестнадцатеричный]A.E
Сертификат AS-i101107
Назначение битов данных
бит данныхD0D1D2D3
вход1234
розеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4
контакт42 442 4
Выход123-
гнездоO-1O-2O-3-
штифт444-

Механические данные

Вес [г]632
Размеры [мм]Ø 137.3 / L = 80
Материалырезьбовая втулка: нержавеющая сталь (1.4404 / 316L); LED-Fenster: PC; Уплотнительное кольцо: EPDM; Защитный колпачок: PP

Дисплеи / элементы управления

Дисплей
работаСветодиод, зеленый
ошибкиСветодиод, красный
функцияСветодиод, желтый

Электрическое подключение

Подключение модуляM12

Аксессуары

Аксессуары (опционально)
Динамометрический ключ:, E70390
Защитный колпачок: M12, E70297
Разветвительная коробка для плоского кабеля:, E70354

Примечания

Примечания
Входы и выходы должны быть электрически изолированы.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
I-, I+, I-1/2, I-2, I-3/4, I-4
Соединения электрически связаны с кабелем AS-i.
Длина круглого кабеля, подключенного к AS-i/AUX, не должна превышать 2 м.
Количество в упаковке1 шт.

Электрическое подключение - AS-i

Разъем: M12; кодировка: A; Момент затяжки: 1.2...1.4 Нм

Электрическое подключение - Входы

ПодключениеРазъем: M12; кодировка: A; момент затяжки: 1.2...1.4 Нм

Электрическое соединение - Выходы

Разъем: M12; кодировка: A; момент затяжки: 1.2...1.4 Нм
