Описание производителя

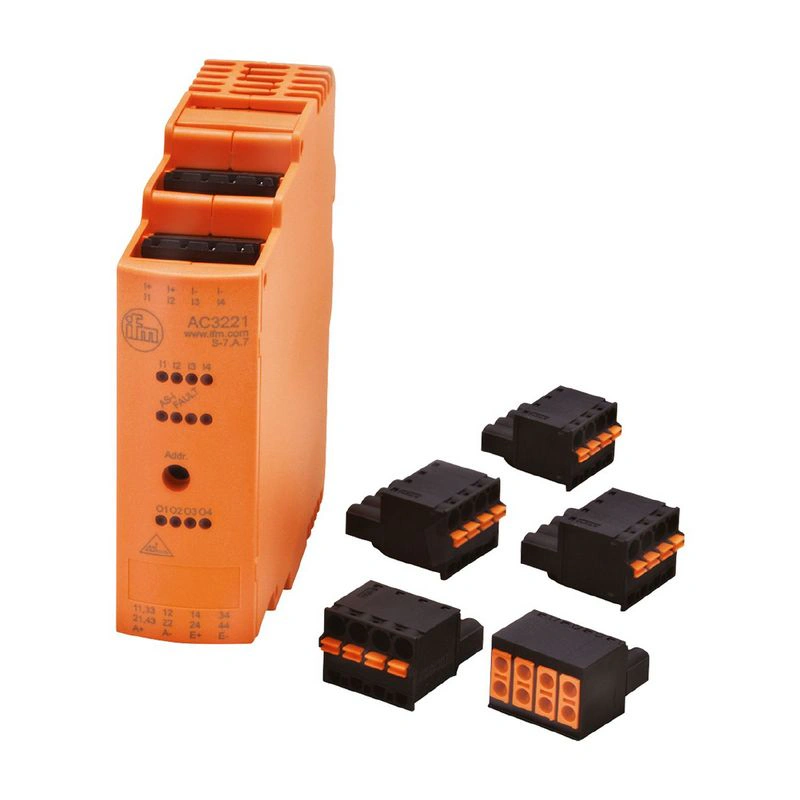

Модуль шкафа управления AS-Interface Для использования в шкафах управления Простое и быстрое подключение с помощью зажимов в клетке Особенно компактная конструкция Двойные клеммы для шлейфового подключения к источнику напряжения Четко видимые мощные светодиоды для индикации работы, состояния переключения и функций
Применение
| Конструкция | только для работы с AS-i мастерами с профилем M4 |
| Применение | Установка в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 ПОСТОЯННЫЙ ТОК |
| Макс. Потребляемый ток от AS-i [мА] | 300 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| Питание [В] | 18...30; (ПОСТОЯННЫЙ ТОК) |
| Макс. общий номинальный ток входов [мА] | 200 |
| Входной ток Высокий [мА] | 6...10 |
| Входной ток Низкий [мА] | 0...2 |
| Уровень переключения высокий [В] | > 11 |
| Цифровые входы, защищенные от короткого замыкания | да |
Выходы
| Диапазон напряжения постоянного тока [В] | 24; (выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 24 В постоянного тока) |
| Диапазон напряжения переменного тока [В] | 10...240; (Выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 240 В переменного тока) |
| Макс. токовая нагрузка на каждый выход [мА] | 6000; (омическое сопротивление) |
| Макс. токовые выходы нагрузки суммарно [A] | 24; (омическое сопротивление) |
| Общий номинальный ток для выходов (UL) [A] | 6; (омическое сопротивление) |
| Количество релейных выходов | 4 |
| Устойчивость к короткому замыканию | нет |
| Электрически разделены | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...65 |
| Примечание по температуре окружающей среды | | указанное в инструкции по эксплуатации снижение токовой нагрузки должно учитываться при следующей температуре окружающей среды: > 55 °C |
|
| Температура хранения [°C] | -25...75 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 2000 |
| Защита | IP 20 |
| Степень защиты Клеммы | IP 20 |
| Степень загрязнения | 2 |
Испытания / одобрения
| ЭМС | | EN 62026-2 | | EN 61000-6-2 | | EN 61000-6-3 |
|
| Время наработки на отказ [лет] | 295 |
Классификация AS-i
| Версия AS-i | 3.0 |
| Адресация AS-i | адресная розетка |
| Расширенный режим адресации | да |
| Профиль AS-i | S-7.A.7 |
| Конфигурация входов/выходов AS-i [hex] | 7 |
| AS-i ID код [гекс] | A.7 |
| Код AS-i ID1 [шестнадцатеричный] | 7; (фиксированный) |
| Сертификат AS-i | 124301 |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | I-1 | I-2 | I-3 | I-4 | | Выход | O-1 | O-2 | O-3 | O-4 |
|
Механические данные
| Вес [г] | 211.55 |
| Тип крепления | монтаж на DIN-рейку |
| Материалы | пластик; PC-GF20 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4, O1...O4 | | работа | Светодиод, зеленый AS-i | | ошибки | Светодиод, красный |
|
Аксессуары
Примечания
| Примечания | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически подключены с помощью кабеля AS-i. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | штыревые головки: 4 x ; Расстояние между ними: 5.0 мм |
