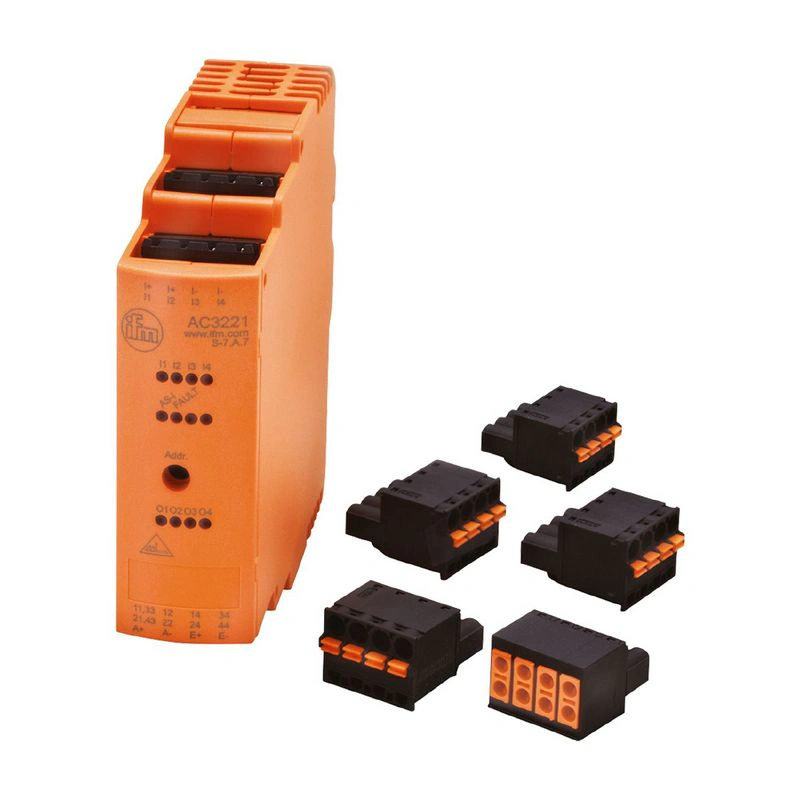

Применение
| Исполнение | только для работы с AS-i мастерами с профилем M4 |
| Применение | Монтаж в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 18…31.6 DC |
| Макс. потребление тока от AS-i [мА] | 30 |
| Дополнительное напряжение питания [В] | 20…30 DC; (AUX) |
| Макс. ток, потребляемый от дополнительного источника питания [мА] | 1100; (AUX) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков входов | AUX |
| Питание [В] | 18…30; (DC AUX) |
| Макс. общий номинальный ток входов [мА] | 1000 |
| Входной ток Высокий [мА] | 6…10 |
| Входной ток Низкий [мА] | 0…2 |
| Высокий уровень коммутации [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Диапазон напряжения постоянного тока [В] | 24; (AUX; Выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 24 В DC) |
| Диапазон напряжения переменного тока [В] | 10…240; (Выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 240 В AC) |
| Макс. токовая нагрузка на выход [мА] | 6000; (омическое сопротивление) |
| Макс. токовая нагрузка выходов общая [A] | 6; (омическое сопротивление) |
| Количество релейных выходов | 4 |
| Устойчивость к короткому замыканию | нет |
| Электрически разделенные | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…65 | |
| Примечание по температуре окружающей среды |
| |
| Температура хранения [°C] | -25…75 | |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) | |
| Макс. высота над уровнем моря [м] | 2000 | |
| Защита | IP 20 | |
| Степень защиты клемм | IP 20 | |
| Степень загрязнения | 2 |
Тесты / допуски
| ЭМС |
| |||
| Время наработки на отказ [лет] | 248 | |||
| Примечания | Питание устройства должно осуществляться от изолированного источника.; Этот источник напряжения должен иметь вторичный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы можно использовать источник питания класса 2 для питания AUX. |
Классификация AS-i
| Версия AS-i | 3.0 | |||||||||||||||
| Адресация AS-i | гнездо адресации | |||||||||||||||
| Расширенный режим адресации | да | |||||||||||||||
| Профиль AS-i | S-7.A.7 | |||||||||||||||
| Конфигурация входов/выходов AS-i [hex] | 7 | |||||||||||||||
| AS-i ID код [шестнадцатеричный] | A.7 | |||||||||||||||
| Код AS-i ID1 [шестнадцатеричный] | 7; (фиксированный) | |||||||||||||||
| Сертификат AS-i | 124301 | |||||||||||||||
| Назначение битов данных |
|
Механические данные
| Вес [г] | 221.5 |
| Тип монтажа | монтаж на DIN-рейку |
| Материалы | пластик; PC-GF20 |
Дисплеи / элементы управления
| Дисплей |
|
Принадлежности
| Поставляемые предметы |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Подключение | контактные головки: 4 x ; Расстояние между ними: 5.0 мм |
