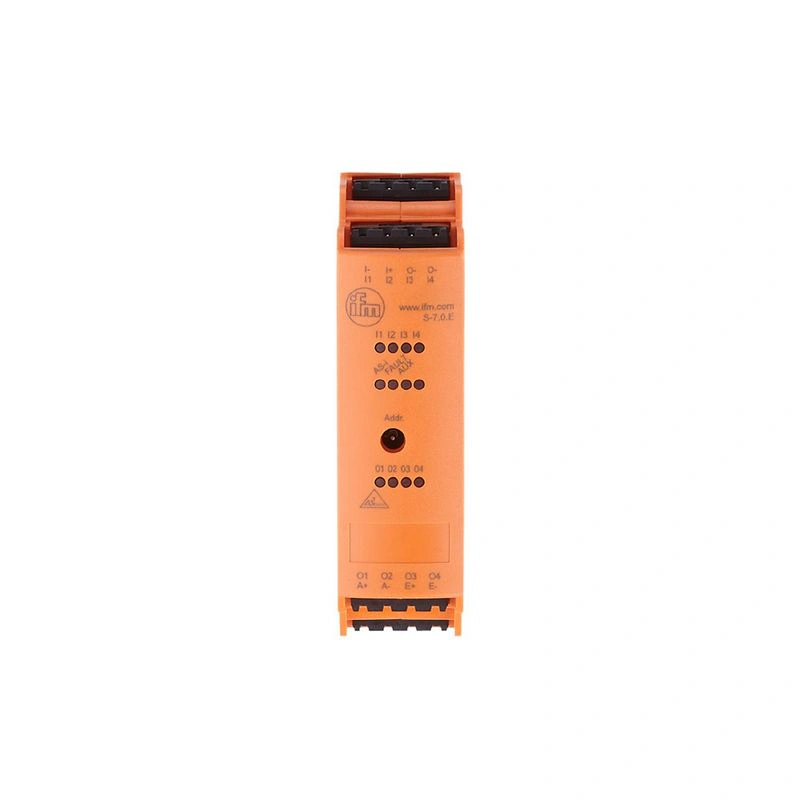

Модуль шкафа управления AS-Interface IFM SmartL25 4DI 4DO T C
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
Модуль шкафа управления AS-Interface

AC3251

Артикул SmartL25 4DI 4DO T C
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение Установка в шкафах управления
Рабочее напряжение [В] 18...31.6 DC
Макс. ток, потребляемый от AS-i [мА] 250
Дополнительное напряжение питания [В] 20...30 DC; (AUX)
Макс. ток потребления от дополнительного источника питания [мА] 4000; (AUX)
Встроенный сторожевой таймер да

Описание производителя

Модуль шкафа управления AS-Interface

Технические данные SmartL25 4DI 4DO T C

Применение

ПрименениеУстановка в шкафах управления

Электрические данные

Рабочее напряжение [В]18...31.6 DC
Макс. ток, потребляемый от AS-i [мА]250
Дополнительное напряжение питания [В]20...30 DC; (AUX)
Макс. ток потребления от дополнительного источника питания [мА]4000; (AUX)
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество цифровых выходов: 4

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP; (тип 2 в соответствии с IEC 61131-2)
Питание датчиков входовAS-i
Питание [В]18...30; (DC)
Макс. общий номинальный ток входов [мА]200
Входной ток высокий [мА]6...10
Входной ток Низкий [мА]0...2
Высокий уровень переключения [В]> 11
Цифровые входы защищены от короткого замыканияда

Выходы

Количество цифровых выходов4
СхемаPNP
Диапазон напряжения постоянного тока [В]20...30; (AUX)
Макс. токовая нагрузка на выход [мА]1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1))
Макс. токовая нагрузка выходов суммарная [A]4
Защита от короткого замыканияда
Электрически разделенныеда
Выводы питания приводаAUX

Условия эксплуатации

Температура окружающей среды [°C]-25...60
Указание по температуре окружающей среды
указанное в инструкции по эксплуатации снижение токовой нагрузки должно учитываться при следующей температуре окружающей среды: > 40 °C
Температура хранения [°C]-25...75
Макс. относительная влажность воздуха [%]90; (без конденсации)
Макс. высота над уровнем моря [м]2000
ЗащитаIP 20
Клеммы степени защитыIP 20
Степень загрязнения2

Испытания / утверждения

ЭМС
EN 62026-2
EN 61000-6-2
EN 61000-6-3
MTTF [годы]262
ПримечанияПитание устройства должно осуществляться от изолирующего источника.; Этот источник напряжения должен иметь вторичный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы можно использовать источник питания класса 2 для питания AUX.

Классификация AS-i

Версия AS-i2.11; 3.0
Адресация AS-iгнездо адресации
Расширенный режим адресациинет
Профиль AS-iS-7.0.E
Конфигурация входов/выходов AS-i [hex]7
AS-i ID код [hex]0.E
Назначение битов данных
бит данныхD0D1D2D3
входI-1I-2I-3I-4
ВыходO-1O-2O-3O-4

Механические данные

Вес [г]131.9
Тип монтажамонтаж на DIN-рейку
Материалыпластик; PC-GF20

Дисплеи / элементы управления

Дисплей
состояние переключенияСветодиод, желтый I1...I4, O1...O4
работаСветодиод, зеленый AS-i, AUX
ошибкиСветодиод, красный

Принадлежности

Поставляемые изделия
зажимы в клетке

Примечания

Примечания
Не подключайте ни одну из следующих точек к внешнему потенциалу:
I-, I+, I1, I2, I3, I4
Соединения электрически подключены с помощью кабеля AS-i.
Количество упаковок1 шт.

Электрическое подключение

Соединениештыревые головки: 4 x ; Расстояние между ними: 5.0 мм
