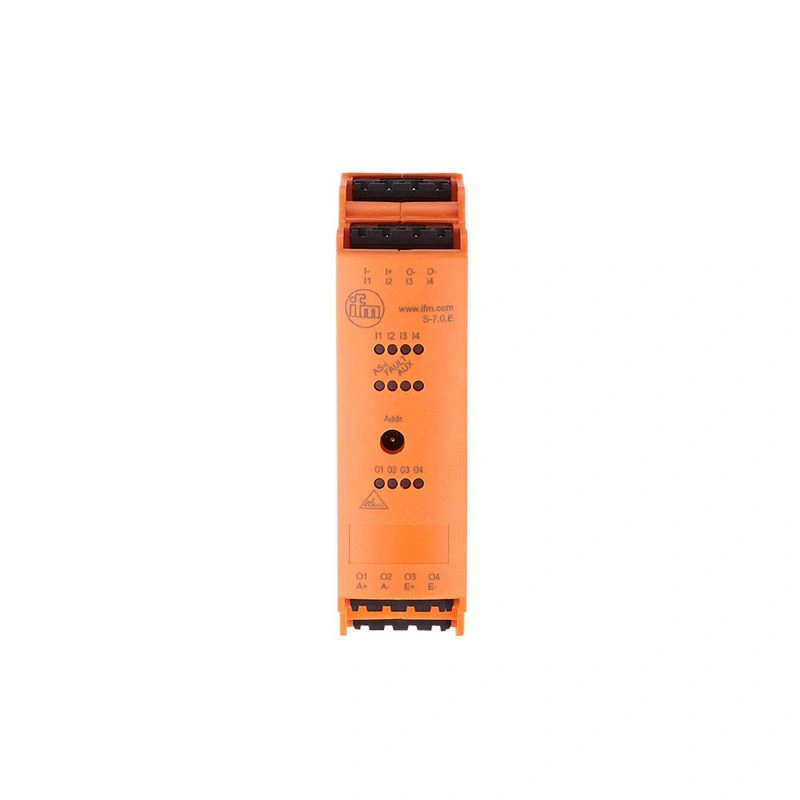

Применение
| Применение | Установка в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 18…31.6 DC |
| Макс. Потребляемый ток от AS-i [мА] | 30 |
| Дополнительное напряжение питания [В] | 20…30 DC; (AUX) |
| Макс. потребление тока от дополнительного источника питания [мА] | 5100; (AUX) |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков входов | AUX |
| Источник питания [В] | 18…30; (DC) |
| Макс. общий номинальный ток входов [мА] | 1000 |
| Входной ток высокий [мА] | 6…10 |
| Входной ток Низкий [мА] | 0…2 |
| Высокий уровень коммутации [В] | > 11 |
| Цифровые входы, защищенные от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4 |
| Схема | PNP |
| Диапазон напряжения постоянного тока [В] | 20…30; (AUX) |
| Макс. токовая нагрузка на каждый выход [мА] | 1000; (категория использования DC-12: 700 мА; категория использования DC-13 (управление электромагнитами): 20 ВТ (IEC 60947-5-1)) |
| Макс. токовая нагрузка выходов общая [A] | 4 |
| Защита от короткого замыкания | да |
| Электрически разделенный | да |
| Выходы питания привода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -25…60 | |
| Примечание по температуре окружающей среды |
| |
| Температура хранения [°C] | -25…75 | |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) | |
| Макс. высота над уровнем моря [м] | 2000 | |
| Защита | IP 20 | |
| Степень защиты клемм | IP 20 | |
| Степень загрязнения | 2 |
Испытания / допуски
| ЭМС |
| |||
| Время наработки на отказ [годы] | 277 | |||
| Примечания | Питание устройства должно осуществляться от изолированного источника.; Этот источник напряжения должен иметь вторичный предохранитель, включенный в список UL (см. прилагаемый лист).; В качестве альтернативы для питания AUX можно использовать источник питания класса 2. |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 | |||||||||||||||
| AS-i адресация | гнездо адресации | |||||||||||||||
| Расширенный режим адресации | нет | |||||||||||||||
| профиль AS-i | S-7.0.E | |||||||||||||||
| Конфигурация AS-i I/O [шестнадцатеричная] | 7 | |||||||||||||||
| AS-i ID код [гекс] | 0.E | |||||||||||||||
| Назначение битов данных |
|
Механические данные
| Вес [г] | 117.9 |
| Тип крепления | монтаж на DIN-рейку |
| Материалы | пластик; PC-GF20 |
Дисплеи / элементы управления
| Дисплей |
|
Принадлежности
| Поставляемые изделия |
|
Примечания
| Количество упаковок | 1 шт. |
Электрическое соединение
| Подключение | контактные головки: 4 x ; Расстояние между ними: 5.0 мм |
