Описание производителя

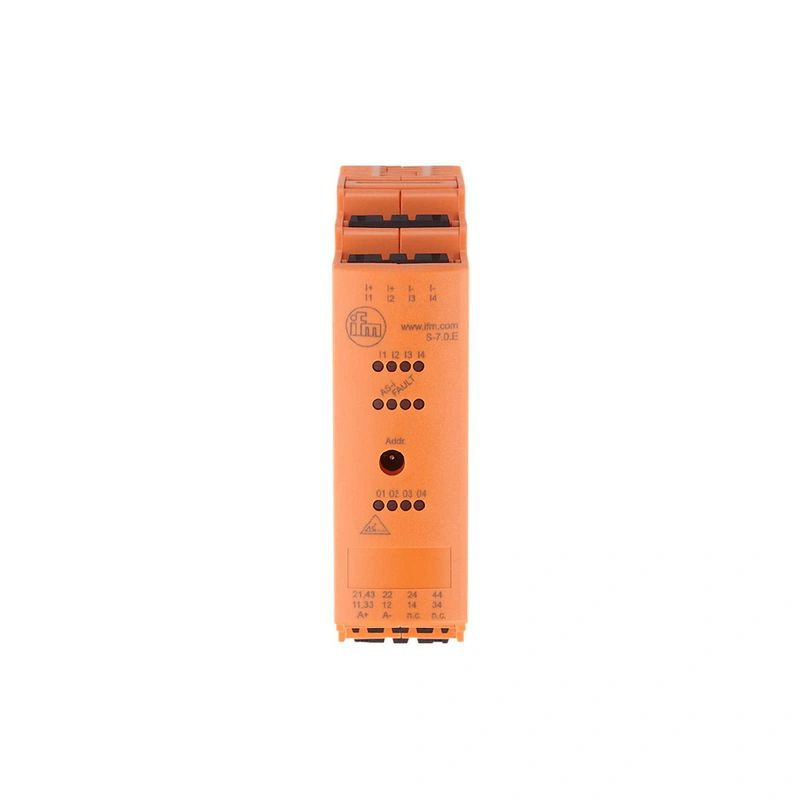

Модуль шкафа управления AS-Interface
Применение
| Применение | Установка в шкафах управления |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. Потребление тока от AS-i [мА] | 300 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество релейных выходов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP; (тип 2 в соответствии с IEC 61131-2) |
| Питание датчиков на входах | AS-i |
| Источник питания [В] | 18...30; (DC) |
| Макс. общий номинальный ток входов [мА] | 200 |
| Входной ток Высокий [мА] | 6...10 |
| Входной ток низкий [мА] | 0...2 |
| Высокий уровень коммутации [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Диапазон напряжения постоянного тока [В] | 24; (Выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 24 В DC) |
| Диапазон напряжения переменного тока [В] | 10...240; (Выходы O1 + O3 и O2 + O4 должны питаться попарно одинаковым напряжением. 2 x 240 В переменного тока) |
| Макс. токовая нагрузка на выход [мА] | 6000; (омическое сопротивление) |
| Макс. токовые выходы нагрузки всего [A] | 6; (омическое сопротивление) |
| Количество релейных выходов | 4 |
| Защита от короткого замыкания | нет |
| Электрически разделены | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...65 |
| Примечание по температуре окружающей среды | | указанное в инструкции по эксплуатации снижение токовой нагрузки должно учитываться при следующей температуре окружающей среды: > 55 °C |
|
| Температура хранения [°C] | -25...75 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 2000 |
| Защита | IP 20 |
| Степень защиты клемм | IP 20 |
| Степень загрязнения | 2 |
Испытания / сертификаты
| ЭМС | | EN 62026-2 | | EN 61000-6-2 | | EN 61000-6-3 |
|
| Сроки наработки на отказ [лет] | 295 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Адресация AS-i | гнездо адресации |
| Расширенный режим адресации | нет |
| Профиль AS-i | S-7.0.E |
| Конфигурация AS-i I/O [hex] | 7 |
| Идентификационный код AS-i [шестнадцатеричный] | 0.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | I-1 | I-2 | I-3 | I-4 | | Выход | O-1 | O-2 | O-3 | O-4 |
|
Механические данные
| Вес [г] | 211.9 |
| Тип монтажа | монтаж на DIN-рейку |
| Материалы | пластик; PC-GF20 |
Дисплеи / элементы управления
| Дисплей | | состояние переключения | Светодиод, желтый I1...I4, O1...O4 | | эксплуатация | Светодиод, зеленый AS-i | | ошибки | Светодиод, красный |
|
Принадлежности
Примечания
| Примечания | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | I-, I+, I1, I2, I3, I4 | | Соединения электрически подключены с помощью кабеля AS-i. |
|
| Количество упаковок | 1 шт. |
Электрическое подключение
| Подключение | контактные головки: 4 x ; Расстояние: 5.0 мм |
