Описание производителя

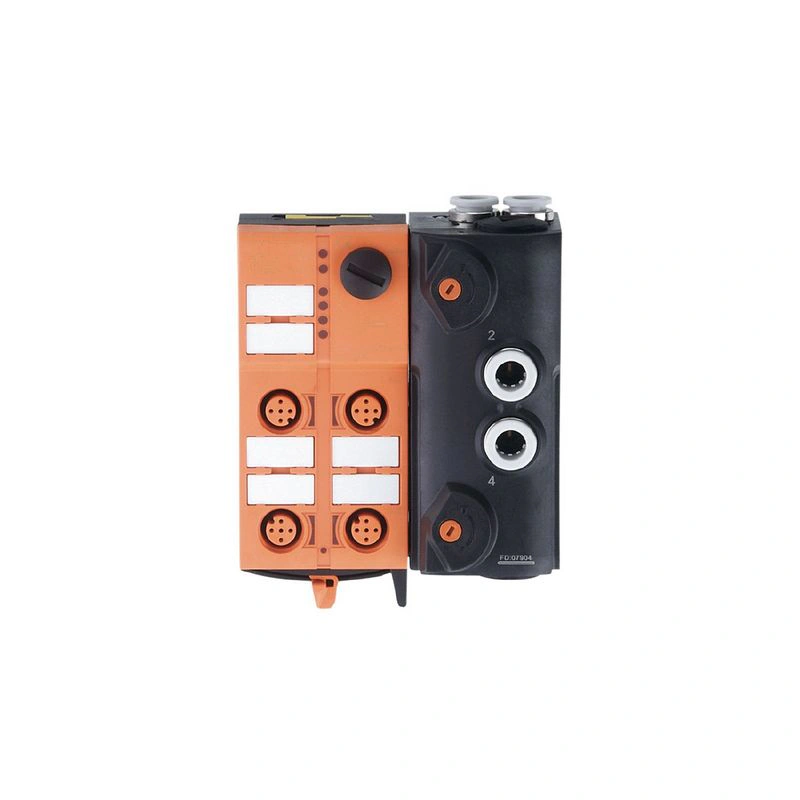

AS-Interface Airbox с технологией быстрого монтажа Для децентрализованного управления цилиндрами и приводами клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и подключения Простая установка и подключение без инструментов благодаря технологии быстрого монтажа
Применение
| Применение | полевая установка |
| Температура среды [°C] | -10...50 |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. потребление тока от AS-i [мА] | 280 |
| Встроенный сторожевой пост | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество пневматических выходов: 2 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков входов | AS-i |
| Питание [В] | 20...30; (через плоский кабель) |
| Макс. общий номинальный ток входов [мА] | 200 |
| Входной ток Высокий [мА] | 6...10 |
| Входной ток Низкий [мА] | 0...2 |
| Высокий уровень коммутации [В] | > 11 |
| Цифровые входы, защищенные от короткого замыкания | да |
Выходы
| Количество пневматических выходов | 2 |
| Выходы питания привода | AS-i |
Условия эксплуатации
| Температура окружающей среды [°C] | -10...55 |
| Защита | IP 65; IP 67 |
Испытания / допуски
| ЭМС | |
| Сроки наработки на отказ [годы] | 287 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Адресация AS-i | адресная розетка |
| Расширенный режим адресации | да |
| Профиль AS-i | S-7.A.E |
| Конфигурация ввода/вывода AS-i [hex] | 7 |
| AS-i ID код [шестнадцатеричный] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | контакт | 4 | 2 4 | 4 | 2 4 | | пневматический выход | 2 | 4 | - | - |
|
Механические данные
| Вес [г] | 378 |
| Тип крепления | быстрый монтаж |
| Материалы | PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые |
| Пневматическая система | 2 x 3/2-ходовые задвижки (без перекрытия) |
| Диапазон рабочего давления [бар] | 2...8 |
| Диапазон рабочего давления [МПа] | 0.2...0.8 |
| Диапазон рабочего давления [psi] | 29...116 |
| Расход воздуха при 6/5 бар [л/мин] | 500 |
| Допустимый сжатый воздух | сжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4 |
| Ручное управление | нажатие/отпускание или нажатие/поворот/блокировка |
| Трубные фитинги | 8 мм |
| Выхлоп | выхлопные газы могут отводиться через трубное соединение |
Дисплеи / элементы управления
| Дисплей | | работа | светодиод, зеленый | | ошибки | Светодиод, красный | | функция | светодиод, желтый |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Принадлежности
| Поставляемые предметы | |
| Аксессуары (опция) | | Монтажная пластина:, E74999 | | Нижняя часть модуля:, E75000 | | Защитный колпачок: M12, E73004 | | уплотнительные заглушки:, E75231 | | глушитель:, E75232 | | Вставной Г-образный фитинг:, E75228 | | Вставной Т-образный фитинг:, E75227 |
|
Примечания
| Примечания | | Если не используется пневматический привод, необходимо установить уплотнительную заглушку E75231. | | Избегайте попадания грязи и пыли. | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | L-, L+, I-1, I-2, I-3, I-4 | | Соединения электрически подключаются с помощью кабеля AS-i. | | См. указания по сжатому воздуху и ЭМС/ESD в разделе "Скачать" |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации |
| Подключение | Разъем: M12 |
Диаграммы и графики
| Пневматический символ | | 2 x 3/2-ходовые задвижки (без перекрытия) |
|
