Описание производителя

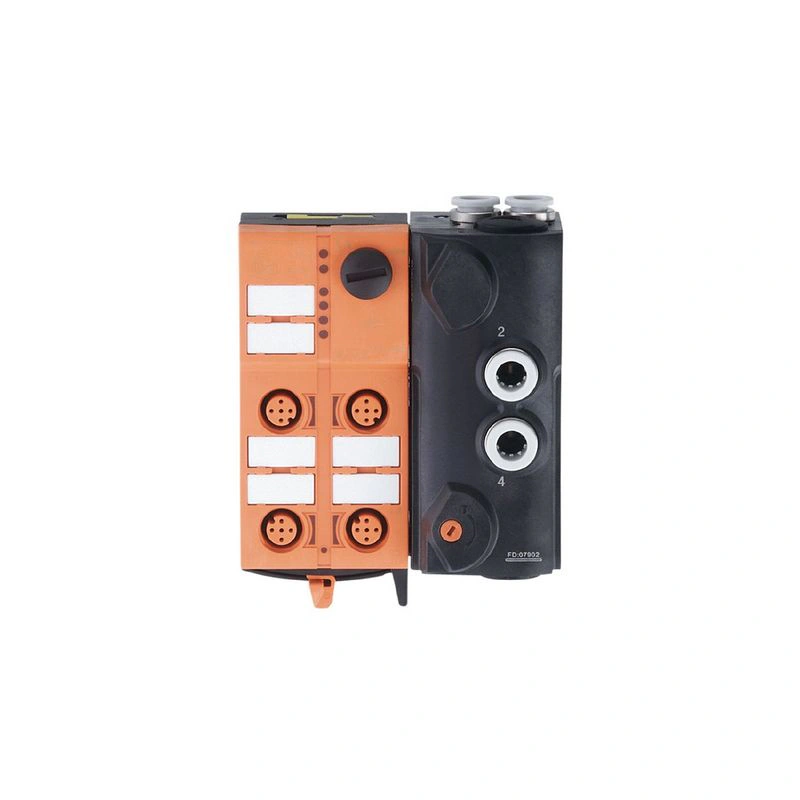

AS-Interface Airbox с технологией быстрого монтажа Для децентрализованного запуска цилиндров и приводов клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и прокладки проводов Простая установка и подключение без инструментов благодаря технологии быстрого монтажа
Применение
| Применение | полевая установка |
| Температура среды [°C] | -10...50 |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. Потребляемый ток от AS-i [мА] | 300 |
| Дополнительное напряжение питания [В] | 18...30 DC; (до PELV) |
| Дополнительное напряжение питания | требуется |
| Макс. потребление тока от дополнительного источника питания [мА] | 10 |
| Встроенный сторожевой таймер | да |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4; Количество пневматических выходов: 1 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | PNP |
| Питание датчиков входов | AS-i |
| Питание [В] | 20...30; (через плоский кабель) |
| Макс. суммарный номинальный ток входов [мА] | 200 |
| Входной ток высокий [мА] | 6...10 |
| Входной ток Низкий [мА] | 0...2 |
| Высокий уровень переключения [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество пневматических выходов | 1; (пневматический выход NO/NC с возможностью выбора; моностабильный; питание: внешний источник питания 24 В) |
| Выходы питания электропривода | AUX |
Условия эксплуатации
| Температура окружающей среды [°C] | -10...55 |
| Защита | IP 65; IP 67 |
Испытания / допуски
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Адресация AS-i | гнездо адресации |
| Режим расширенной адресации | да |
| Профиль AS-i | S-7.A.E |
| Конфигурация входов/выходов AS-i [hex] | 7 |
| Идентификационный код AS-i [шестнадцатеричный] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | штифт | 4 | 2 4 | 4 | 2 4 | | пневматический выход | 4 | - | - | - |
|
Механические данные
| Вес [г] | 369 |
| Тип крепления | быстрый монтаж |
| Материалы | PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые |
| Пневматическая система | 1 x 5/2-ходовой золотник (без перехлеста) |
| Диапазон рабочего давления [бар] | 3...8 |
| Диапазон рабочего давления [МПа] | 0.3...0.8 |
| Диапазон рабочего давления [psi] | 43.5...116 |
| Расход воздуха при 6/5 бар [л/мин] | 500 |
| Допустимое количество сжатого воздуха | класс 6-3-1 без смазки; класс 6-3-4 со смазкой |
| Ручное управление | нажатие/отпускание или нажатие/поворот/блокировка |
| Трубные фитинги | 8 мм |
| Вытяжка | отвод выхлопных газов через трубное соединение |
Дисплеи / элементы управления
| Дисплей | | управление | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | Светодиод, желтый |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Принадлежности
| Поставляемые изделия | |
| Аксессуары (опция) | | Монтажная пластина:, E74999 | | Нижняя часть модуля:, E75000 | | Защитный колпачок: M12, E73004 | | уплотнительные пробки:, E75231 | | глушитель:, E75232 | | Вставной Г-образный фитинг:, E75228 | | Вставной Т-образный фитинг:, E75227 |
|
Примечания
| Примечания | | Если нет пневматического привода, необходимо установить уплотнительную заглушку E75231. | | Избегайте попадания грязи и пыли. | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | L-, L+, I-1, I-2, I-3, I-4 | | Соединения электрически подключаются с помощью кабеля AS-i. | | См. указания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки" |
|
| Количество в упаковке | 1 шт. |
Электрическое соединение
| Соединение | технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации |
| Соединение | Разъем: M12 |
Диаграммы и графики
| Пневматический символ | | 1 x 5/2-ходовой золотниковый клапан (без перекрытия) моностабильный |
|
