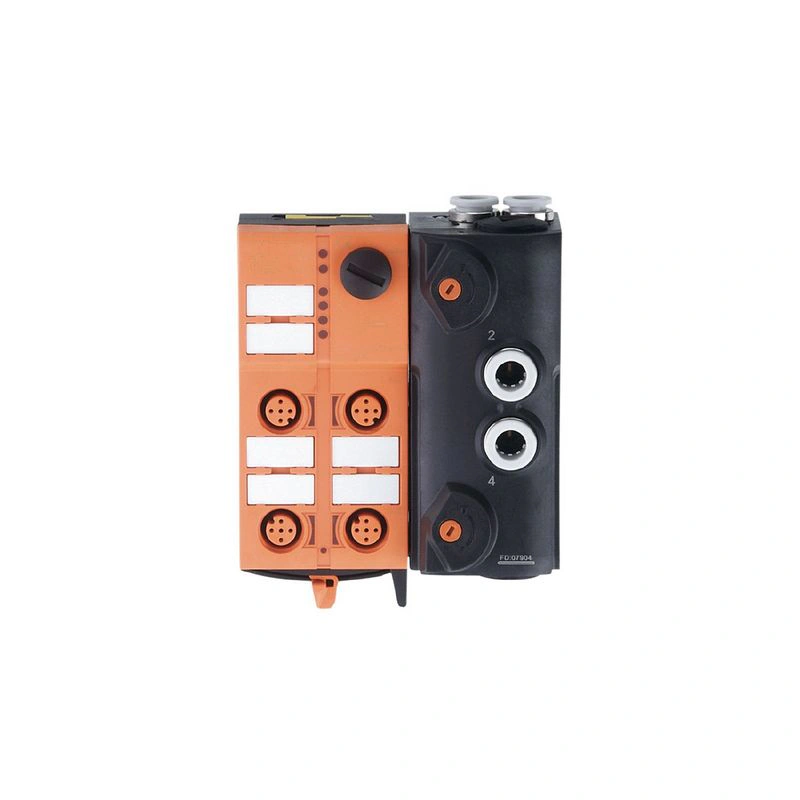

Name: AC5251
Brand: IFM Electronic
SKU: AirBox 5/2 bistable 4DI-Y IP67
Price: 1.00 RUB
Availability: InStock

Применение

Применение	полевая установка
Температура среды [°C]	-10…50

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. Потребляемый ток от AS-i [мА]	280
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков на входах	AS-i
Питание [В]	20…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	200
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень коммутации [В]	> 11
Цифровые входы защищены от короткого замыкания	да

Выходы

Количество пневматических выходов	2; (пневматический выход NO/NC с возможностью выбора; бистабильный)
Питание выходов привода	AS-i

Условия эксплуатации

Температура окружающей среды [°C]	-10…55
Защита	IP 65; IP 67

Испытания / допуски

ЭМС

EN 50295

IEC 61000-6-2

Сроки наработки на отказ [годы]

258

Классификация AS-i

Исполнение AS-i

2.11; 3.0

AS-i адресация

гнездо адресации

Расширенный режим адресации

да

Профиль AS-i

S-7.A.E

Конфигурация входов/выходов AS-i [hex]

Идентификационный код AS-i [шестнадцатеричный]

A.E

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
гнездо	I-1/2	I-1/2 I-2	I-3/4	I-3/4 I-4
вывод	4	2 4	4	2 4
пневматический выход	2	4	—	—

Механические данные

Вес [г]	376
Тип монтажа	быстрый монтаж
Материалы	PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система	1 x 5/2-ходовой золотник (без перекрытия); бистабильный
Диапазон рабочего давления [бар]	3…8
Диапазон рабочего давления [МПа]	0.3…0.8
Диапазон рабочего давления [psi]	43.5…116
Расход воздуха при 6/5 бар [л/мин]	500
Допустимый сжатый воздух	сжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное управление	нажатие/ослабление или нажатие/поворот/блокировка
Трубные фитинги	8 мм
Вытяжка	выхлопные газы могут выводиться через трубное соединение

Дисплеи / элементы управления

Дисплей

работа	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое соединение

Подключение модуля

Плоские кабели

Принадлежности

Поставляемые изделия

нижняя часть

Принадлежности (опционально)

Монтажная пластина:, E74999

Нижняя часть модуля:, E75000

Защитный колпачок: M12, E73004

уплотнительные пробки:, E75231

глушитель:, E75232

Вставной Г-образный фитинг:, E75228

Вставной Т-образный фитинг:, E75227

Примечания

Если не используется пневматический привод, необходимо установить уплотнительную заглушку E75231.

Избегайте попадания грязи и пыли.

Не подключайте ни одну из следующих точек к внешнему потенциалу:

L-, L+, I-1, I-2, I-3, I-4

Соединения электрически связаны с кабелем AS-i.

См. примечания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"

Количество в упаковке

1 шт.

Электрическое соединение

Подключение	технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
Соединение	Разъем: M12

Диаграммы и графики

Пневматический символ

1 x 5/2-ходовой золотниковый клапан (без перекрытия); бистабильный
