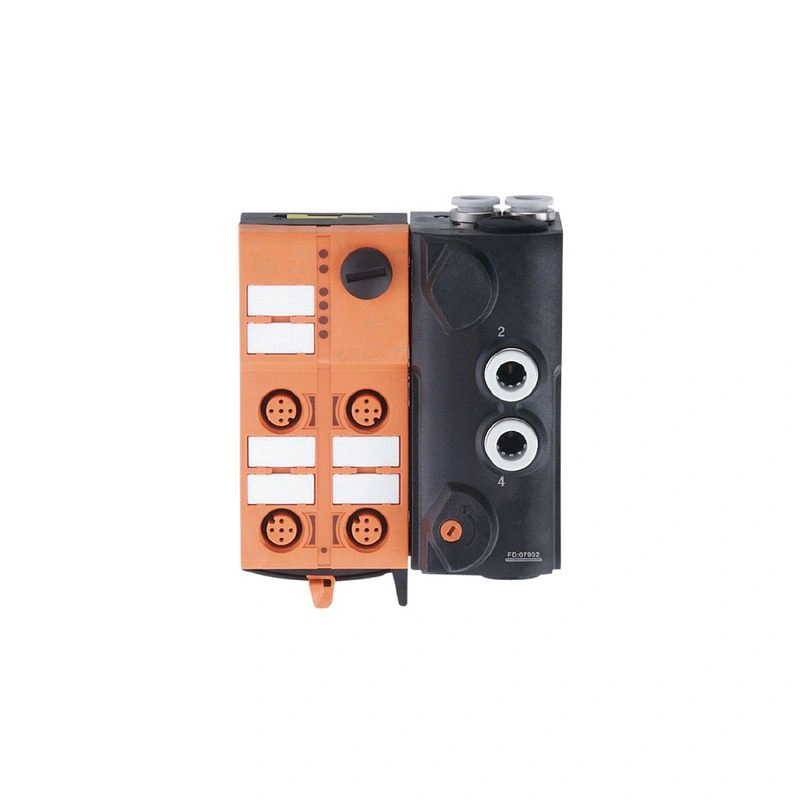

AS-Interface Airbox с технологией быстрого монтажа IFM AirBox 5/2 bistable 4DI-Y AUX
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
AS-Interface Airbox с технологией быстрого монтажа

AC5253

Артикул AirBox 5/2 bistable 4DI-Y AUX
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение монтаж в полевых условиях
Температура среды [°C] -10...50
Рабочее напряжение [В] 26.5...31.6 DC
Макс. потребление тока от AS-i [мА] 280
Дополнительное напряжение питания [В] 18...30 DC; (до PELV)
Дополнительное напряжение питания требуется

Описание производителя

AS-Interface Airbox с технологией быстрого монтажа Для децентрализованного приведения в действие цилиндров и приводов клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и подключения Простая установка и подключение без инструментов благодаря технологии быстрого монтажа

Технические данные AirBox 5/2 bistable 4DI-Y AUX

Применение

Применениемонтаж в полевых условиях
Температура среды [°C]-10...50

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. потребление тока от AS-i [мА]280
Дополнительное напряжение питания [В]18...30 DC; (до PELV)
Дополнительное напряжение питаниятребуется
Макс. ток потребления от дополнительного источника питания [мА]10
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP
Питание датчиков на входахAS-i
Источник питания [В]20...30; (через плоский кабель)
Макс. суммарный номинальный ток входов [мА]200
Входной ток Высокий [мА]6...10
Входной ток Низкий [мА]0...2
Высокий уровень коммутации [В]> 11
Цифровые входы, защищенные от короткого замыканияда

Выходы

Количество пневматических выходов2; (пневматический выход NO/NC с возможностью выбора; бистабильный; питание: внешний источник питания 24 В)
Выходы питания электроприводаAUX

Условия эксплуатации

Температура окружающей среды [°C]-10...55
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
EN 50295
IEC 61000-6-2
Сроки наработки на отказ [годы]216

Классификация AS-i

Версия AS-i2.11; 3.0
AS-i адресациягнездо адресации
Расширенный режим адресациида
Профиль AS-iS-7.A.E
Конфигурация входов/выходов AS-i [шестнадцатеричная]7
Идентификационный код AS-i [шестнадцатеричный]A.E
Назначение битов данных
бит данныхD0D1D2D3
вход1234
муфтаI-1/2I-1/2 I-2I-3/4I-3/4 I-4
штырь42 442 4
пневматический выход24--

Механические данные

Вес [г]379.5
Тип монтажабыстрый монтаж
МатериалыPA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система1 x 5/2-ходовой золотник (без перекрытия); бистабильный
Диапазон рабочего давления [бар]3...8
Диапазон рабочего давления [МПа]0.3...0.8
Диапазон рабочего давления [psi]43.5...116
Расход воздуха при 6/5 бар [л/мин]500
Допустимый сжатый воздухсжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное управлениенажатие/отпускание или нажатие/поворот/блокировка
Трубные фитинги8 мм
Выхлопвыхлоп может быть выведен через трубное соединение

Дисплеи / элементы управления

Дисплей
работаСветодиод, зеленый
ошибкиСветодиод, красный
функцияСветодиод, желтый

Электрическое соединение

Подключение модуляПлоские кабели

Принадлежности

Поставляемые изделия
нижняя часть
Принадлежности (опция)
монтажная пластина:, E74999
нижняя часть модуля:, E75000
Защитный колпачок: M12, E73004
уплотнительные заглушки:, E75231
глушитель:, E75232
Вставной Г-образный фитинг:, E75228
Вставной Т-образный фитинг:, E75227

Примечания

Примечания
Если не используется пневматический привод, необходимо установить уплотнительную заглушку E75231.
Избегайте попадания грязи и пыли.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
L-, L+, I-1, I-2, I-3, I-4
Соединения электрически соединены с помощью кабеля AS-i.
См. указания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"
Количество в упаковке1 шт.

Электрическое соединение

Соединениетехнология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
ПодключениеРазъем: M12

Диаграммы и графики

Пневматический символ
Диаграммы и графики AC5253
1 x 5/2-ходовой золотник (без перекрытия); бистабильный
