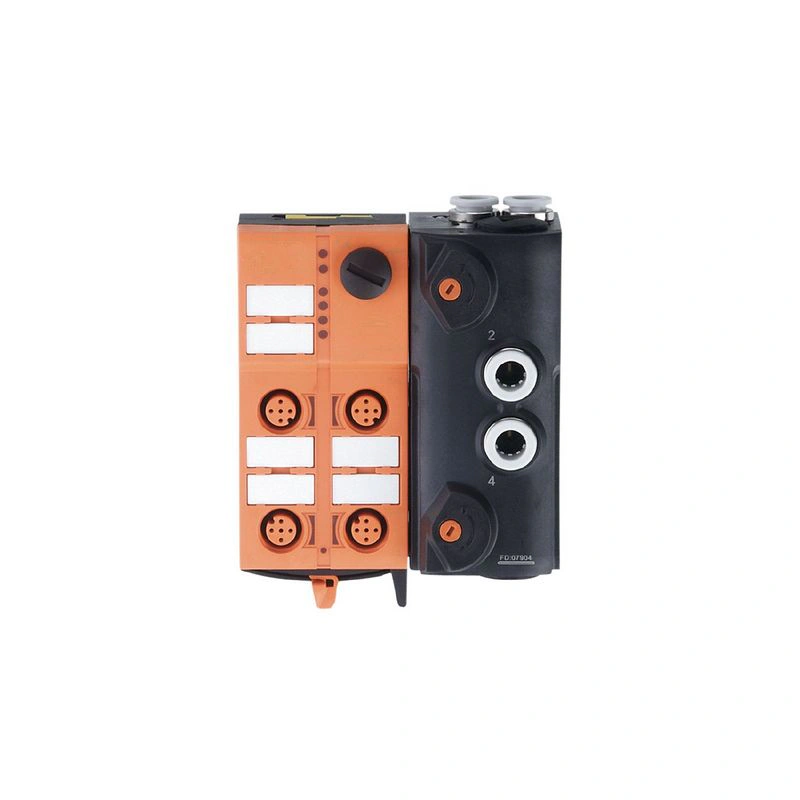

Name: AC5285
Brand: IFM Electronic
SKU: AirBox 2x3/2 2x2DI IP67
Price: 1.00 RUB
Availability: InStock

Применение

Применение	полевая установка
Температура среды [°C]	-10…50

Электрические данные

Рабочее напряжение [В]	26.5…31.6 DC
Макс. потребляемый ток от AS-i [мА]	280
Встроенный сторожевой таймер	да

Входы / выходы

Количество входов и выходов

Количество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов	4
Входная цепь цифровых входов	PNP
Питание датчиков входов	AS-i
Электропитание [В]	20…30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]	200
Входной ток высокий [мА]	6…10
Входной ток Низкий [мА]	0…2
Высокий уровень переключения [В]	> 11
Цифровые входы, защищенные от короткого замыкания	да

Выходы

Количество пневматических выходов	2
Выходы питания привода	AS-i

Условия эксплуатации

Температура окружающей среды [°C]	-10…55
Защита	IP 65; IP 67

Испытания / сертификаты

ЭМС

EN 50295

IEC 61000-6-2

Сроки наработки на отказ [годы]

287

Классификация AS-i

AS-i версия

2.11; 3.0

Адресация AS-i

адресная розетка

Расширенный режим адресации

нет

профиль AS-i

S-7.F.F

Конфигурация входов/выходов AS-i [hex]

Идентификационный код AS-i [гекс]

F.F

Назначение битов данных

бит данных	D0	D1	D2	D3
вход	1	2	3	4
розетка	I-1/2	I-1/2 / I-2	I-3/4	I-3/4 / I-4
контакт	4	2 4	4	2 4
пневматический выход	—	—	2	4

Механические данные

Вес [г]	384.5
Тип монтажа	быстрый монтаж
Материалы	PA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система	2 x 3/2-ходовые задвижки (без перекрытия)
Диапазон рабочего давления [бар]	2…8
Диапазон рабочего давления [МПа]	0.2…0.8
Диапазон рабочего давления [psi]	29…116
Расход воздуха при 6/5 бар [л/мин]	500
Допустимый объем сжатого воздуха	сжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное отключение	нажатие/отпускание или нажатие/поворот/блокировка
Трубные фитинги	8 мм
Выхлопные газы	выхлопные газы могут выводиться через трубное соединение

Дисплеи / элементы управления

Дисплей

работа	Светодиод, зеленый
ошибки	Светодиод, красный
функция	Светодиод, желтый

Электрическое подключение

Подключение модуля

Плоские кабели

Аксессуары

Поставляемые изделия

нижняя часть

Аксессуары (опционально)

Монтажная пластина:, E74999

Нижняя часть модуля:, E75000

Защитный колпачок: M12, E73004

уплотнительные заглушки:, E75231

глушитель:, E75232

Вставной Г-образный фитинг:, E75228

Вставной Т-образный фитинг:, E75227

Примечания

Замечания

Если нет пневматического привода, необходимо установить уплотнительную заглушку E75231.

Избегайте попадания грязи и пыли.

Не подключайте ни одну из следующих точек к внешнему потенциалу:

L-, L+, I-1, I-2, I-3, I-4

Соединения электрически соединены с помощью кабеля AS-i.

См. указания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"

Количество в упаковке

1 шт.

Электрическое подключение

Подключение	технология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
Подключение	Разъем: M12

Схемы и графики

Пневматический символ

2 x 3/2-ходовые задвижки (без перекрытия)
