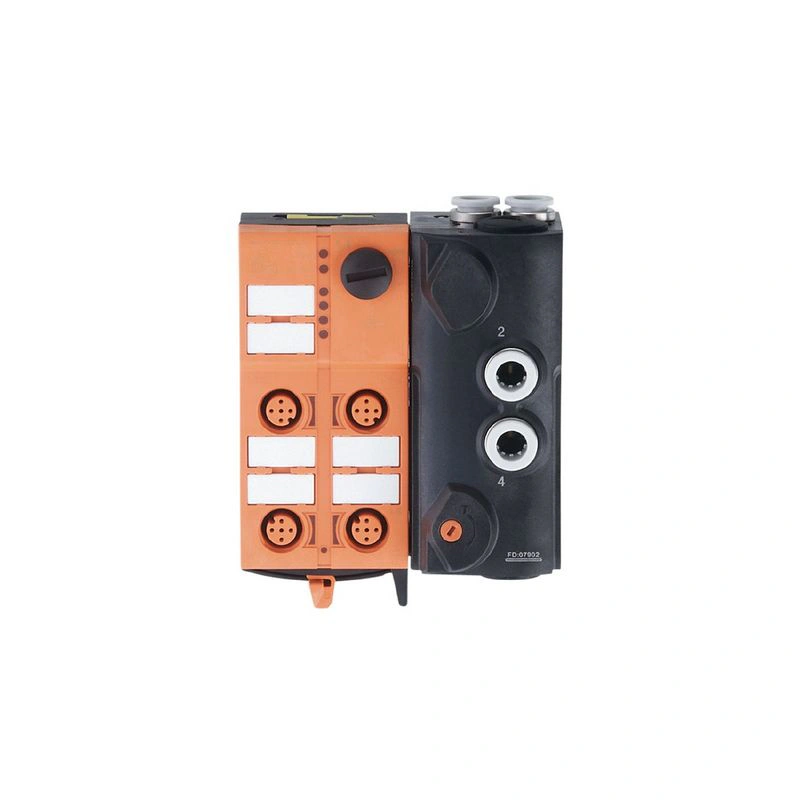

AS-Interface Airbox с технологией быстрого монтажа IFM AirBox 5/2 2DI-Y IP67
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
AS-Interface Airbox с технологией быстрого монтажа

AC5287

Артикул AirBox 5/2 2DI-Y IP67
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение полевая установка
Температура среды [°C] -10...50
Рабочее напряжение [В] 26.5...31.6 DC
Макс. Потребляемый ток от AS-i [мА] 300
Встроенный сторожевой таймер да
Количество входов и выходов Количество цифровых входов: 2; Количество пневматических выходов: 1

Описание производителя

AS-Interface Airbox с технологией быстрого монтажа Для децентрализованного срабатывания цилиндров и приводов клапанов Комбинация модуля AS-i I/O и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и прокладки проводов Простая установка и подключение без инструментов благодаря технологии быстрого монтажа

Технические данные AirBox 5/2 2DI-Y IP67

Применение

Применениеполевая установка
Температура среды [°C]-10...50

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. Потребляемый ток от AS-i [мА]300
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 2; Количество пневматических выходов: 1

Входы

Количество цифровых входов2
Входная цепь цифровых входовPNP
Питание датчиков на входахAS-i
Питание [В]20...30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]200
Входной ток высокий [мА]6...10
Входной ток Низкий [мА]0...2
Высокий уровень переключения [В]> 11
Цифровые входы защищены от короткого замыканияда

Выходы

Количество пневматических выходов1; (пневматический выход NO/NC с возможностью выбора; моностабильный)
Выходы питания приводаAS-i

Условия эксплуатации

Температура окружающей среды [°C]-10...55
ЗащитаIP 65; IP 67

Испытания / допуски

ЭМС
EN 50295
IEC 61000-6-2
Сроки наработки на отказ [годы]360

Классификация AS-i

Версия AS-i2.11; 3.0
AS-i адресацияадресная розетка
Режим расширенной адресациинет
профиль AS-iS-3.F.F
Конфигурация входов/выходов AS-i [hex]3
AS-i ID код [шестнадцатеричный]F.F
Назначение битов данных
бит данныхD0D1D2D3
вход1234
гнездоI-1/2I-1/2 I-2--
штырь42 4--
пневматический выход--4-

Механические данные

Вес [г]344.2
Тип монтажабыстрый монтаж
МатериалыPA; POM; прокалывающие контакты: CuSn6 никелированный и луженый
Пневматическая система1 x 5/2-ходовой золотник (без перекрытия)
Диапазон рабочего давления [бар]3...8
Диапазон рабочего давления [МПа]0.3...0.8
Диапазон рабочего давления [psi]44...116
Расход воздуха при 6/5 бар [л/мин]500
Допустимый сжатый воздухкласс 6-3-1 - сжатый воздух без смазки; класс 6-3-4 - сжатый воздух со смазкой
Ручное управлениенажатие/отпускание или нажатие/поворот/блокировка
Трубчатая арматура8 мм
Вытяжкавыхлопные газы могут отводиться через трубное соединение

Дисплеи / элементы управления

Дисплей
работаСветодиод, зеленый
ошибкиСветодиод, красный
функцияСветодиод, желтый

Электрическое соединение

Подключение модуляПлоские кабели

Аксессуары

Поставляемые элементы
нижняя часть
Аксессуары (опционально)
Монтажная пластина:, E74999
Нижняя часть модуля:, E75000
Защитный колпачок: M12, E73004
уплотнительные заглушки:, E75231
глушитель:, E75232
Вставной Г-образный фитинг:, E75228
Вставной Т-образный фитинг:, E75227

Примечания

Примечания
Если не используется пневматический привод, необходимо установить уплотнительную заглушку E75231.
Избегайте попадания грязи и пыли.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
L-, L+, I-1, I-2, I-3, I-4
Соединения электрически подключены с помощью кабеля AS-i.
См. указания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"
Количество в упаковке1 шт.

Электрическое подключение

Соединениетехнология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
СоединениеРазъем: M12

Диаграммы и графики

Пневматический символ
Диаграммы и графики AC5287
1 x 5/2-ходовой золотник (без перекрытия) моностабильный
