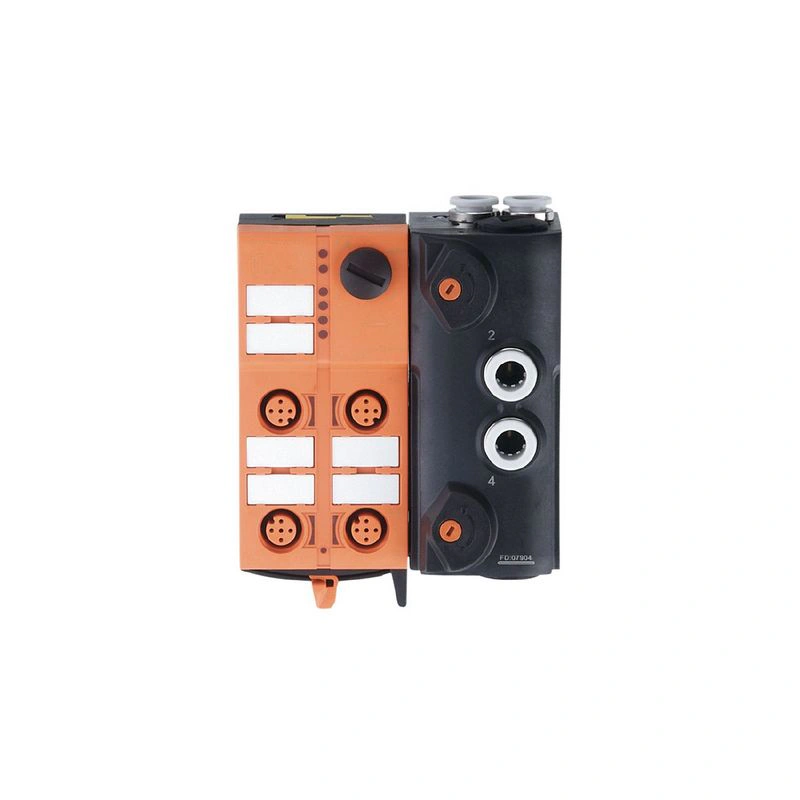

AS-Interface Airbox с технологией быстрого монтажа IFM AirBox 2x3/2 4DI-Y II 3D
Внешний вид может отличаться. Сверяйте артикул по документации производителя.
AS-Interface Airbox с технологией быстрого монтажа

AC528A

Артикул AirBox 2x3/2 4DI-Y II 3D
Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Приложение Модуль AS-i ATEX
Рабочее напряжение [В] 26.5...31.6 DC
Макс. потребление тока от AS-i [мА] 280
Встроенный сторожевой таймер да
Количество входов и выходов Количество цифровых входов: 4; Количество пневматических выходов: 2
Количество цифровых входов 4

Описание производителя

AS-Interface Airbox с технологией быстрого монтажа Для децентрализованного запуска цилиндров и приводов клапанов Комбинация модуля ввода/вывода AS-i и электромагнитного клапана Высокая энергоэффективность благодаря децентрализованному применению вблизи привода Снижение сложности монтажа и подключения Простой монтаж и подключение без инструментов благодаря технологии быстрого монтажа

Технические данные AirBox 2x3/2 4DI-Y II 3D

Применение

ПриложениеМодуль AS-i ATEX

Электрические данные

Рабочее напряжение [В]26.5...31.6 DC
Макс. потребление тока от AS-i [мА]280
Встроенный сторожевой таймерда

Входы / выходы

Количество входов и выходовКоличество цифровых входов: 4; Количество пневматических выходов: 2

Входы

Количество цифровых входов4
Входная цепь цифровых входовPNP
Датчик питания входовAS-i
Питание [В]20...30; (через плоский кабель)
Макс. общий номинальный ток входов [мА]200
Входной ток высокий [мА]6...10
Входной ток Низкий [мА]0...2
Высокий уровень коммутации [В]> 11
Цифровые входы защищены от короткого замыканияда

Выходы

Электрическое исполнениеAS-i
Количество пневматических выходов2

Условия эксплуатации

Температура окружающей среды [°C]-10...50
ЗащитаIP 50

Испытания / допуски

Маркировка ATEXДиаграммы и графики AC528A II 3D Ex tc IIIB T80°C Dc X IP50
ЭМС
EN 50295
МЭК 61000-6-2
Сроки наработки на отказ [годы]287

Классификация AS-i

версия AS-i2.11; 3.0
AS-i адресациягнездо адресации
Расширенный режим адресациида
Профиль AS-iS-7.A.E
Конфигурация входов/выходов AS-i [hex]7
Идентификационный код AS-i [шестнадцатеричный]A.E
Сертификат AS-i ожидаетсяда
Назначение битов данных
бит данныхD0D1D2D3
вход1234
розеткаI-1/2I-1/2 I-2I-3/4I-3/4 I-4
штырь42 442 4
пневматический выход24--

Механические данные

Вес [г]415.5
Тип монтажабыстрый монтаж
МатериалыPA; POM; прокалывающие контакты: CuSn6 никелированные и луженые
Пневматическая система2 x 3/2-ходовые задвижки (без перекрытия)
Диапазон рабочего давления [бар]2...8
Диапазон рабочего давления [МПа]0.2...0.8
Расход воздуха при 6/5 бар [л/мин]500
Допустимый сжатый воздухсжатый воздух без смазки класс 6-3-1; сжатый воздух со смазкой класс 6-3-4
Ручное управлениенажатие/отпускание или нажатие/поворот/блокировка
Трубчатые фитинги8 мм
Вытяжкаотвод выхлопных газов может осуществляться через трубное соединение

Дисплеи / элементы управления

Дисплей
работаСветодиод, зеленый
ошибкиСветодиод, красный
функцияСветодиод, желтый

Электрическое подключение

Подключение модуляПлоские кабели

Аксессуары

Поставляемые предметы
нижняя часть
Аксессуары (опция)
Монтажная пластина:, E74999
Нижняя часть модуля:, E75000
Защитный колпачок: M12, E73004
уплотнительные заглушки:, E75231
Корпус с защитой от ударов:, E7000A
глушитель:, E75232
Вставной L-образный фитинг:, E75228
Вставной Т-образный фитинг:, E75227

Примечания

Примечания
Необходимо обеспечить механическую защиту.
В противном случае устройство должно быть установлено вместе с противоударным корпусом (E7000A).
Если пневматический привод не используется, необходимо установить уплотнительную заглушку E75231.
Избегайте попадания грязи и пыли.
Не подключайте ни одну из следующих точек к внешнему потенциалу:
L-, L+, I-1, I-2, I-3, I-4
Соединения электрически связаны с кабелем AS-i.
См. примечания по сжатому воздуху и ЭМС/ESD в разделе "Загрузки"
Количество упаковок1 шт.

Электрическое подключение

Подключениетехнология быстрого монтажа для плоского кабеля AS-i: ; возможны три ориентации
ПодключениеРазъем: M12

Диаграммы и графики

Пневматический символ
Диаграммы и графики AC528A
2 x 3/2-ходовые задвижки (без перекрытия)
