Описание производителя

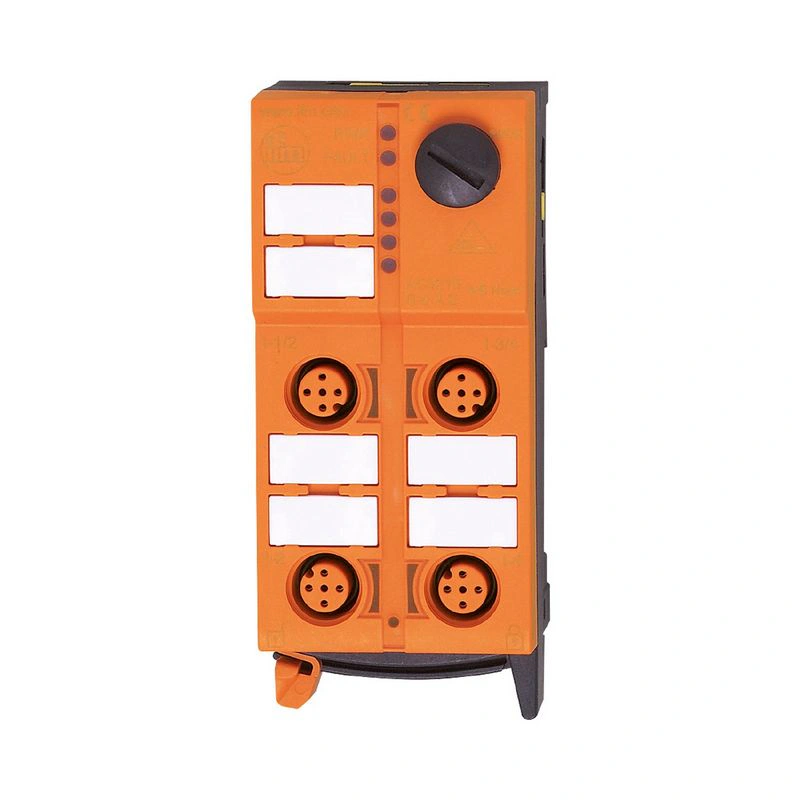

Модуль AS-Interface ClassicLine с технологией быстрого монтажа Простой монтаж и подключение без инструментов благодаря технологии быстрого монтажа Три свободно выбираемых направления плоского кабеля Четко видимые мощные светодиоды для индикации работы, состояния переключения и ошибок Высокая степень защиты в соответствии с требованиями жестких промышленных условий Надежные разъемы M12 для подключения датчиков и исполнительных механизмов
Применение
| Применение | полевая установка |
Электрические данные
| Рабочее напряжение [В] | 26.5...31.6 DC |
| Макс. ток потребления от AS-i [мА] | 250 |
Входы / выходы
| Количество входов и выходов | Количество цифровых входов: 4 |
Входы
| Количество цифровых входов | 4 |
| Входная цепь цифровых входов | NPN |
| Питание датчиков входов | AS-i |
| Питание [В] | 18...27; (через плоский кабель) |
| Макс. общий номинальный ток входов [мА] | 200 |
| Входной ток Высокий [мА] | > 6 |
| Входной ток Низкий [мА] | < 2 |
| Высокий уровень переключения [В] | > 11 |
| Цифровые входы защищены от короткого замыкания | да |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...50 |
| Защита | IP 67 |
Тесты / одобрения
| ЭМС | |
| Сроки наработки на отказ [годы] | 378 |
Классификация AS-i
| Версия AS-i | 2.11; 3.0 |
| Адресация AS-i | гнездо адресации |
| Режим расширенной адресации | да |
| Профиль AS-i | S-0.A.E |
| Конфигурация входов/выходов AS-i [шестнадцатеричная] | 0 |
| Идентификационный код AS-i [шестнадцатеричный] | A.E |
| Назначение битов данных | | бит данных | D0 | D1 | D2 | D3 | | вход | 1 | 2 | 3 | 4 | | розетка | I-1/2 | I-1/2 I-2 | I-3/4 | I-3/4 I-4 | | штырь | 4 | 2 4 | 4 | 2 4 |
|
Механические данные
| Вес [г] | 168 |
| Тип крепления | Возможность прямого подключения плоских кабелей AS-i |
| Материалы | PA; прокалывающие контакты: CuSn6 никелированные и луженые |
Дисплеи / элементы управления
| Дисплей | | работа | Светодиод, зеленый | | ошибки | Светодиод, красный | | функция | Светодиод, желтый |
|
Электрическое подключение
| Подключение модуля | Плоские кабели |
Аксессуары
| Поставляемые предметы | |
| Аксессуары (опционально) | | Защитный колпачок: M12, E73004 |
|
Примечания
| Примечания | | Не подключайте ни одну из следующих точек к внешнему потенциалу: | | I-, I+, I-1/2, I-2, I-3/4, I-4 | | Соединения электрически связаны с кабелем AS-i. | | рабочее напряжение "класс питания 2" согласно cULus |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение
| Подключение | технология быстрого монтажа плоского кабеля AS-i: ; возможны три ориентации |
| Подключение | Разъем: M12 |
