Описание производителя

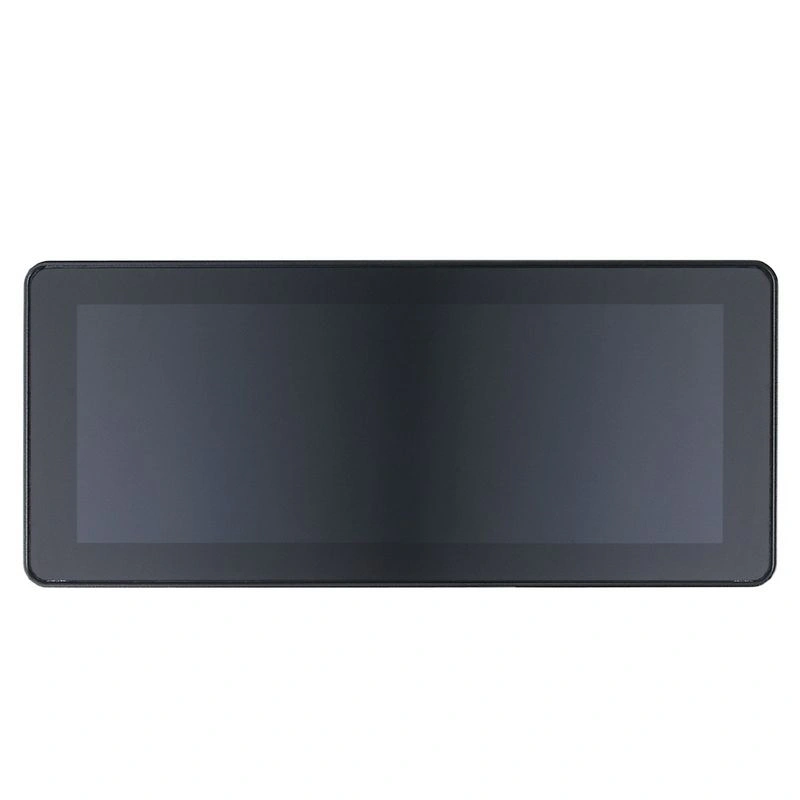

EdgeController Облачный коннектор, визуализация и мощный контроллер в одном устройстве Программируемый через CODESYS V3.5 Plug & play доступ к уровню ввода/вывода через Ethernet Высокая степень защиты IP 65 исключает использование коммутационных шкафов Корпус и технология разработаны для использования в сложных условиях
Характеристики продукта
| Коммуникационный интерфейс | Ethernet; USB |
| Размеры [мм] | 339.1 x 160.5 x 47.7 |
Применение
| Приложение | свободно программируемое устройство edgeDevice для промышленного применения |
Электрические данные
| Рабочее напряжение [В] | 20...32 DC |
| Номинальное напряжение постоянного тока [В] | 24 |
| Потребляемая мощность [Вт] | 32 |
| Защита от обратной полярности | да |
Программное обеспечение / программирование
| Параметры настройки | CODESYS 3.5 |
| Функция ПЛК в соответствии с IEC 61131-3 | да |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; USB |
| Количество интерфейсов Ethernet | 2 |
| Количество интерфейсов USB | 2 |
| Ethernet |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Тип разъема | M12 |
| Протокол | TCP/IP; TCP/IP JSON; UDP; HTTP |
| USB |
| Скорость передачи | < 480 МБит/с |
| Тип разъема | M12 |
| Версия | USB 2.0 |
| Указание по интерфейсам | | Ограничение выходного тока: 1,5 A | | Выходной ток, общий: 1,5 A |
|
Условия эксплуатации
| Температура окружающей среды [°C] | -30...65 |
| Указание на температуру окружающей среды | | 2000 m: -30...65 °C | | 3000 m: -30...60 °C | | Температура материнской платы не должна превышать 85 °C. | | дополнительную информацию см. в руководстве по эксплуатации |
|
| Температура хранения [°C] | -35...85 |
| Макс. относительная влажность воздуха [%] | 90; (без конденсации) |
| Макс. высота над уровнем моря [м] | 3000 |
| Защита | IP 65 |
| Степень загрязнения | 2 |
Механические данные
| Вес [г] | 2306.3 |
| Тип крепления | панель / поверхность |
| Размеры [мм] | 339.1 x 160.5 x 47.7 |
| Материалы | корпус: литой алюминий с порошковым покрытием; дисплей: стекло химически закаленное и антибликовое |
Дисплеи / элементы управления
| Дисплей | | светодиодный индикатор состояния | Светодиод, многоцветный программируемый |
|
| Разрешение дисплея | 1280 x 480 |
| Тип дисплея | цветной дисплей с сенсорной функцией |
| Размер дисплея | 12.3" 8:3 |
| Фоновая подсветка дисплея | СВЕТОДИОД |
| Глубина цвета | 24 Бит |
| Яркость [кд/м²] | > 1000 |
| Коэффициент контрастности | 1000:1 |
Оборудование
| Процессор | ARM 64 Bit Quad Core 1,2 ГГц |
| Рабочая память | Оперативная память 1 Гбайт |
| Накопитель | Флэш-память 8 Гбайт |
| Съемный накопитель | Интерфейс USB |
Память данных
| Часы реального времени | да; UTC, буферизация от батареи |
Аксессуары
| Необходимые принадлежности | | Соединительный кабель с вилкой: АМПЕР - M12, E70450 | | соединительный кабель с открытым концом кабеля: AMP, E70451 |
|
Примечания
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| Разъем: 2 x M12; кодировка: D |
Электрическое подключение - USB
| Разъем: 2 x M12; кодировка: B |
Электрическое подключение - питание
