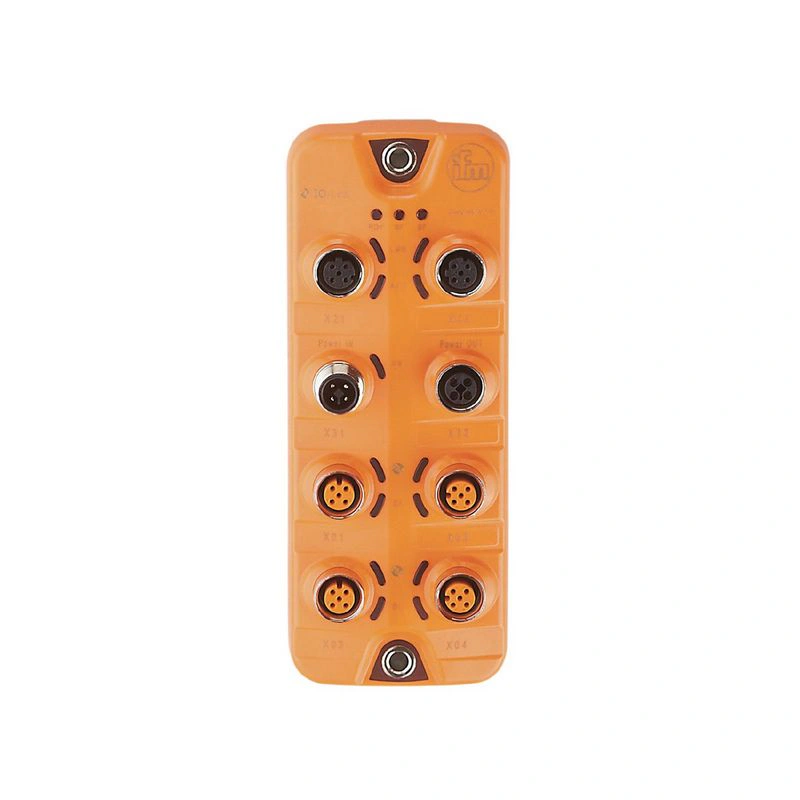

Ведущее устройство IO-Link с интерфейсом EtherNet/IP

AL1220

Артикул IO-Link Master PL EIP 4P IP67

Цена по запросу Проверим склады дистрибьюторов и завода, пришлём КП с ценой и сроком. Отгрузка под заказ — до 60 дней

Запросить КП 8 (800) 350-70-73

sales@spectrprom.ru Работаем с НДС · до терминала ТК 500 ₽ · гарантия 12 месяцев

Ключевые параметры

Применение Модули ввода/вывода для полевых применений

Функция последовательного соединения источник питания; интерфейс полевой шины

Рабочее напряжение [В] 20...30 DC; (US ; до SELV/PELV)

Потребляемый ток [мА] 300...3900; (США)

Класс защиты III

Макс. токовая нагрузка общая [A] 3.6

Описание производителя

Ведущее устройство IO-Link с интерфейсом EtherNet/IP Надежная передача данных машины, параметров процесса и диагностических данных на контроллер Для подключения до четырех устройств IO-Link Со встроенным интерфейсом EtherNet/IP

Технические данные IO-Link Master PL EIP 4P IP67

Применение

Применение	Модули ввода/вывода для полевых применений
Функция последовательного соединения	источник питания; интерфейс полевой шины

Электрические данные

Рабочее напряжение [В]	20...30 DC; (US ; до SELV/PELV)
Потребляемый ток [мА]	300...3900; (США)
Класс защиты	III

Питание датчиков США
Макс. токовая нагрузка общая [A]	3.6

Входы / выходы

Общее количество входов и выходов	8; (настраиваемый)
Количество входов и выходов	Количество цифровых входов: 8; Количество цифровых выходов: 4

Входы

Количество цифровых входов	8; (порт IO-Link класс A: 4 x 2)
Высокий уровень коммутации [В]	11...30
Низкий уровень коммутации [V]	0...5
Цифровые входы с защитой от короткого замыкания	да

Выходы

Количество цифровых выходов	4; (порт IO-Link класса A: 4 x 1)
Макс. токовая нагрузка на выход [мА]	300
Устойчивость к короткому замыканию	да

Интерфейсы

Коммуникационный интерфейс

Ethernet; IO-Link

Ethernet - EtherNet/IP

Стандарт передачи данных

10Base-T; 100Base-TX

Скорость передачи

10 МБит/с; 100 МБит/с

Протокол

EtherNet/IP

Заводские настройки

IP-адрес: 192.168.1.250

маска подсети: 255.255.255.0

IP-адрес шлюза: 0.0.0.0

MAC-адрес: см. типовую табличку

Примечание по интерфейсам

DHCP, BOOTP, статический

DLR (кольцо уровня устройства)

Поддерживаемые сетевые топологии: линия

кольцо

IO-Link Master
Тип передачи	COM1 (4,8 кбод); COM2 (38,4 кбод); COM3 (230,4 кбод)
Ревизия IO-Link	1.1
Количество портов класса A	4

Условия эксплуатации

Температура окружающей среды [°C]

-25...60

Температура хранения [°C]

-25...85

Макс. относительная влажность воздуха [%]

Защита

IP 65; IP 66; IP 67

Степень защиты (NEMA 250)

Степень загрязнения

Химическая среда

ISO 16750-5	AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

Тесты / одобрения

EMC

EN 61000-6-2

EN 61000-6-4

Ударопрочность

DIN EN 60068-2-27

Виброустойчивость

DIN EN 60068-2-64 2009-04

DIN EN 60068-2-6 2008-10

Время наработки на отказ [лет]

101

Механические данные

Вес [г]	273.5
Материалы	корпус: PA оранжевый; розетка: латунь никелированная
Материал уплотнения	FKM

Примечания

Дополнительную информацию см. в руководстве по эксплуатации.

Количество в упаковке

1 шт.

Электрическое подключение - Ethernet

ВХОД / ВЫХОД X21, X22

Разъем: M12; кодировка: D; Уплотнение: FKM

Электрическое подключение - Технологическое подключение

Порт IO-Link класса A X01...X04

Разъем: M12; кодировка: A; Уплотнение: FKM

Электрическое подключение - источник питания IN

X31	Разъем: M12; кодировка: T

Электрическое подключение - питание OUT

X32	Разъем: M12; кодировка: T; Уплотнение: FKM
