Описание производителя

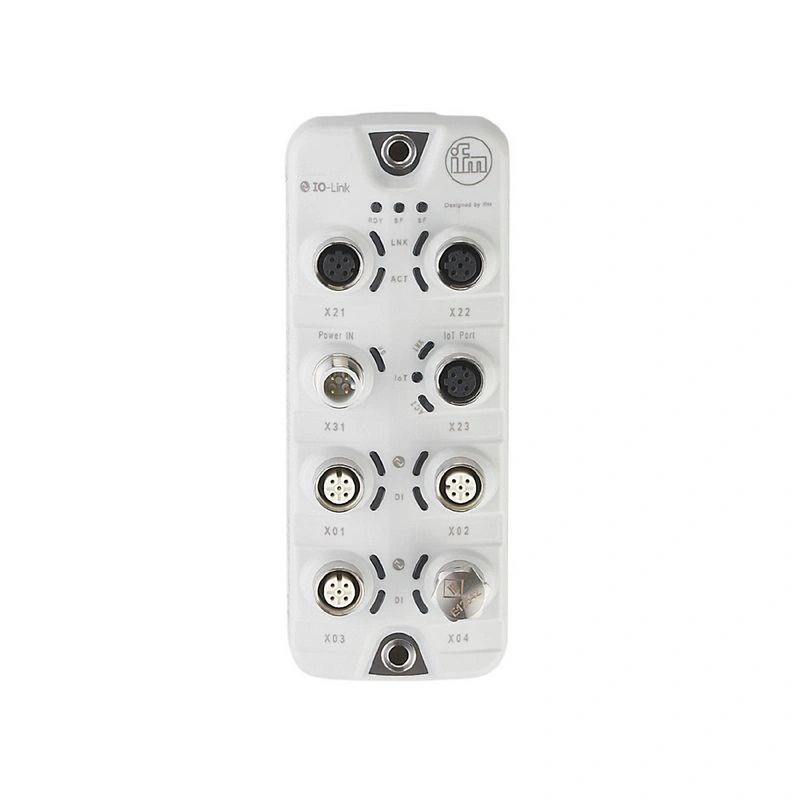

IO-Link-ведущий с интерфейсом PROFINET Разделение между сетью автоматизации и сетью ИТ Для подключения до четырех устройств IO-Link Надежная передача данных о машине, параметров процесса и диагностических данных на контроллер С интерфейсом ProfiNet и отдельным интерфейсом MQTT JSON Высокая степень защиты в соответствии с требованиями пищевой промышленности и производства напитков
Применение
| Применение | гигиенические системы; модули ввода/вывода для полевых применений |
| Функция последовательного соединения | интерфейсный модуль |
Электрические данные
| Рабочее напряжение [В] | 20...28 DC; (США ; до SELV/PELV) |
| Потребляемый ток [мА] | 300...3900; (США) |
| Класс защиты | III |
| Питание датчика США |
| Макс. общая токовая нагрузка [A] | 3.6 |
Входы / выходы
| Общее количество входов и выходов | 8; (настраивается) |
| Количество входов и выходов | Количество цифровых входов: 8; Количество цифровых выходов: 4 |
Входы
| Количество цифровых входов | 8; (Порт IO-Link класс A: 4 x 2) |
| Высокий уровень коммутации [В] | 11...28 |
| Низкий уровень коммутации [В] | 0...5 |
| Цифровые входы защищены от короткого замыкания | да |
Выходы
| Количество цифровых выходов | 4; (Порт IO-Link класса A: 4 x 1) |
| Макс. токовая нагрузка на выход [мА] | 300 |
| Защита от короткого замыкания | да |
Интерфейсы
| Коммуникационный интерфейс | Ethernet; IO-Link |
| Ethernet - PROFINET |
| Стандарт передачи | 100Base-TX |
| Скорость передачи | 100 МБит/с |
| Протокол | PROFINET |
| Заводские настройки | | IP-адрес: 0.0.0.0 | | маска подсети: 0.0.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | CC-C (класс соответствия C) (IRT-Switch) | | Netload Class III | | SNMP (простой протокол управления сетью) | | MRP (Media Redundancy Protocol) | | Поддерживаемые сетевые топологии: линейная | | кольцо |
|
| Ethernet - Интернет вещей |
| Стандарт передачи | 10Base-T; 100Base-TX |
| Скорость передачи | 10 МБит/с; 100 МБит/с |
| Протокол | MQTT JSON |
| Заводские настройки | | IP-адрес: 169.254.x.x | | маска подсети: 255.255.0.0 | | IP-адрес шлюза: 0.0.0.0 | | MAC-адрес: см. типовую табличку |
|
| Примечание по интерфейсам | | Защищенный протокол: HTTPS |
|
| IO-Link Master |
| Тип передачи | COM1 (4,8 кБод); COM2 (38,4 кБод); COM3 (230,4 кБод) |
| Ревизия IO-Link | 1.1 |
| Количество портов класс A | 4 |
Условия эксплуатации
| Температура окружающей среды [°C] | -25...60 |
| Температура хранения [°C] | -25...85 |
| Макс. относительная влажность воздуха [%] | 90 |
| Защита | IP 65; IP 66; IP 67; IP 69K; (работа с защитными колпачками из нержавеющей стали: IP 69K) |
| Степень защиты (NEMA 250) | 6P |
| Степень загрязнения | 2 |
| Химические среды | | ISO 16750-5 | HLP, CC, DB, DC, DD, CA | | NEMA 250 5.13.1 | AA |
|
Тесты / сертификаты
| ЭМС | |
| Ударопрочность | |
| Устойчивость к вибрации | | DIN EN 60068-2-64 2009-04 | | DIN EN 60068-2-6 2008-10 |
|
| MTTF [лет] | 95 |
Механические данные
| Вес [г] | 314 |
| Материалы | корпус: PA серый; розетка: нержавеющая сталь (1.4404 / 316L) |
| Материал уплотнения | EPDM |
Аксессуары
| Поставляемые предметы | | Защитный колпачок: 1 x M12, нержавеющая сталь, E12542 |
|
Примечания
| Примечания | | Дополнительную информацию см. в руководстве по эксплуатации. |
|
| Количество в упаковке | 1 шт. |
Электрическое подключение - Ethernet
| PROFINET X21, X22 | Разъем: M12; кодировка: D; Уплотнение: EPDM |
Электрическое подключение - Технологическое подключение
| Порт IO-Link Класс A X01...X04 | Разъем: M12; кодировка: A; Уплотнение: EPDM |
Электрическое подключение - питание
| X31 | Разъем: M12; кодировка: A |
